Что это?

Отладочная плата для управления двигателем

А зачем для мотора плис и стабилизатор traco power?

К ПЛИС подключён сдвоенный АЦП на 100 MSPS. Конвертер с гальванической изоляцией, развязывает питание цифровой и силовой части. Драйверы транзисторов тоже изолированные.

На ПЛИС можно без танцев с бубном реализовать любую нужную мне логику для управления мотором. АЦП для обратной связи по току. Интересно погонять мотор в разных режимах и одновременно смотреть на ток через обмотки.

У STM32H7/G4 есть HRTIM для этих целий.

И у F334, который дешевле

В финальном варианте я сделаю плату именно на f334, причём без АЦП и без таймеров, они там не нужны.

Я серию F3 мимо себя просто пропустил... Как-то незаметно G4/H7 появились. На них и перешел.

Запустил модуль HRTIM в STM32F334 — таймер высокого разрешения.
Ожидаемые 22 нс между фронтами ШИМ получил, 28 мкс между импульсами получил, крайне доволен :3

(Какая-то проблема то ли со щупами, то ли с выходами стмки, то ли с осцилом, так и не смог получить красивые фронты на втором канале, зато на 4 Gsps / 350 МГц оно выглядит прекрасно)

Удаётся получать зазор от 4 до 50 нс с шагом 217 пс, чего мне абсолютно достаточно, чтобы пыхать лазером. По даташиту 217 пс, по измерениям вроде и правда 0.2 нс, точнее пока не измерял, надо починить щуп.

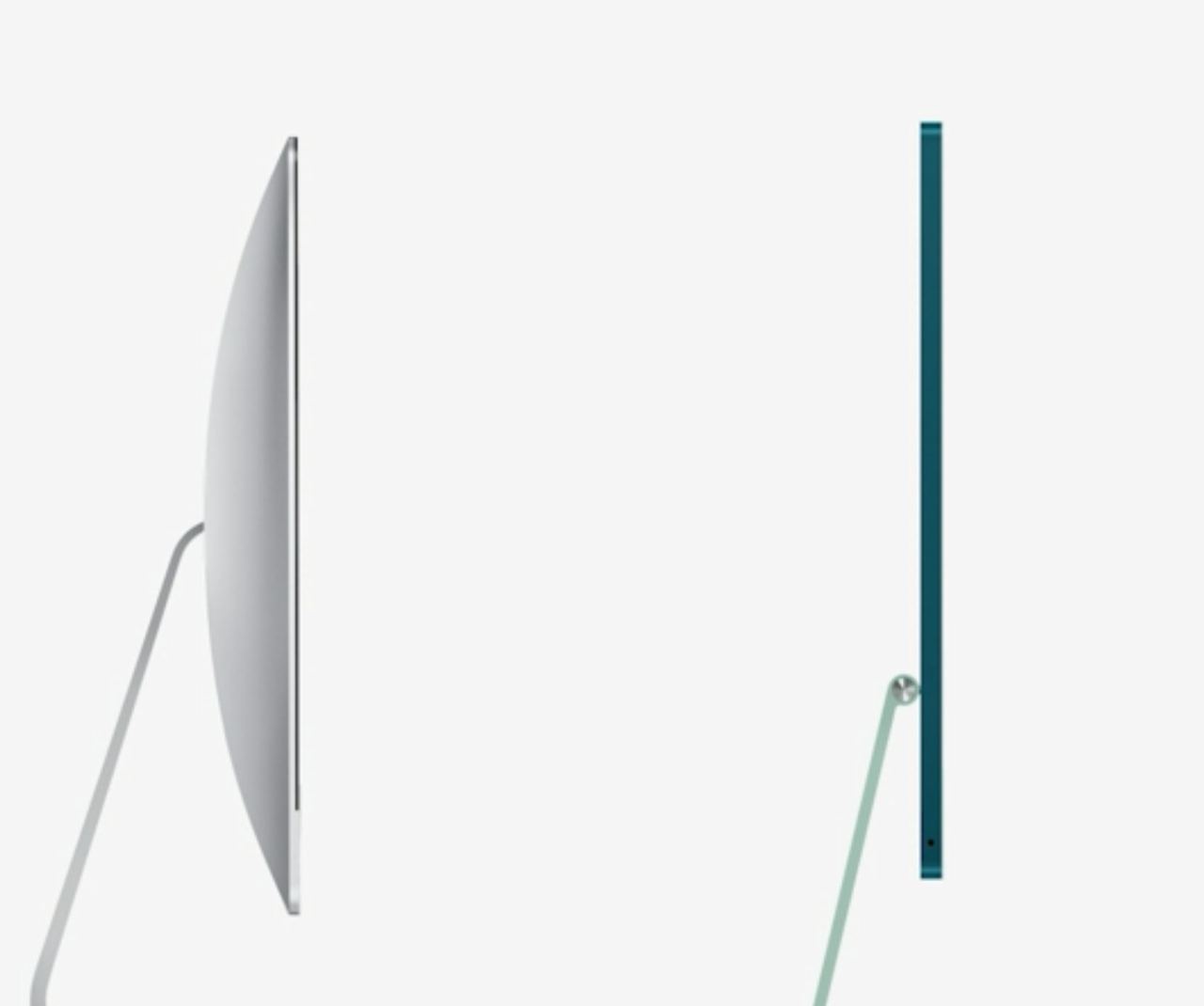

аймак на м1.

Даже древний F303 не был унылым, а вовсе наоборот: M4F, крутой аналоговый фронтенд.
А 334 новее и ещё интереснее

Лол.

чо лол

ааааа хера оно

Интел смешной

ОООР

разноцветные
