V
Михаил
Ошибся, но где?
Полярность менял вроде....
Полярность менял вроде....
Прозвони обмотки, сразу станет понятно.
Ошибся, но где?
Полярность менял вроде....
Size: a a a
2021 January 11
M
Михаил
У ШД две фазы, А и Б. На каждой из них может быть или прямая или обратная полярность. Соответственно, рабочий цикл мотора - четыре комбинации фаз и полярностей, в правильном порядке перебора. Если порядок перебора нарушить, то вращающееся магнитное поле превращается в колеблющееся и ротор будет дрожать на месте.
М
У ШД две фазы, А и Б. На каждой из них может быть или прямая или обратная полярность. Соответственно, рабочий цикл мотора - четыре комбинации фаз и полярностей, в правильном порядке перебора. Если порядок перебора нарушить, то вращающееся магнитное поле превращается в колеблющееся и ротор будет дрожать на месте.
Менял полярность одной обмотки относительно другой.
Обмотки прозваниваются
Обмотки прозваниваются
V
Михаил
Менял полярность одной обмотки относительно другой.
Обмотки прозваниваются
Обмотки прозваниваются
Кажется, ты у одной обмотки перепутал начало и конец
M
Михаил
Менял полярность одной обмотки относительно другой.
Обмотки прозваниваются
Обмотки прозваниваются
Надо перебрать все четыре варианта - прямая/прямая, обратная/обратная, прямая/обратная, обратная/прямая. В одном из положений заведется, возможно не в ту сторону. Если не в ту - меняй местами фазы.
M
В трех остальных положениях будет колебаться
М
Надо перебрать все четыре варианта - прямая/прямая, обратная/обратная, прямая/обратная, обратная/прямая. В одном из положений заведется, возможно не в ту сторону. Если не в ту - меняй местами фазы.
Непонимаю)
V
Надо перебрать все четыре варианта - прямая/прямая, обратная/обратная, прямая/обратная, обратная/прямая. В одном из положений заведется, возможно не в ту сторону. Если не в ту - меняй местами фазы.
В двух положениях заведется: правильно крутит, и задом на перед крутит. А в двух оставшихся будет колебаться
M
Михаил
Непонимаю)
Два провода у одной фазы и два у другой.
Плюс/минус плюс/минус
Минус/плюс, минус/плюс
Плюс/минус, минус/плюс
Минус/плюс, плюс/минус
Плюс/минус плюс/минус
Минус/плюс, минус/плюс
Плюс/минус, минус/плюс
Минус/плюс, плюс/минус
V
Михаил
Непонимаю)
Ты метод перебора знаешь? Сколькими способами можно подключить 4 провода к 4 контактам?
M

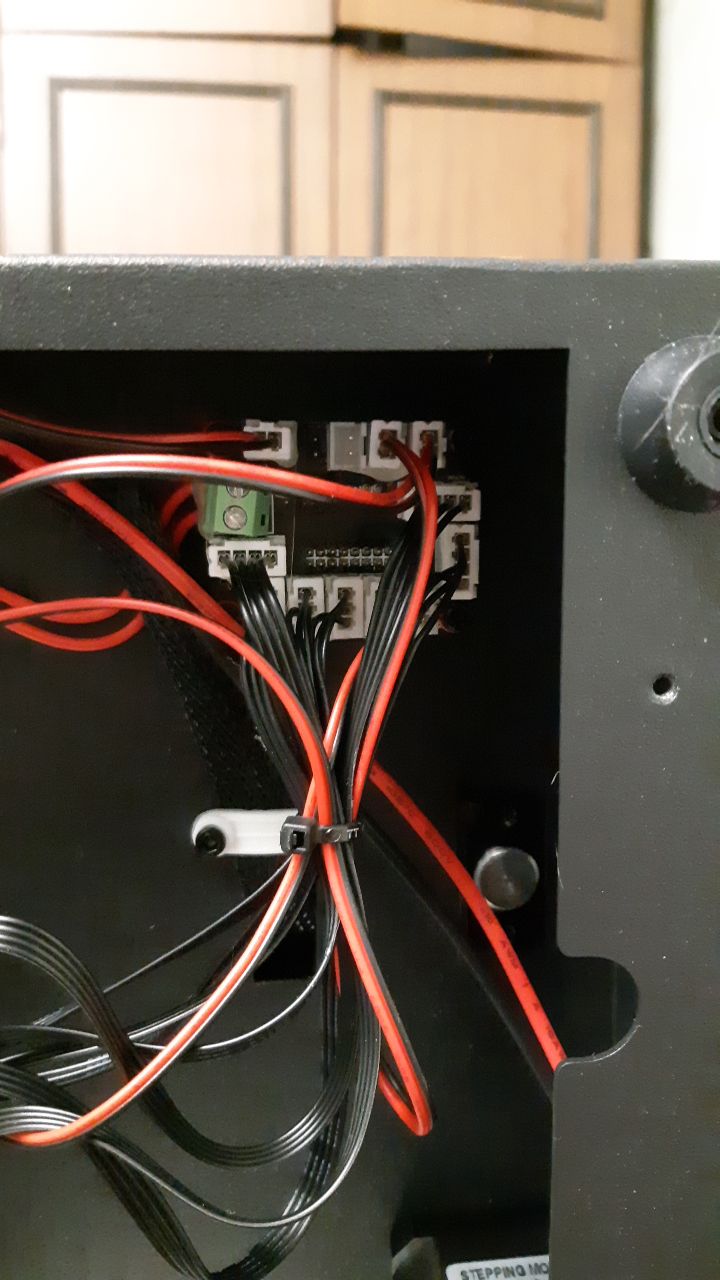

Кстати, а для чего двухконтактный разъем незадействованный на главном блоке? Моторы - головка - пустой разъем
@Streloch Влад не знаешь?
М
Ты метод перебора знаешь? Сколькими способами можно подключить 4 провода к 4 контактам?
Нет. Я только вникаю
V
Кстати, а для чего двухконтактный разъем незадействованный на главном блоке? Моторы - головка - пустой разъем
Нет, я не посмотрел когда разбирал.
М
Пустой он
M
Михаил
Пустой он
А, то есть можно под свои задачи заюзать
M
Свет в камере сделать банально. Там же явно есть где 12В надыбать
М
Разобрался!!!!!!!!
М
Подключал по надписи на драйвере и бумажке.
1а к 1а и т.д
1а к 1а и т.д
М
Буквы и цифры перепутаны
М
А может теперь подскажете как правильно напряжение выставить....?)
