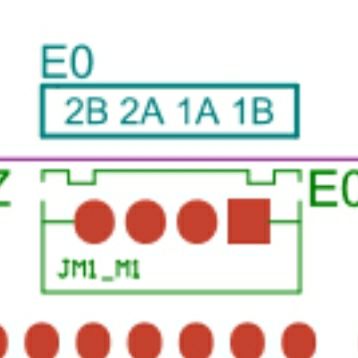

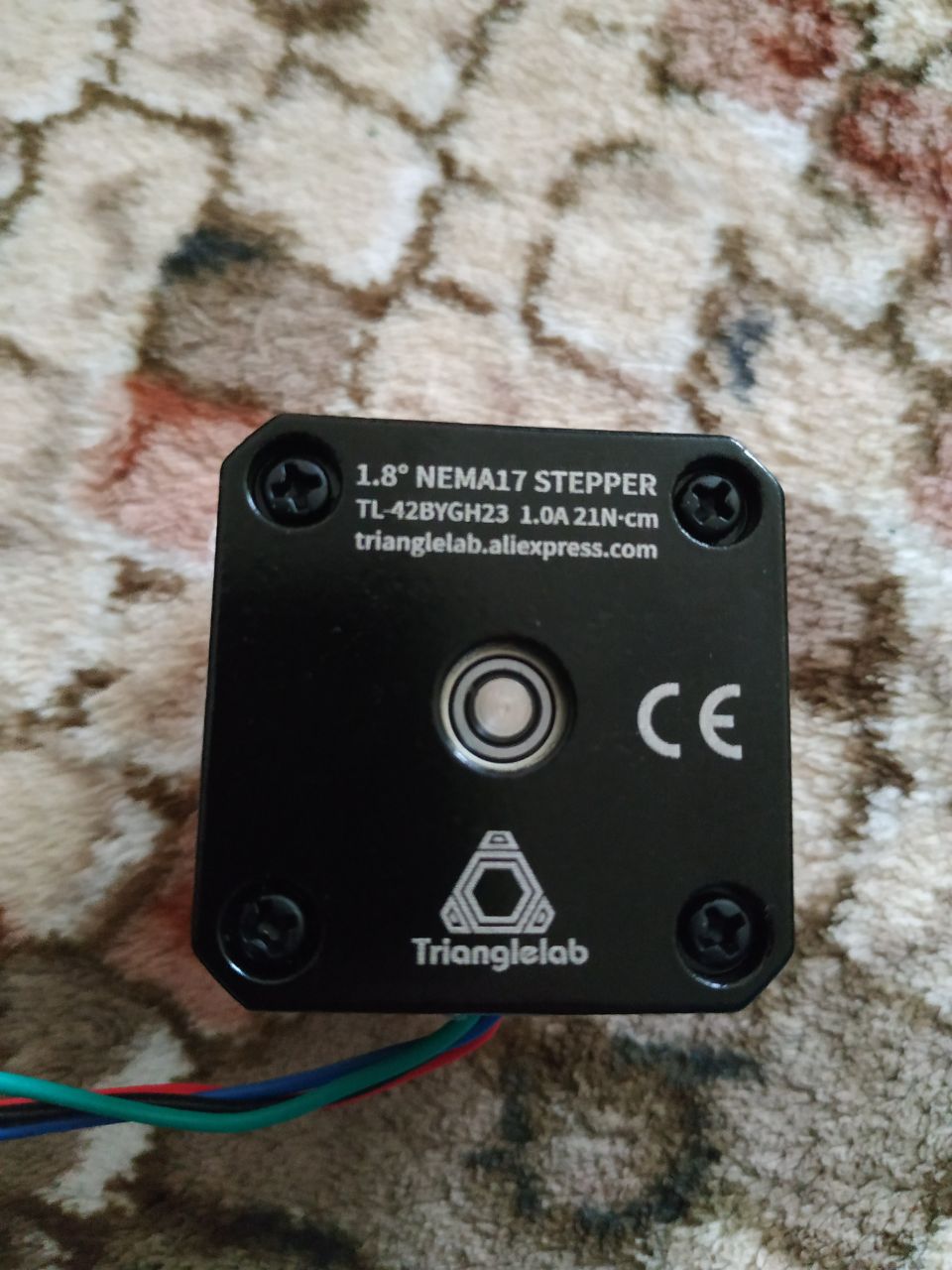

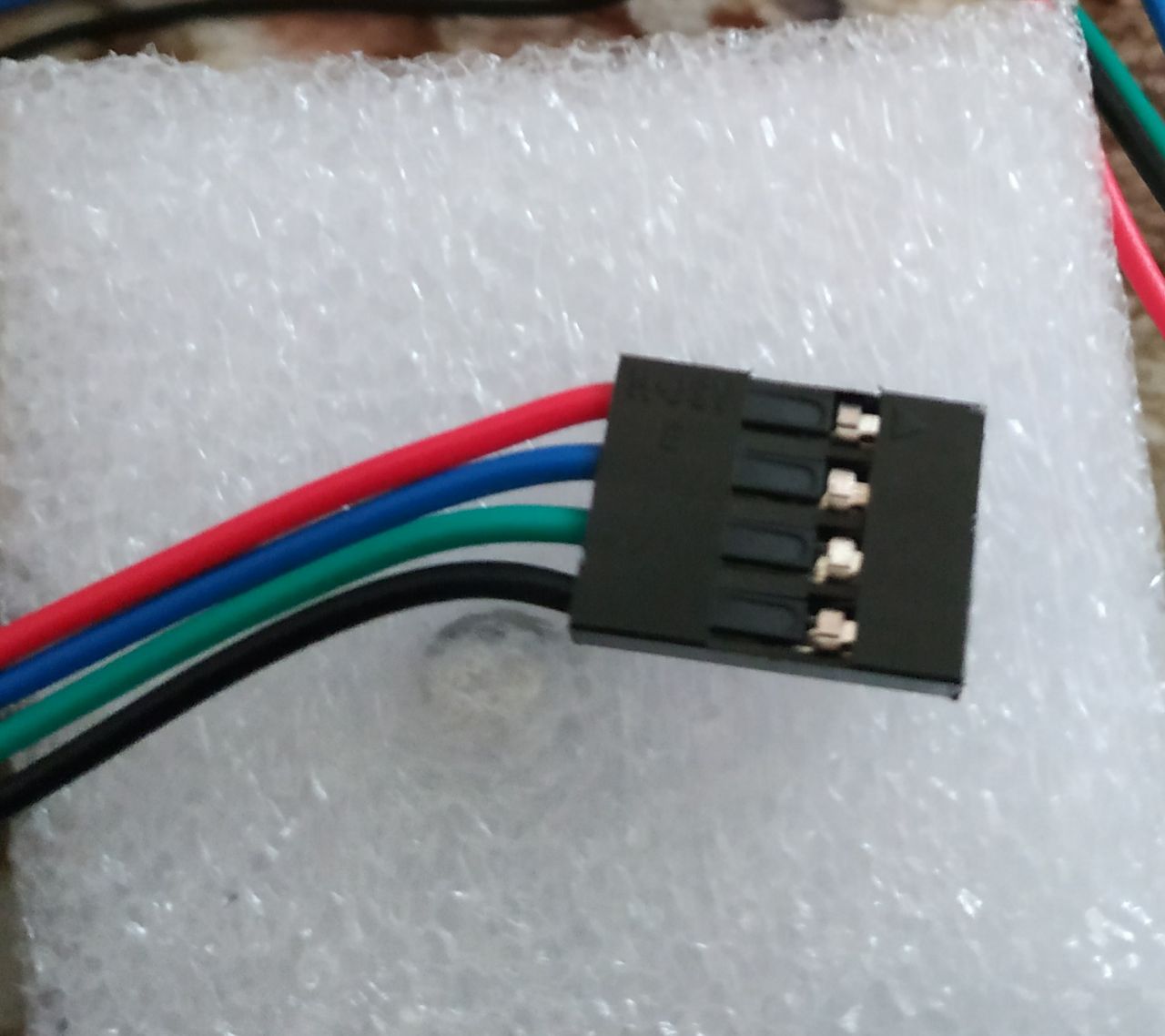

Народ, а кто ставил директ на FB5 с двигателем TL-42BYGH23 от Trianglelabs. Подскажите как правильно коннектор подключать? Никакие провода не нужно местами менять? Есть распиновка двигателя и самой платы, но не понятно как ставить вместо стока
Самое сложное при установке Краба - это подключить мотор и при этом не сжечь ни плату, ни драйвер. Для этого выполняем простые действия
прозваниваем обмотки вашего нового двигателя, помним, что стоковый мотор фидера имеет распиновку обмоток 1-3 / 4-6 на колодке мотора, а предлагаемые тонкие моторы могут иметь как вариант 1-3 / 4-6, так и 1-4 / 3-6
если у вас 1-4 / 3-6, то меняем на колодке 2 центральных провода.
перед включением убедиться, что вы не закоротили ни одну из пар, иначе может пойти волшебный дым не только из драйвера, но и из платы принтера
выставляем Vref (или ток) в соответствии с вашим мотором, очень ВАЖНО это сделать до первых попыток подачи пластика через фидер.
греем сопло до 200 градусов и продуем с экрана подавать пластик
если подает не в ту сторону, то меняем направление подачи или в прошивке, или путем перекидывания проводов в колодке зеркально.
Если вдруг мотор не крутит, а только дергается, а вы уверены в том, что все сделано правильно, то это значит, что не совпадает полярность или нет контакта на одной из обмоток.
проверить, что после перекидывания проводов в колодке все штырьки утоплены, часто бывает, что именно в колодке нет контакта
если все на месте, но по-прежнему не крутит - можно перекинуть провода на одной из обмоток - возможно в конкретно вашем случае полярность обмоток непоследовательная, например 4-1 / 3-6
Директ фидер "Crab"
