"спец. филамент"??? чтооо?)

как по мне это чистой воды маркетинг...

Хз

если бы такой реально существовал то у всех крупных производителей он был бы в каталоге...

Ну как видишь esun есть

кто пользовался говорят что реально работает.

просто у нас в основном все хотят чтобы было дешево и качественно, покупают сопутку, каждый бьет себя в грудь что ничем не хуже дорогого, а потом вдруг, ой, а что у меня с печатью, явно принтер виноват.

Ребят, выручайте. Печатал, печатал, опять подача встала. Я так понимаю снова сопло забилось. Не понимаю что происходит

через какое время? какие настройки, la включен, драйвера какие?

По сути это нейлон. Но метод будет работать и с другими пластиками.

Нагрейте хотенд до рабочей температуры и вставьте пруток до продавливания пластика через сопло. Затем установите температуру 85-90C (для PLA) или 160C (для ABS). Пока печатающая головка остывает, продолжайте немного продавливать пруток рукой. Это нужно делать потому, что когда сопло очень горячее, пластик будет вытекать и оставлять пустоту в наконечнике сопла. Прикладывайте небольшое усилие, убедитесь, что сопло полностью заполнено. Продолжайте продавливать пластик, пока сопло не остынет достаточно, чтобы пластик больше не капал (обычно около 140C или около того, у всех немного по-разному). Подождите, пока сопло достигнет установленной температуры, а затем быстро выдерните пруток. Если у вас получился очень удлиненный кусок пластика, температура хотенда все ещё слишком высока, а если он застрял, температура слишком мала.

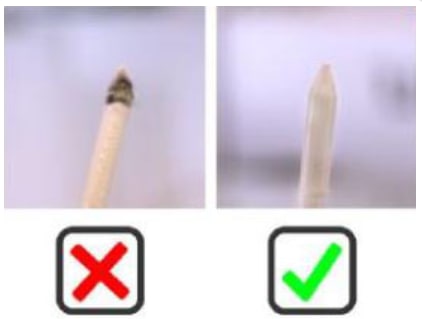

Проверьте цвет и форму кончика прутка. Вам нужно получить на конце «заглушку», имеющую форму внутренней части сопла, и она должна быть чистой.

Повторяйте операцию, пока пруток не выйдет без загрязнений и не приобретёт правильную форму.

Просто посреди печати. Настройки как и те что печатал кубик. 230/70, ЛА отключен, драйвера стандартные

"Холодное вытягивание" - это простой процесс, который должен стать вашей первой линией защиты, если вы начали испытывать недостаточную экструзию или плохое качество печати в целом. Это может быть вызвано попаданием мусора или подгоранием пластика в сопле, что может произойти, если сопло некоторое время находилось в горячем состоянии без экструдирования. Метод назван "Атомной чисткой" в честь пользователя MostlyAtomicBob, который первым представил метод на форумах Ultimaker

Все ещё не понимаю связи между этим методом и спец филаментом

Кучу раз так делал на АБС

Отлично работает

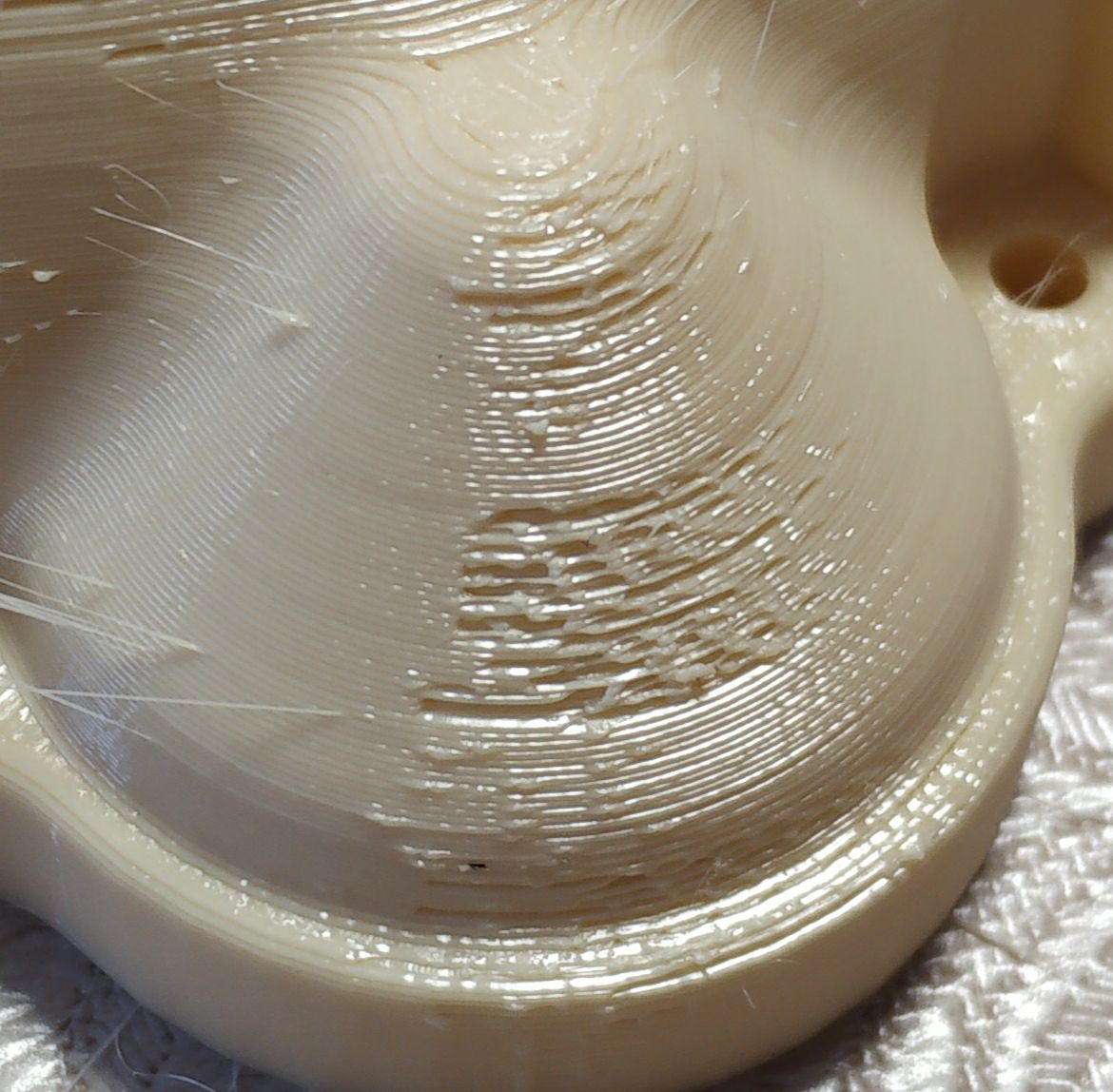

Подскажите, пожалуйста, что за дефект? Печатаю petg, 230, скорость 40. Ретракт 0.5 30 мм/с
