e
на плате распиновка S V G
Size: a a a
2021 August 10
e
а тут C NC NO
NM
первый слой 0.2 поставь, не оторвешь, а 0.3 у меня тоже не прилепляется
АР
Причем при печати первого слоя пластика нормально выходило, мне даже казалось что с избытком. Если я сейчас подкорректирую коэффициент, то я чувствую слишком много пластику выйдет
CF
С к G, NC к S, NO не подключаешь
A
это относится к контактам самого микрика...
CF
Если хочешь чтобы лампочка светилась то скорее всего так: C к V, NO к S но тогда получишь небезопасный NO концевик
e
в марлине вот так Mechanical endstop with COM to ground and NC to Signal uses "false" here (most common setup).
e
точнее исход изкмоентария то да подключать C и NC
CF
А если тебе жизненно важно подключить все три, то C к S, NC к G и NO к V
A
так вам так и посоветовали подключить..))
e
мне пофигу) мне главное чтобы работало
U
А почему no небезопасный?
А
CF
Потому что в случае обрыва проводки он будет ехать и ломать ось
U
А, понял
CF
На плате у концевиков встроенные резисторы. Внешний нинужын
А

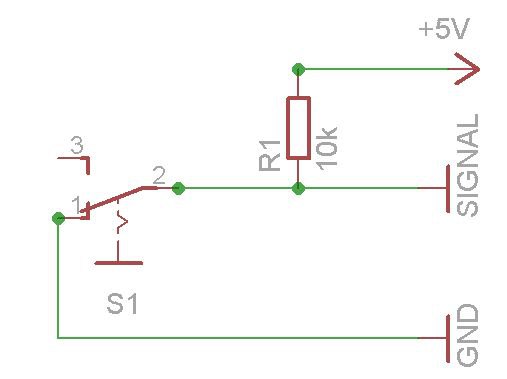

Але это схема концевика,
А
Как тут имелось введу "индикаторного"
CF
Ну это значит схема не того концевика, который указан выше
