Вывод:

Я что-то накосячил, и ничего не передаётся,  даже 0.

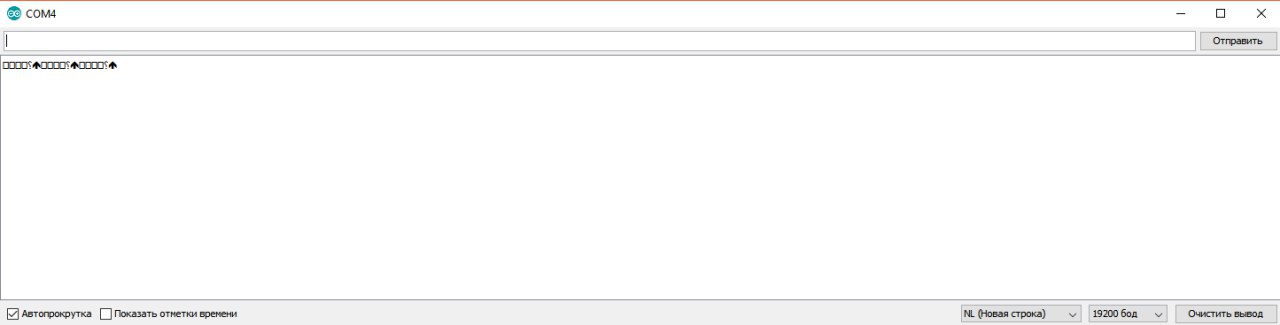

Какие то странные символы

скорость порта поменяй

увидишь что там пишется

Скорость правильная. 19200. Если бы другая - отсылает вопросительные знаки

Попытаюсь объяснить что делал, ибо нервничаю не просто так. Вчера вместо строкой 97 я добавил ещё вывод буферов регистров(или как там его) от 0x00 до 0x07, пытаясь разобраться, как вывести значения всех регистров.А именно такой код вставлял:

Serial.println(node.getResponseBuffer(0x00))
Serial.println(node.getResponseBuffer(0x01))
Serial.println(node.getResponseBuffer(0x02))
Serial.println(node.getResponseBuffer(0x03))
Serial.println(node.getResponseBuffer(0x04))
Serial.println(node.getResponseBuffer(0x05))
Serial.println(node.getResponseBuffer(0x07))

Естественно перед прошивкой с конвертора RX-485 я убрал RX и TX. Питание на сам M-7017C не подавалось.
После прошивки я  отключил ардуинку, подал питание на Modus-модуль  и подключил по USB Arduin'ку. Залез в монитор порта - высылается такой ужас. Перед прошивкой всё нормально работало, выводился только вовзращаемый код

Перепрошил на прежний код, который я скинул - ничего не поменялось.

Есть вероятность, что я угробил этот модуль(или как правильней называть устройство ICPCON M-7071C ?)?

Можно ли как то решить проблемку?

>Перед прошивкой всё нормально работало, выводился только вовзращаемый код.


а выводилось все в подключенном состоянии?  или без M-7017C

в подключенном состоянии. Иначе никак.

с контактами все в порядке значит?

Не уверен, но подключение кажись правильное (см.схему)

Только что даже проверил

Я не знаю, что с этим делать, а времени то мало писец, чтобы исправить

надо все же каким то образом прочитать что он пишет в терминале

Попробую может подключить по USBtoRS485 конвертору подключить, может получится что-то

Какаято солянка непонятная, 4 датчика- к ним +подведен а - нет.... Это так и должно быть?

Icpcon и модуль rs485 должны соединятся только 2проводами (я неотрицаю что есть вариант трех проводного соединения, но тут 4провода, я всегда использовал только 2 на расстоянии до 1000метров и про 4 провода я очень сомневаюсь в правильности такого содинения)
