F
Когда сжимается верхний лонжерон, ему проще согнуться в излом. Как трубка которую гнёшь, и она заламывается веутрь, когда перегнул.
Size: a a a
2020 October 25
S
а от деформации они связаны продольными перемычками
F
Чтобы верхний лонжерон не изогнулся внутрь, его нужно связать стенкой(между верхним и нижним лонжероном) которая не даст ему это сделать
M
Чтобы верхний лонжерон не изогнулся внутрь, его нужно связать стенкой(между верхним и нижним лонжероном) которая не даст ему это сделать
погоди что такое верхний и нижний?
S
Чтобы верхний лонжерон не изогнулся внутрь, его нужно связать стенкой(между верхним и нижним лонжероном) которая не даст ему это сделать
тут есть стенки
F
погоди что такое верхний и нижний?
Считай что верхняя толщина обшивки это твой верхний лонжерон
F
Не путайте вертикальную стенку с полками лонжерона
M
Считай что верхняя толщина обшивки это твой верхний лонжерон
считай что верхняя толщина обшивки лежит на арке как прямой так и перевернутой
M
причем там идет толщина верхней полки соты + сама обшивка, двойная толщина
M
тут есть вопрос только к деламинации слоев в полете
F

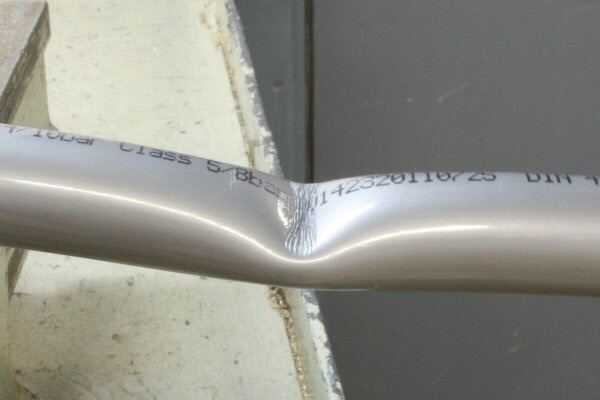

Вот смотрите
F
Что ту пошло не так, и как это усилить?)
M
Вот смотрите
не корректно, у тебя несколько слоев сот
M

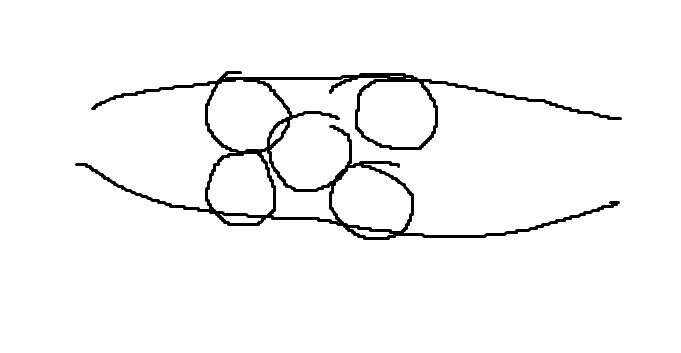

возьми трубки в три слоя
M
со смещением друг относительно друга и попробуй сделать тоже самое
F
В данном случае трубку пытались гнуть и та часть окружности, которая при изгибе испытывала сжатие потеряла устойчивость и согнулась куда было легче. То есть внутрь.
F
Чтобы этот момент усилить, нужно поставить вертикальную стенку между нижней и верхней поверхностями
F

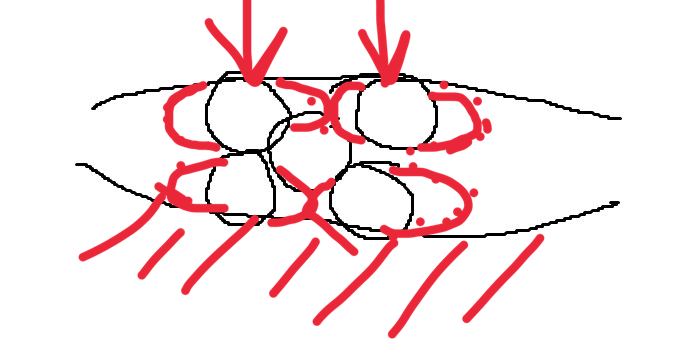

А твои соты при такой нагрузке расползутся в разные стороны, потому что понятие «потеря устойчивости» в данном случае даже не имеет места быть
