Ха! А тут не шестиугольные соты!)
Size: a a a
2020 October 26
M
Ха! А тут не шестиугольные соты!)
ну то есть такое имеет право на жизнь?
F

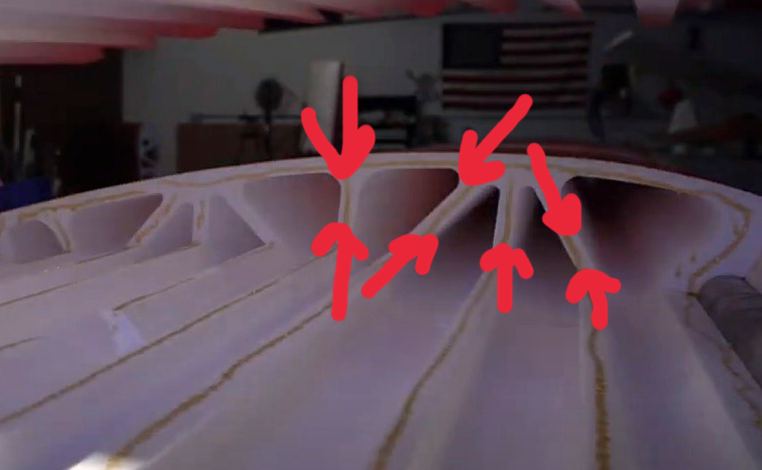

Смотри, эти стенки испытывают сжатие при изгибе крыла
M
Ха! А тут не шестиугольные соты!)
ну а то, что нет нервюр, ок?
F
И держат его
F

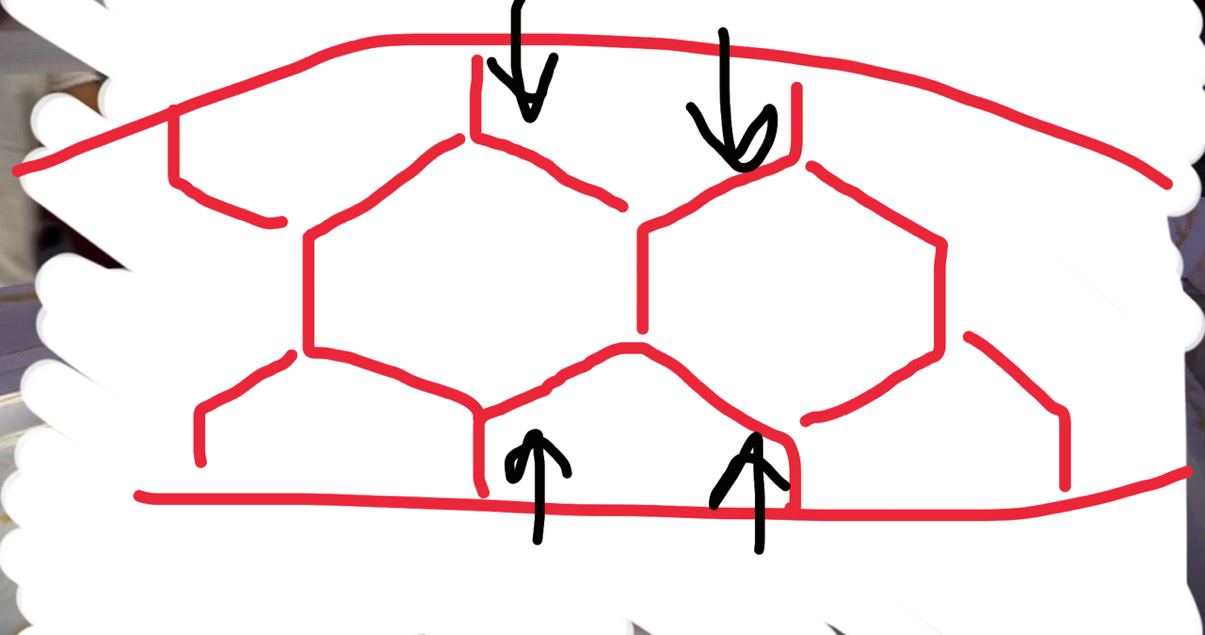

А соты при такой нагрузке сложатся
dM
Треугольник самая прочная фигура
F
ну а то, что нет нервюр, ок?
Нервюра передаёт нагрузку от стрингеров и обшивки на лонжероны. А тут стрингеров нет. Тут несущая обшивка, которую поддерживают этими треугольными стойками
F
То есть конкретно в данном случае нужно посто поддерживать обшивку от потери устойчивости
dM
Вроде 2 трубы вдоль идут
F
Ну если там материал типа пенопласта, то я вообще не виду смысла париться с треугольными вырезами
F
Мегалоу тут просто за продольные соты топил усилено
S
чёёёё
S

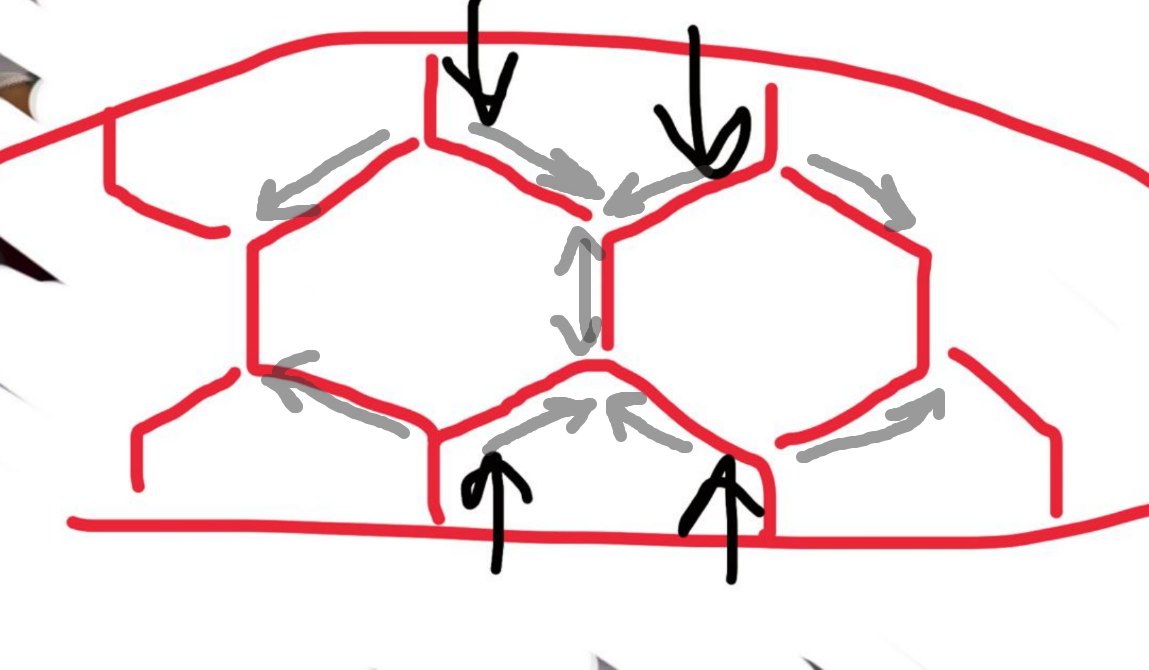

тут распределение нагрузки идет
F
А вот и нет
S
А вот и нет
мдя? и что же тогда происзодит
F
мдя? и что же тогда происзодит
Разъедется вправо и влево с нарушением углов и геометрии профиля
S
натянут обшивку тогда
S
и упруться
