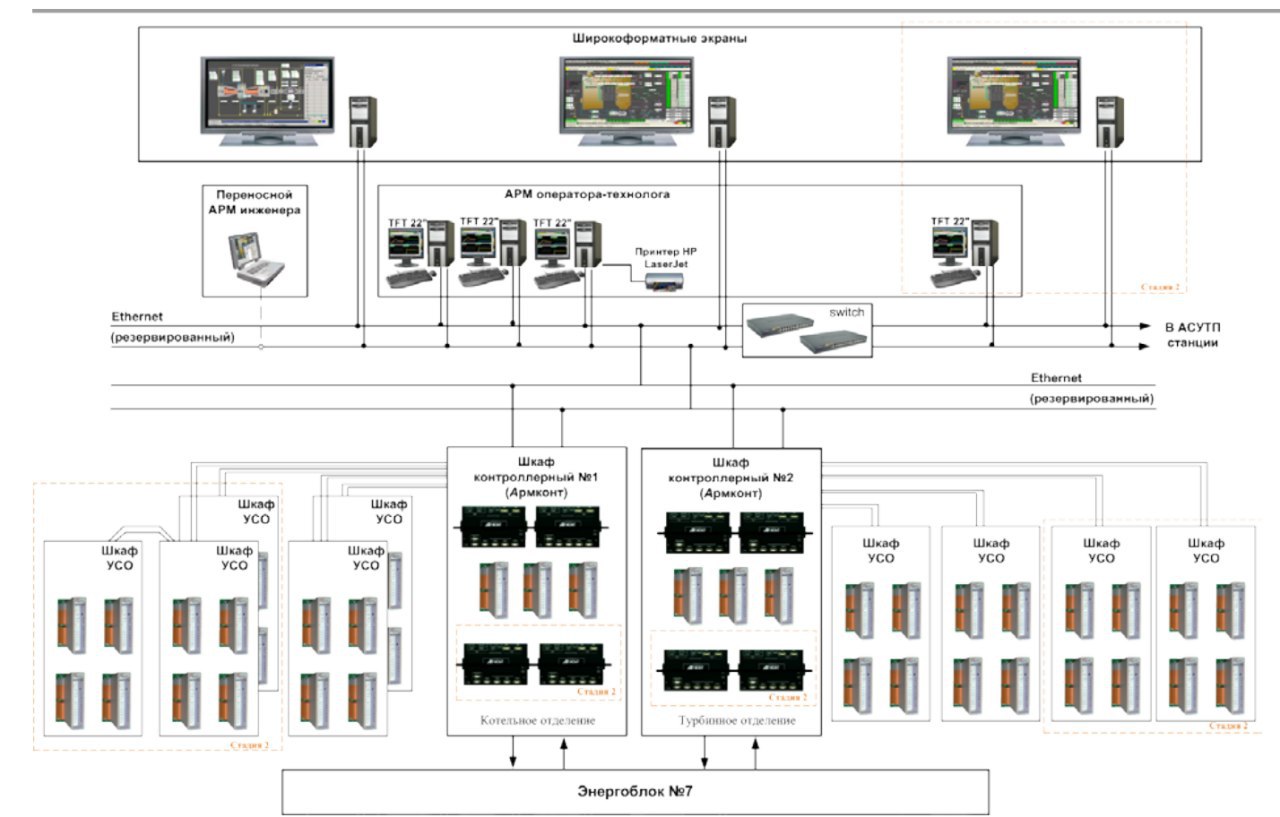

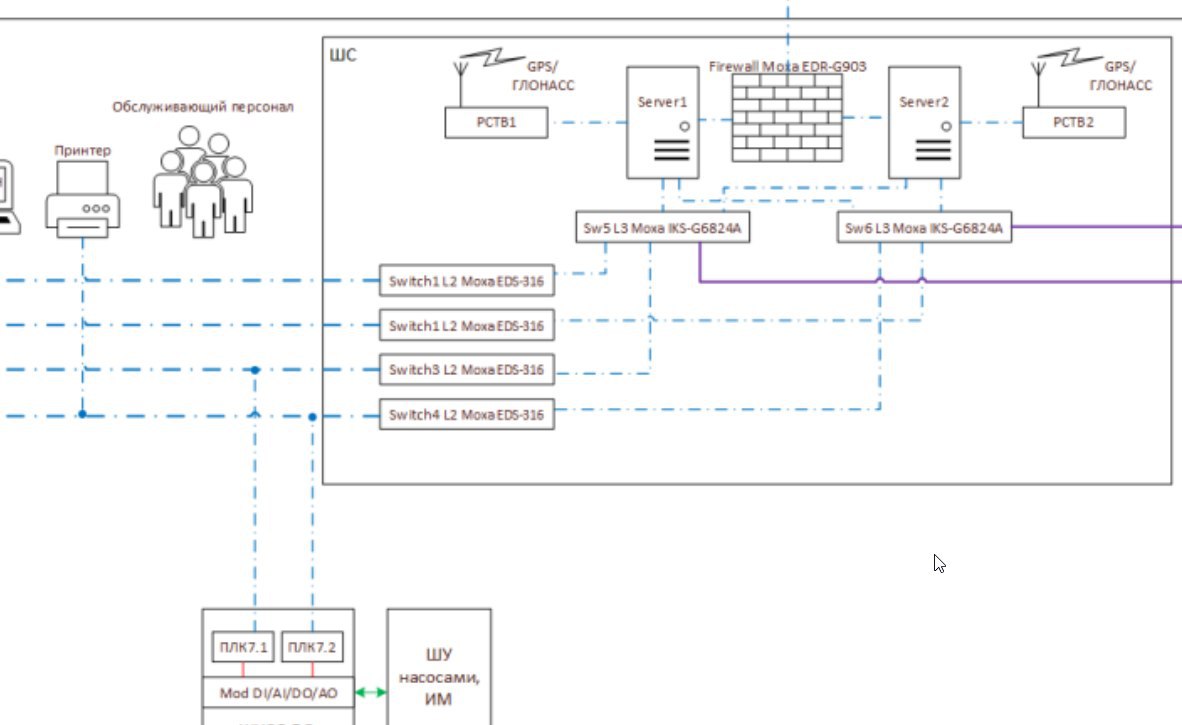

Типовая структурная схема без проработки сети, обычно на таких объектах много нюансов от реальной жизни,то маршрутизатор не там то не настроен то логика маршрута пакетов по другому

ржу. это  пример с презентации интегратора. так-что недалеко от темы чата

Это ещё ни чего в сравнении реальных объектов. А то иногда такое встречается, на бумаге одно а в реальности другое.тут хоть резерв предусмотрен по линиям связи и оборудованию😁

Помнится один объект, где на титульном листе ПЗ проекта наладчики написали крупными буками "Г**НО" =)

Это наверное наладчик были😁

прошареные

А там что склады угольные открытые?  Откуда там такое облако

Станция на угле, это рядом с котлом происходит

Нене там должна быть бункерная система подачи или конвейер закрытый

Я так предполагаю

Завтра будет инфа :)

Не, на эстакадах много скапливается.. иногда прилипшей.. пар сбил

Ну тут хорошо видны что в цехе где котел

Ясно то есть почистили так сказать сжатым воздухом

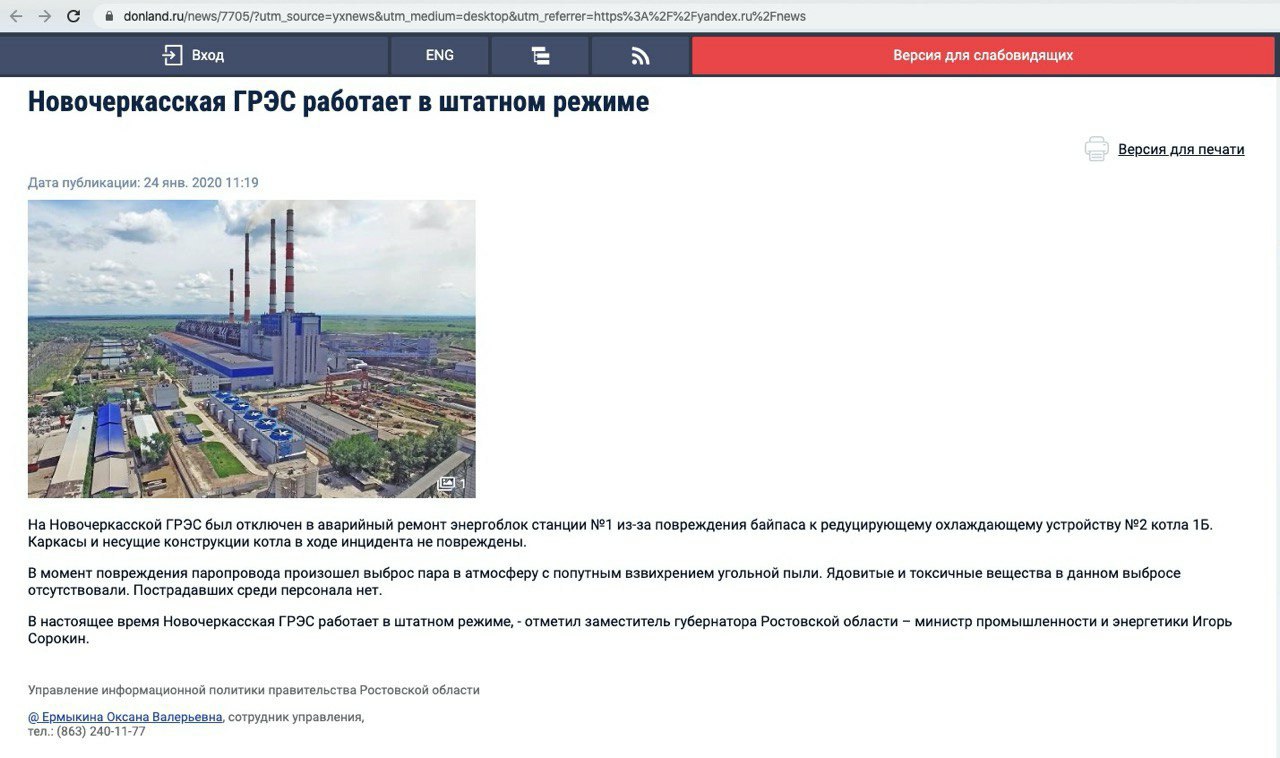

"Взвихрения" слово-то какое подобрали

Защиты там сделаны на релейной логигике (logo от Siemens) иис (информационно-измерительная система) блока 7, о которой идёт речь в систему защит некоторые сигналы выдаёт. Не знаю как сейчас, но 10 лет назад там асу тп на современных системах ни на одном блоке не было

Инициирующие сигналы защит блока по аналоговым и  дисктертным сигналам на 7 э/б сейчас все переведены на иус.

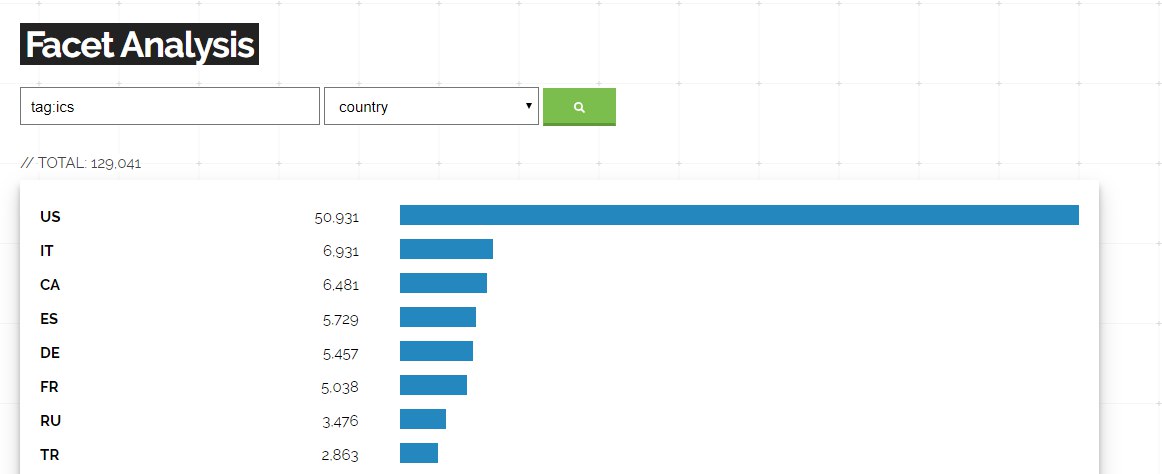

В Beta версии сайта Shodan появилось новое представление «Facet Analysis». Позволяет делать выборки результатов по выбранным разрезам. Результаты кликабельны.

На картинках примеры (запросы на картинках): ICS доступные из Интернет по странам (топ), ICS в России по города (топ), ICS в России по продуктам (топ), ICS в России по портам (топ). Запрос “tag:ics” выдает результаты с уже отфильтрованными хонепотами (насколько это умеет Shodan)

https://beta.shodan.io/search/facet
