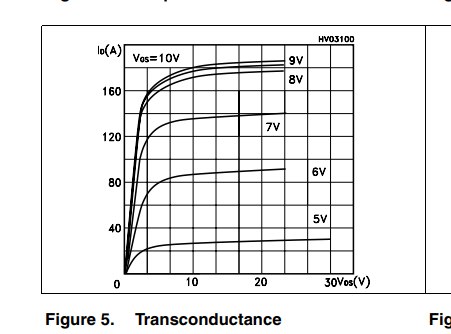

При подаче на затвор 5 Вольт от микроконтроллера ток сток-исток получается где то 2,2 Ампера, при большем токе транзистор греется и падение увеличивается. Я правильно понял что по графику что бы через него пропустить где то 10 Ампер то на затвор мне нужно дать более 5,5 Вольт?
источник
13:11пожаловаться#1

SK

Sergey K in Радиолюбители & Электронщики
R D
Что это? Сигары скалывать?
оптоволокно перед сваркой
источник
13:16пожаловаться#2

RD

R D in Радиолюбители & Электронщики
Miles
При подаче на затвор 5 Вольт от микроконтроллера ток сток-исток получается где то 2,2 Ампера, при большем токе транзистор греется и падение увеличивается. Я правильно понял что по графику что бы через него пропустить где то 10 Ампер то на затвор мне нужно дать более 5,5 Вольт?
Да, если 44й, или найти транзистор с большей крутизной характеристики, тогда при меньшем напряжении будет больший ток. Смотрите характеристику transconductance и сравните графики у двух разных транзисторов с разной крутизной.
источник
13:17пожаловаться#3

M

Miles in Радиолюбители & Электронщики
R D
Да, если 44й, или найти транзистор с большей крутизной характеристики, тогда при меньшем напряжении будет больший ток. Смотрите характеристику transconductance и сравните графики у двух разных транзисторов с разной крутизной.
STB60nf06
источник
13:18пожаловаться#4

M

Miles in Радиолюбители & Электронщики
Я правильно понял что если подам на затвор 5Вольт, то смогу пропустить через него 14 Вольт и до 10 Ампер без потерь?
источник
13:19пожаловаться#5

M

Miles in Радиолюбители & Электронщики
Спасибо Вам за помощь! новое узнал для себя. А то не знал что делать и куда смотреть!
источник
13:21пожаловаться#6

RD

R D in Радиолюбители & Электронщики
Miles
STB60nf06
Чем круче характеристика, тем выше крутизна, все верно.
источник
13:26пожаловаться#7

RD

R D in Радиолюбители & Электронщики
Miles
Спасибо Вам за помощь! новое узнал для себя. А то не знал что делать и куда смотреть!
Рад помочь. 🤝
источник
13:26пожаловаться#8

RD

R D in Радиолюбители & Электронщики
Miles
Я правильно понял что если подам на затвор 5Вольт, то смогу пропустить через него 14 Вольт и до 10 Ампер без потерь?
Не забывайте при открывании на транзисторе падение напряжения будет уменьшаться Vds будет стремится к нулю
источник
13:28пожаловаться#9

M

Miles in Радиолюбители & Электронщики
Miles
STB60nf06
Вот с STB60nf06 теперь у меня непонятная ситуация.
На затворе 5 Вольт, но падение на сток-исток очень большое и соответственно греется сильно. Ток не превышаета 600 мАмпер
источник
13:28пожаловаться#10

M

Miles in Радиолюбители & Электронщики
Транзистор вроде фирмовый. Сейчас на втором уже пробую.
источник
13:31пожаловаться#11

G

Gennadiy in Радиолюбители & Электронщики
Miles
Вот с STB60nf06 теперь у меня непонятная ситуация.
На затворе 5 Вольт, но падение на сток-исток очень большое и соответственно греется сильно. Ток не превышаета 600 мАмпер
Транзистор находится у вас в линейном режиме, открыт не полностью. От микроконтроллера такие транзисторы не возможно полностью открыть. Надо применять лоджик левел таранзисторы.
источник
13:33пожаловаться#12

RD

R D in Радиолюбители & Электронщики
Miles
Транзистор вроде фирмовый. Сейчас на втором уже пробую.
Припаять надо бы все проводами. Крокодилы не надёжно. Соберите полноценный макет.
источник
13:34пожаловаться#13

RD

R D in Радиолюбители & Электронщики
Miles
Транзистор вроде фирмовый. Сейчас на втором уже пробую.
У вас токи большие, лучше спаять, не лениться. Это же не микроконтроллеры
источник
13:36пожаловаться#14

M

Miles in Радиолюбители & Электронщики
Да, Вы правы
источник
13:36пожаловаться#15

M

Miles in Радиолюбители & Электронщики
Gennadiy
Транзистор находится у вас в линейном режиме, открыт не полностью. От микроконтроллера такие транзисторы не возможно полностью открыть. Надо применять лоджик левел таранзисторы.
Спасибо за наводку, починаю про лоджик левел транзисторы
источник
13:36пожаловаться#16

RD

R D in Радиолюбители & Электронщики
Мосфет должен открыться без проблем. Там почти нет тока управления. Только потенциал.
источник
13:38пожаловаться#17

RD

R D in Радиолюбители & Электронщики
ШИМ с их микро потреблением их открывает без проблем и у вас должно получиться.
источник
13:39пожаловаться#18

G

Gennadiy in Радиолюбители & Электронщики
Этот транзистор при 4в на затворе только начнёт открываться и только при около 6в будет полностью открыт.
источник
13:42пожаловаться#19

M

Miles in Радиолюбители & Электронщики
Вот оно оказыватся в чём дело ...
источник
13:43пожаловаться#20
