вроде как у вас гибридный, у него от 0.9 до 5 градусов, в зависимости от поданных импульсов

А никак мне не узнать?

Проблема в том что подал 200 импульсов через мач3 , шаг = 1 на драйвере шаговика, драйвер  тва6560 , показывает неверные размеры!
При настройки мач3 , per/step =50, на драйвере шаг =1 , размеры показывает правильные , только кратность показании в 10 раз уменьшена! К примеру! Задаю x= 10mm , а смещается физически на 100мм.
Также  ввел per/step= 500 но тут движок только верезжит, звенит но не крутится(

Здравствуйте можно установить питание на шкатулку,освещение должно горить где зеркало стоит

Место зеркало будет стекло

Максимум 16 делений даст. Дальше что стоит

у вас там не 50 делений, а 100

Raxmat

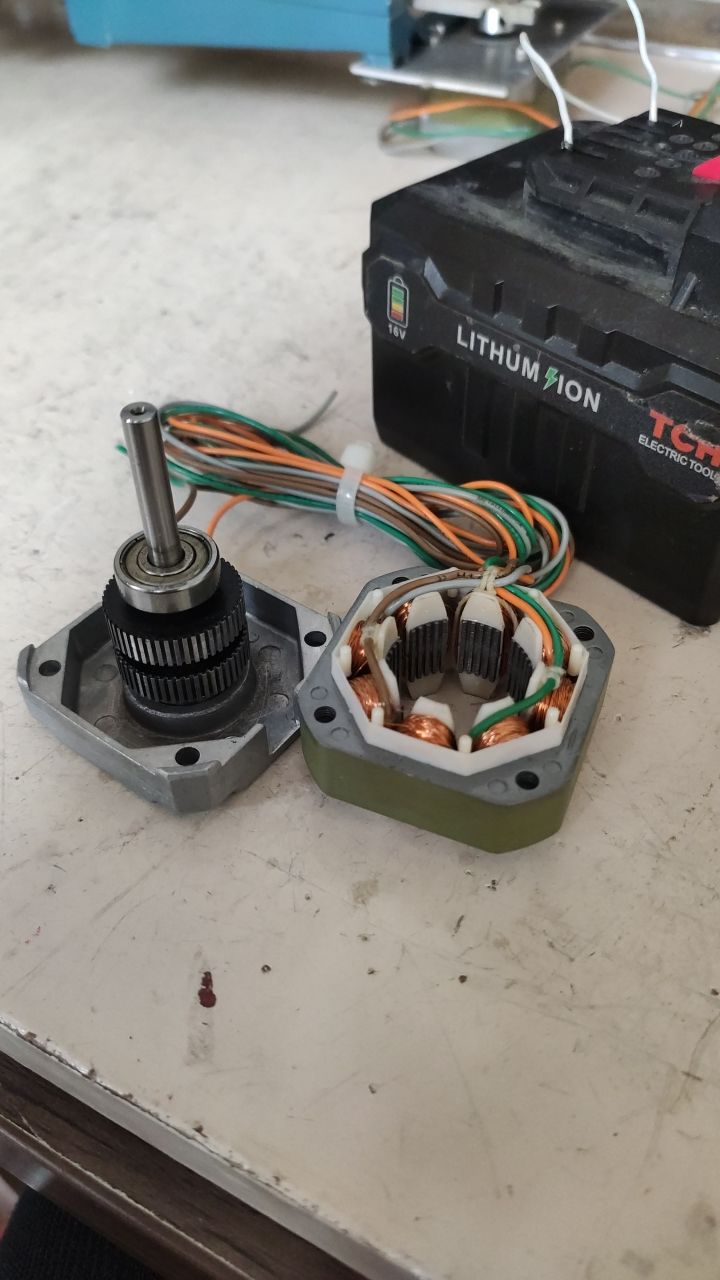

секции ротора поделены пополам со смещением

за счет такой конструкции можно достичь смещения того же южного полюса относительно статора в 50 различных позиций. За счет отличия положения в полупозиции между северным и южным полюсом достигается возможность перемещения в 100 позициях, а смещение фаз на четверть деления предоставляет возможность увеличить количество шагов за счет последовательного возбуждения еще вдвое, то есть до 200 шагов углового вала за 1 оборот

И ещё микрошаг, который уже достигается драйвером

На драйвере выставил микрошаг 1/16
На мач 3 выставил per/step 200  импульс на шаг, но правильную длину смещения в мм физически и на компьютере отличаются.

вы замерили шаг швп?

на сколько двигается при одном обороте?

Стоит ремень, зубчатый шкив диаметр 25мм, окружность 50мм, 1 оборот (360°) 50мм. При установке шага 1 на драйвере и per/step 50 в программе мач3 , физически смещается на длину 100мм, а в программе показывает всего 10мм

зайдите в настройки альт6, там будет кнопка ресет, сверху нее есть мелькая кнопка с настройкой

задайте там расстояние что ваша линейка позволяет, и замерте сколько пройдет

дальше впишите эти цифры

Если что, вдруг, как-то, кому то, что-то интересно)
