Питание сколько у микросхемы ,и что за микросхема

Всем привет! Как называется последний символ в таблице, кто знает?

L

Нужен ее цифровой вид))

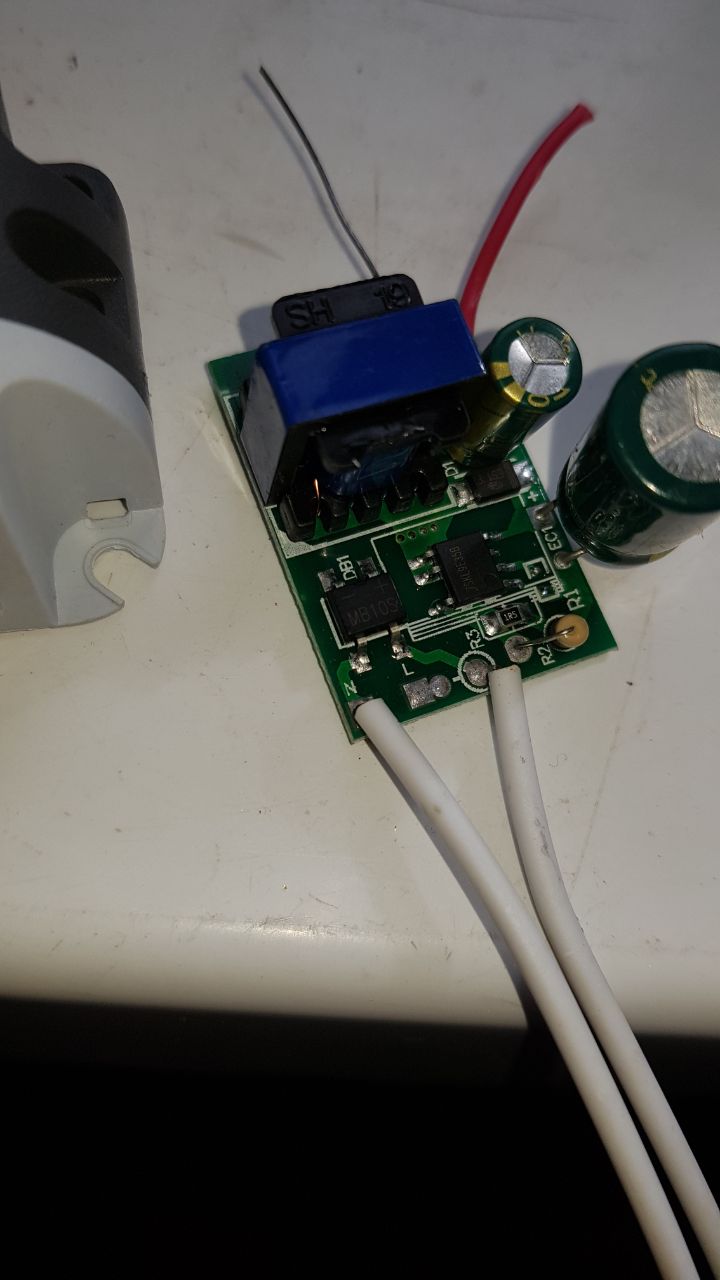

Здравствуйте. Я намотал дополнительную обмотку, -несколько витков обмоточным проводом. Дополнительную обмотку подключил встречно последовально со вторичной обмоткой.
  Импульсный блок питания ранее выдавал 60В. Дополнительная обмотка 5В. Напряжение на выходе блока питания стало 60-5=55В. Светодиоды меньше стали нагреваться.

Там не трансформатор. Там катушка индуктивности

У меня был не именно такой блок питания. Чуть другой, он шёл в комплекте со светодиодами люстры.
  Я выпаял трансформатор. Тестером прозвонил обмотки. Первичная обмотка изолирована от вторичной. Высокочастотный трансформатор с ферритовым магнитопроводом.

  Даже если первичная и вторичная обмотки гальванически связаны друг с другом, то это автотрансформатор, не дроссель. У дросселя одна обмотка с двумя выводами.

Я бы вам советовал разобрать такие дросселы тоже  ))

Зачем? Оно мне надо?
  Мне хватило зазора между магнитопроводом и обмоткой (примерно 1мм). Разборка магнитопровода не потребовалась.

Это был совет

Это был ответ. Там две части магнитопровода склеены. Как монолитная конструкция. При разборке можно легко сломать ферритовый магнитопровод. Потом найти точно такой же высокочастотный трансформатор не реально будет. Только покупать новый импульсный блок питания.

Добрый вечер! Как результат реализации? Получилось?

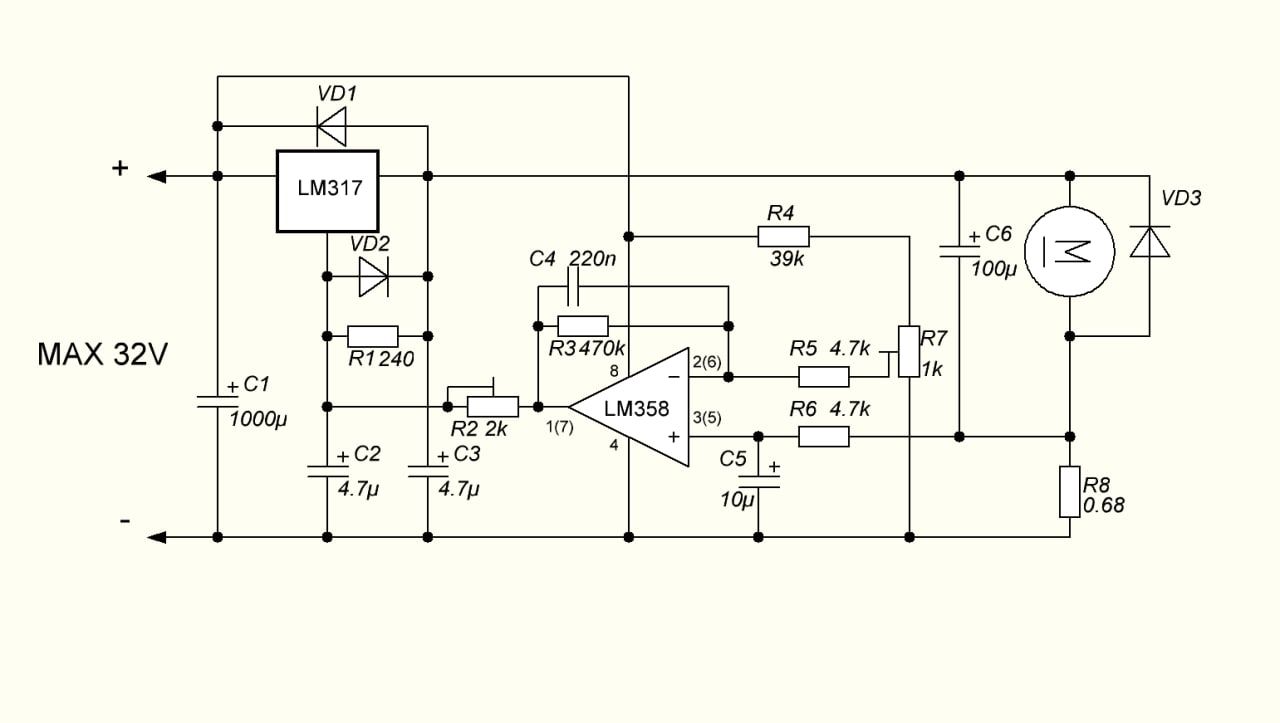

Допиливаю... Кондерами играюсь и с датчиком тока(шунт) r8

Ток во сколько раз увеличивается во время нагрузки ?

На 90% процентов.. Почти на макс...если напрямую... У меня 12в моторчик...на схему подаю 14в с учётом просадки ... Увеличивается до 12ти вольт в нагрузке...почти до максимума... Немного играюсь с кондерами, время срабатывания немного не нравится

А зачем вообще нужно увеличивать обороты под нагрузкой? Не очень понимаю смысл.

я так понимаю не увеличивать а поддерживать стабильными

Мотор работает на малых оборотах... При нагрузке на текстолит увеличивает обороты... Экономия ресурса двигателя... Плюс удобно позиционировать по пяточкам..

Это сложно...не забивай голову
