а там 1 мкф и 10 мкф вроде входные по схеме
источник

С

Серёга in Радиолюбители & Электронщики
Запирайте от батарейки или от блока питания с нормальной фильтрацией. Или просто попробуйте подкинуть на выход стабилизатора ёмкость с нормальным ЭПС на пару тысяч мкФ.
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
Понял, попробую
источник

С

Серёга in Радиолюбители & Электронщики
Кста, а если мокрым пальцем за общий провод аукса/входа сигнала взяться, то фонит меньше?
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
она реагирует когда трогую общую, когда добавляю кондер на 1000 мкф к питанию усилька
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
нету почти ни какой реакции
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
Кстати я подключаю микрофон к синему гнезду от ПК слышал что там нету усилителя встроенного
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
правильно да?
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
Как думаете стаб тоже может влиять на эти шумы?
источник

С

Серёга in Радиолюбители & Электронщики
✵HOOyeyOO✵
Кстати я подключаю микрофон к синему гнезду от ПК слышал что там нету усилителя встроенного
Обычно синим отмечен линейный вход ПК. Обычный линейный вход, туда предусилители и подключаются.
источник

С

Серёга in Радиолюбители & Электронщики
Фонить может из-за чего угодно, поэтому я посоветовал методом научного тыка исключать разные версии. т.е.  для начала исключить фон по питанию запитав от батарейки.
источник

А

Алексей in Радиолюбители & Электронщики
✵HOOyeyOO✵
Здравствуйте уважаемые радио любители :) такая проблема собрал усилитель на микрухе jrc 4558 D при подключенит к компу слышен какой то шум
А можно глянуть собранную вами  схему ?
источник

G

Gennadiy in Радиолюбители & Электронщики
Серёга
Фонить может из-за чего угодно, поэтому я посоветовал методом научного тыка исключать разные версии. т.е.  для начала исключить фон по питанию запитав от батарейки.
Сначала надо собрать точно по схеме, а не из того о что под руками
источник

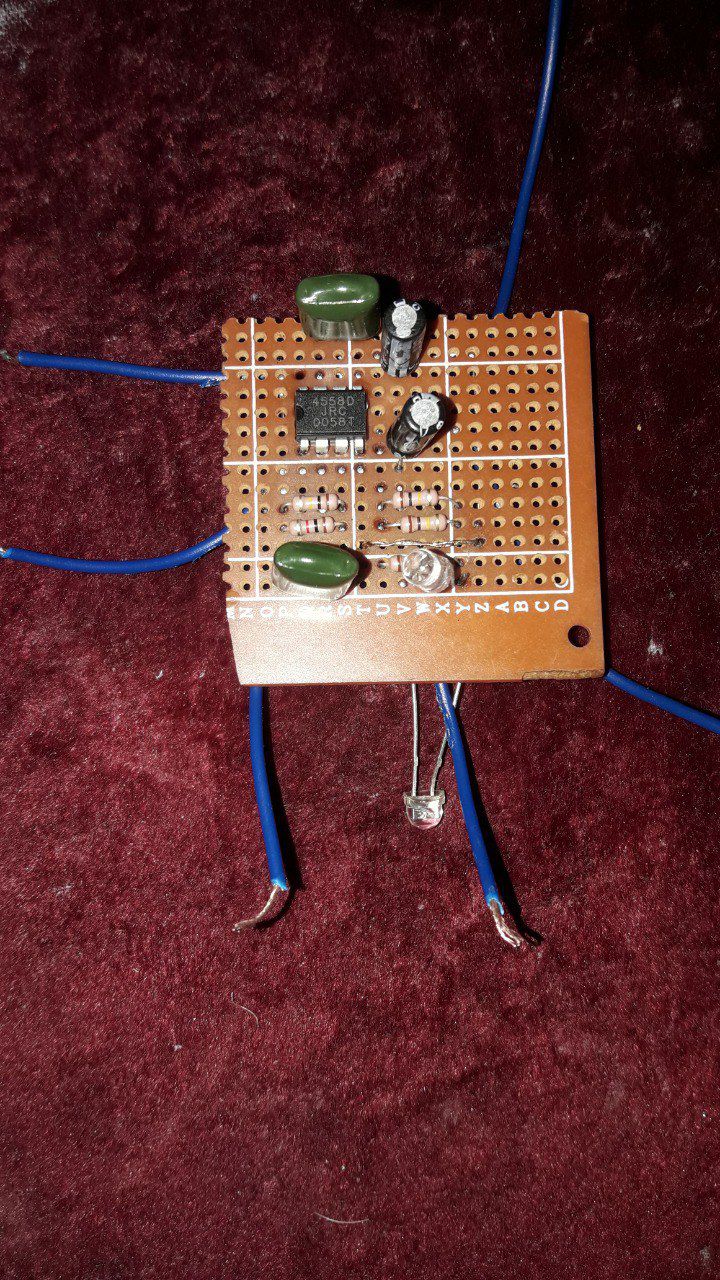

✵HOOyeyOO✵ in Радиолюбители & Электронщики
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
источник

✵HOOyeyOO✵ in Радиолюбители & Электронщики
источник

А

Алексей in Радиолюбители & Электронщики
Отмойте для начала от флюса
источник

G

Gennadiy in Радиолюбители & Электронщики
Сначала соберите из комплектующих, которые указаны по схеме
источник

А

Алексей in Радиолюбители & Электронщики
И вам совет
Если есть фото печатной платы но нет возможности изготовить ,а в наличии только универсалка то расположить компоненты как на монтажке
Потом маркером сделайте рисунок дорожек на тескстолите от точки к точке
Затем вставляете компоненты и пропаяиваете
Для микросхемы возьмите панельку ,если нет опыта в пайке ( судя по фото у вас там холодная пайка получилась наверное )  то вы её могли и подпалить

Короче вам надо с нуля все собрать и со всеми компонентами что есть в схеме и лучше купить новые
источник
