Толще для выключателей брать - переплачивать. Там ток отсутствует в практическом понимании. Падения напряжения тоже нет. Прокладывать удобно, наконечники ставить обязательно. Кабель ES-04-022

Для RS-485 в квартире можно ES-04-022S. При больших длинах, например в доме КИС-В 2х2х0,60

А вот по поводу наконечников. Какие размеры оптимальные? И по диаметру и по длинне...

А так же ставите ли вы наконечники на силовые кабеля?

У меня обычная витая пара cat-5, всё работает четко, не вижу конкретных требования для выключатели и rs , дом 13 на 15 , пока всё на ура товарищи

https://www.minimaks.ru/product/nakonechnik_shtirevoy_nshvi__0%2C5-_8_%28kvt%29
На картинке правда не они, толстые какие-то типа на 6мм

Обязательно, если они гибкие (многопроволочные).
Для толстых (10мм и более - гильзы)

Можно. Только как писали выше, ломкая она и не видно обломалась или нет.

Большое спасибо за ответы. Как я понимаю максимальное сечение кабеля, которое можно использовать с реле WirenBoard - 2.5.
Вы такое сечение кабеля используете? После обжимки коннектор нормально залазит с таким сечением?

Больше 2,5 мм пожалуй не используйте - контакты реле могут не выдержать. А так смотрите - для света идет 1,5 мм, для силы чаще всего 2,5мм. В некоторых случаях использую внутри щита монолитный провод (не гибкий). Его даже обжимать не нужно и монтаж быстрее сделать.

1.5 мм для мощного светодиодного света разве хватает? Там токи большие.
Как вы делаете светодиодное освещение например большой гостевой комнаты?
Конечно как вариант это вести туда 220 и управляющий кабель. Делать мини щиток и уже в нем диммировать?
Просто на кабеле 1.5мм далеко не получится увести даже 10А. А 15 - так вообще метров 5-7 максимум.
Как это решаете?

10 А это 2,2кВт - светильники на светодиодах больше 0,2 кВт не встречал. Только прожекторы на улице. И то когда несколько.

А разве рекомендуют чисто медный провод без обжима НШВИ щитах?
Там же вроде в НШВИ лужоная медь что бы избежать окисления.
Не?

Вот что меня смущает - напряжение тут постоянное, а не переменное. Большие токи тут имеют очень большое значение. Особенно на больших расстояниях.
Например, как быть если от щитка до гостинной метров 10 (а это минимум, который часто возможен в средних домах).
Например лента 30Вт\м, хотя сейчас и 40 и более так же популярна.
Такая лента устанавливается например в большой профиль или в многие люстры из профиля.

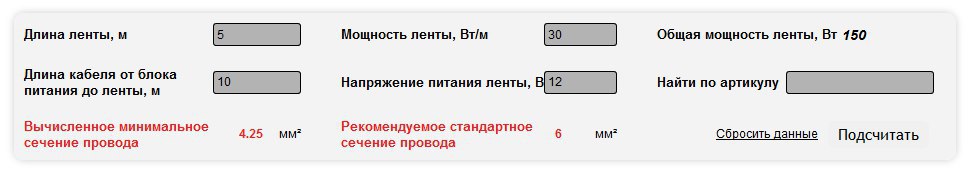

Так вот что показывают калькуляторы:

Как я понимаю из чтения различны источников - то самое правильное решение это все делать на усилителях непосредственно возле ленты. Или вести управляющий кабель, и 220. А управление и силовую часть делать поближе к ленте.

Как вы поступаете в случае мощной светодиодной нагрузки. Скажем от 10А до 30А

я 4 кабеля бросил для каждого отрезка ленты

все верно в вашей статье. Только я всеравно не могу насчитать так как вы. 1квадрат на 5 метров. Все мои подсчеты приводят что к 5 метрам на расстоянии 10 метров нужно 4квадрата
При напряжении 24в - 2.5кв
