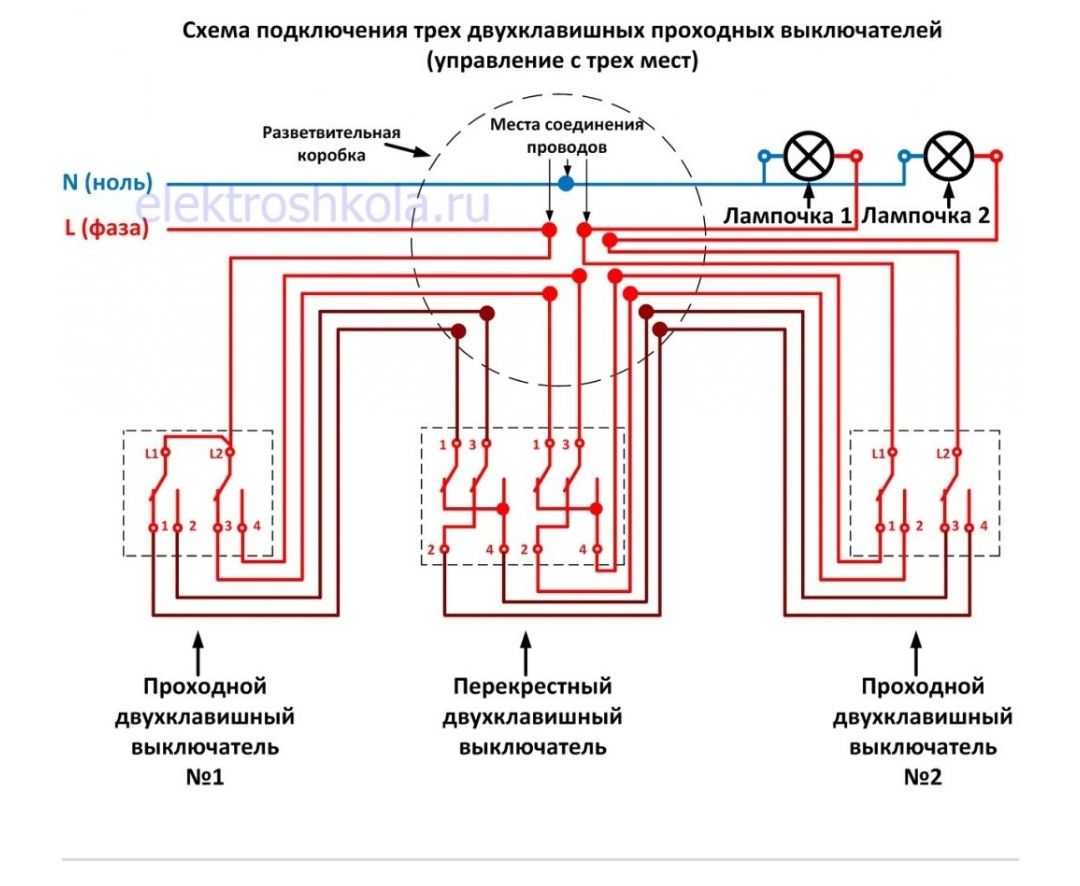

Сам по этой схеме делал. Всё работает.
1
Главное это перекрёстный купить выключатель.
Б
100NIK
Главное это перекрёстный купить выключатель.
Если это с 3х мест управлять
Б
100NIK
Схема рабочая
AK
Dmitry Budzhak
Меня убеждали в обратном и сейчас по факту 3 подрозетника над каждой из тумб, но потом я наткнулся на этот выключателем, продавец сказал, что с этим переключателем (на картинке выше) можно реализовать такую схему, только вот схему он предоставить не смог, в каталоге она отсутствует, а нарисовать знаний не хватило. Если такое возможно, подскажите пожалуйста как будет выглядеть схема?

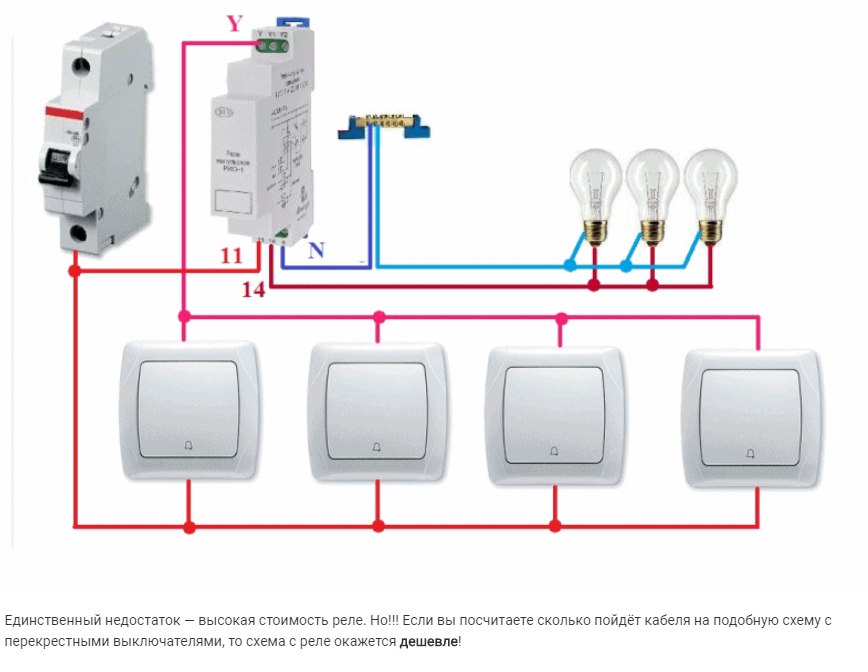

поставить импульсное реле и кнопочные выключатели кмк вышло бы дешевле
Б
Alexander Krylasov
поставить импульсное реле и кнопочные выключатели кмк вышло бы дешевле
В вашем варианте, Импульсный реле должен быт бесшумным.
DB
Alexander Krylasov
поставить импульсное реле и кнопочные выключатели кмк вышло бы дешевле
Оно зачем? Для них места нет. Просто использовать одну клавишу из проходного двухклавишного на бра с перемычкой и все, если это конечно возможно.
1
Ну и естественно отверстие под подрозетник и сам подрозетник надо углублённые брать ибо будет проблематично провода там укомплектовать.
Б
Dmitry Budzhak
Оно зачем? Для них места нет. Просто использовать одну клавишу из проходного двухклавишного на бра с перемычкой и все, если это конечно возможно.
Сверху схему отправили.
Юзайте его
Юзайте его
Б
100NIK
Ну и естественно отверстие под подрозетник и сам подрозетник надо углублённые брать ибо будет проблематично провода там укомплектовать.
+
AK
Dmitry Budzhak
Оно зачем? Для них места нет. Просто использовать одну клавишу из проходного двухклавишного на бра с перемычкой и все, если это конечно возможно.
не к вопросу схемы а к вопросу целесообразности, которая закладывается на стадии проектирования
AK
M
Dmitry Budzhak
Всем привет.
Есть среди участников электрики с опытом установки проходных выключателей? Если да, то это задачка для вас. Хочу сделать следующее: есть спальня, перед входом в нее устанавливается выключатель света (проходной), в самой спальне есть кровать, по обе стороны от которой стоят прикроватные тумбочки, над каждой из которых устанавливается два подрозетника, один из которых это розетка, второй для двухклавишного переключателя света, одна клавиша на бра над тумбой, вторая на центральный свет, с другой стороны тоже самое. Такое возможно или нет с двухклавишным выключателем?
Есть среди участников электрики с опытом установки проходных выключателей? Если да, то это задачка для вас. Хочу сделать следующее: есть спальня, перед входом в нее устанавливается выключатель света (проходной), в самой спальне есть кровать, по обе стороны от которой стоят прикроватные тумбочки, над каждой из которых устанавливается два подрозетника, один из которых это розетка, второй для двухклавишного переключателя света, одна клавиша на бра над тумбой, вторая на центральный свет, с другой стороны тоже самое. Такое возможно или нет с двухклавишным выключателем?
Проводка уже заложена?
На перекрёстный выключатель требуется 4 провода, а не 3 как обычно
На перекрёстный выключатель требуется 4 провода, а не 3 как обычно
M
Если жил не хватает, то импульсное реле спасет
DB
Коллеги, сразу извините, я не так быстро соображаю, поэтому буду задавать вопросы повторно. Для реализации моей схемы, мне понадобится один перекрестный (одноклавишный) на входе в комнату, и два проходных (двухклавишных) над каждой из тумб. Теперь вопрос, как соединить бра и как подключить центральный свет?
DB
Проводка уже заложена?
На перекрёстный выключатель требуется 4 провода, а не 3 как обычно
На перекрёстный выключатель требуется 4 провода, а не 3 как обычно
Заложена под два отдельных одноклавишных ввг 3х1,5
M
вот столько проводов тебе надо на 1 клавишу перекрестного выключателя
