2019 September 18
R
и вспомним, что автомат 32А, в течении часа не будет отключать нагрузку при токе около 46А
R
да, при этом температура кабеля может быть 65 градусов при температуре в помещении 25. Это в допусках
К
Если быть точным мы защищаем не сам кабель полностью, а его изоляцию. Жила кабеля может выдержать и бОльшие токи, но вот изоляция - нет. Все таблички указывают на подбор токов и сечений в длительном режиме работы: включили, жила кабеля успела нагреться до номинала и изоляция тоже в данном режиме. Поэтому задачка всегда должна иметь дополнительные исходные данные. 1. Режим работы нагрузки: кратковременный, повторно кратковременный, кратковременный. Если нагрузка неизменна на всём промежутке жизни системы и включается на несколько секунд, а затем 1 час отдыхает, то необходимо понимать что по данной табличке кабель закладывается с запасом. 2. Место прокладки кабеля. Труба, воздух, гофра, лоток,... Так же вносит свои коррективы.
R
представьте себе температуру по 65 цельсию
R
Если быть точным мы защищаем не сам кабель полностью, а его изоляцию. Жила кабеля может выдержать и бОльшие токи, но вот изоляция - нет. Все таблички указывают на подбор токов и сечений в длительном режиме работы: включили, жила кабеля успела нагреться до номинала и изоляция тоже в данном режиме. Поэтому задачка всегда должна иметь дополнительные исходные данные. 1. Режим работы нагрузки: кратковременный, повторно кратковременный, кратковременный. Если нагрузка неизменна на всём промежутке жизни системы и включается на несколько секунд, а затем 1 час отдыхает, то необходимо понимать что по данной табличке кабель закладывается с запасом. 2. Место прокладки кабеля. Труба, воздух, гофра, лоток,... Так же вносит свои коррективы.
👍
А
Умеете напугать
А
То есть убедить
А
Спасибо
1
По ГОСТ Р 53769-2010 табл. 19 допустимый ток для меди 6 квадратов 46 ампер (при нормальном режиме 100% нагрузки кабелей).
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.
1
1
По ГОСТ Р 53769-2010 табл. 19 допустимый ток для меди 6 квадратов 46 ампер (при нормальном режиме 100% нагрузки кабелей).
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.
Действующая редакция - ГОСТ 31996-2012, там такие же числа получаются.
R
1
По ГОСТ Р 53769-2010 табл. 19 допустимый ток для меди 6 квадратов 46 ампер (при нормальном режиме 100% нагрузки кабелей).
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.
При этом есть такой пункт:
10.9 Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха;
Т.е. при перегрузке допустимый ток 46*1.16 = 53 ампера.
Автомат номиналом 32 гарантированно отключится в течение часа при токе 32*1.45=46.4 ампера.
46.4 < 53. По ГОСТу, как я его понимаю, на 6 квадратов автомат 32А проходит.

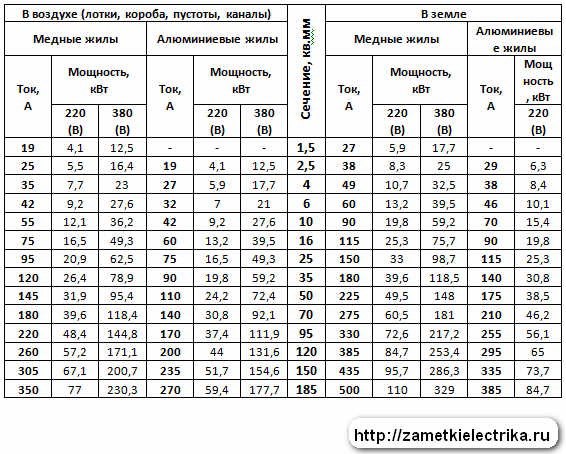

не берусь спорить, но в ПУЭ есть таблица к примеру 1.3.4, в которой немного другие цифры
И
я тоже как-то склонялся к 32А на кабель 6 квадратов, но пересмотрел отношение углубившись
Так немцы правду пишут, но одно НО они не выноваты если в стране все ГОСТи и СНиПы через жоп. исполняются и тем более по отношению проводов, кабелей и всех электроинструментов. Немцам больше доверяю чем Рашакитайцам
1
Так какой консенсус сообщества? На 32A 6 квадратов мало?
А то у меня были 2 автомата на этаже по 16А и 2 алюминиевых провода от них по 2.5 квадрата.
Все линии заменил на медь, квартирный щиток, к нему эти 6 квадратов от этажного автомата 32А.
Думал, какой я молодец! А теперь волноваться и ввод переделывать надо?
А то у меня были 2 автомата на этаже по 16А и 2 алюминиевых провода от них по 2.5 квадрата.
Все линии заменил на медь, квартирный щиток, к нему эти 6 квадратов от этажного автомата 32А.
Думал, какой я молодец! А теперь волноваться и ввод переделывать надо?
R
1
Так какой консенсус сообщества? На 32A 6 квадратов мало?
А то у меня были 2 автомата на этаже по 16А и 2 алюминиевых провода от них по 2.5 квадрата.
Все линии заменил на медь, квартирный щиток, к нему эти 6 квадратов от этажного автомата 32А.
Думал, какой я молодец! А теперь волноваться и ввод переделывать надо?
А то у меня были 2 автомата на этаже по 16А и 2 алюминиевых провода от них по 2.5 квадрата.
Все линии заменил на медь, квартирный щиток, к нему эти 6 квадратов от этажного автомата 32А.
Думал, какой я молодец! А теперь волноваться и ввод переделывать надо?
на самом деле у меня где-то такая же ситуация :)
R
тоже 32 и 6
R
я всётаки буду менять на 25А
NK
Че это. Его наконечник ом о жать и пойдёт как миленький
нафиг нафиг...
1
я всётаки буду менять на 25А
Да в целом мне на квартиру тоже 25 хватит. :)
Просто хотелось капитально и надёжно сделать, при этом добровольно не ограничивая себя в мощности ниже уже выделенной. Ну и в целом на будущее мнение опытных людей узнать. А то таблички табличками, а практика практикой.
Просто хотелось капитально и надёжно сделать, при этом добровольно не ограничивая себя в мощности ниже уже выделенной. Ну и в целом на будущее мнение опытных людей узнать. А то таблички табличками, а практика практикой.
ᅠ
Опять споры по номиналам АВ на кабель...
