Diferensial aftomat (CnC electric) test amaliy vidio qulanma
etibor uchun bunday ekstrimal amalyotlarni uyda qullash tasviya etilmaydi hayot uchun hafli

@proelectroart

@proelectroart kanali

Hormela

Йук.., сиз нотугри йулдасиз.., ундай эмас..

Масалан, 2х1.5 мм2 лик, 3 метр мис кабелга 2кВтлик ТЭН уласа кабел илик булиб турса, энди худди шу кабелни 200 метр  килиб уша ТЭНни уласа кабел кизиб кетмайди, сизни тушунишиз буйича кизиб кетиши керак.

ДИККАТ!, Кандайдур бир нагрузкани тармокка улаш учун, масофа узок булса, уша кабел кизиб кетмаслиги учун сечениеси калинлатилмайди.., балки тармок кучланиши уша нагрузкага узок масофа йул босиб хам нормадан жуда пасайиб кетмаслиги учун кабель сечениеси оширилади..

Узунлиги арзимаган 2 метр булган, 2х2.5мм2 мис симга Тефал чойнак тикиб, чой кайнатилса..
Энди шу 2х2.5мм2 мис симни 500 метр килиб, Тефал чойнакни 500 метр нарига олиб бориб уласа, кабел кизиб кетмайди.., наоборот олдинги холидан хам камрок кизийди кабел, чунки бунака узуг масофада кучланиш масалан 170в га тушиб колиб, Тефал чойнакни ТЭНи у кадар кизимайди энди, куп вакт туриб колади сув кайнатгунича, сабаби симни нариги учида кучланиш паст, 220в эмас, 170в.

Тушунарли булдими.., яъни биз, айни бир узгармас нагрузка учун, нагрузка шитдан (ТПдан) канча узокда турса, кабелни нормадан кура калинрок ташашимиз бу уша кабел кизиб кетмаслиги учун эмас, балки уша узок масофада турган нагрузкага тармок (ТП) кучланиши эсон омон, бус бутун, яъни пасайиб кетмай, нормага якин булиб етиб олиши учундир..

Кабелни кизиши сабаби бу ток, кабел факат токдан кизийди, бошка хеч нарсадан эмас..

Энди, 2 кВт нагрузка 1 метр сим билан тармокка уланса 10А ток окизса симда, 1000 метр сим билан тармокка уланса 40 - 50А ток окизмайди!!, масофа узайган сари ток купайиб килмайди!, аксинча.., калтагина 1 метр сим билан уланган 2кВт Тефал чойнак 10 А ток олса, шу симни 500 метр килиб, Тефални 500 метр нарига ку'йса энди 5А ток олади, чунки 500м симни шит тарафидаги бу учида кучланиш 220в болса, 500 метр наридаги учида кучланиш 140 в. булиб колган, йул узок, кучланиш пасайиб боради йул узок булса..

Кучланиш пасайиб бормаслиги учун, кичикрок токларга хам катта сечение килиб бериш керак.., биз шунинг учун, яъни кучланиш симни нариги учида куп пасайиб кетмаслиги учун кабелни керагидан хам калинлатамиз, масалан узи 10А ток окса узоги билан, биз 20А ток ока оладиган кабель ташаймиз.., бу тадбир кабель кизимаслиги учун эмас!, балки кучланиш тушиб кетмаслиги учундир..

Кабел канча калин булса, кучланиш хам шунча камрок пасаяди.., айни бир ток учун, айни бир ампер учун..

#malumot

#kabel

Катта Рахмат, Ана енди тогри йолдаман шарофатз билан☺️
Енди высокий тарафда хам худди шуми?

Хич 500метрга сим тортиб кормагандим шу сабаб потеря болиб кизийди диб ойлирдм😁

16 mm lik kabelda 100 metr masovaga qancha pateriya boladi kim biladi aytvorilar

Тушуниш кийинрок булган мавзу булгани учун яна бошкача талкин киламан :

Любой кабелни 2та учи булади, битта учи тармокка уланади (тармок деганимиз бу ТПни куйи тарафи, вводной шит, шит ичидаги автомат, шина ва хоказо, хуллас кучланиш манбаси), кабелни 2 - учига эса кандайдур нагрузка уланади (нагрузка деганимиз у лампочками, телевизорми, холодильникми, обогревательми ёки Корхона булса кандайдур станокми, компрессорми, ва хоказо шу нарсалар)

Энди.., кабел 2та сабабдан калинлатилади:
1 - си, агар уша кабелга уланган нагрузка ошса, купайса калинлатилади кабель, чунки нагрузка ошса уша нагрузкани тармокдан кабель оркали тортаётган токи хам ошади, ток ошганидан кейин кабель кизийди, кабель кизимаслиги учун кабельни сечениеси калинлатилади.., мана шу сабаб кабель калинлатилиши мумкин битта сабаби..


2 - си, уша кабелга уланган нагрузка ошмайдику.., уша уша нагрузкани узику.., лекин тармокдан (ТПдан, Шитдан, Автомат турган ердан) узоклаштирилганда кабель калинлатилади..

Яъни кабелни нариги учида турган нагрузка узгармаган, кабелга кушимча нарсалар уланмаган, нагрузка уша уша, факат уша объектда, планировка узгариб, уша нагрузка бир ердан ечиб олиниб, бошка узокрок ерга кучирилган, шитдан(ТПдан) анча узок масофага кетиб колган, олдин якинрок эди, мана шу холатда хам кабел калинлатилади.., уша нагрузкани олдинги турган ерига 4х50мм2 АВВГ тортилган булса, нагрузка уша ердан яна 200 метр нарига сурилса, энди узини эски 50мм2 кабелига кушимча яна 200 метр худди ушанака 50мм2 кабель сотиб олиб, уша ерига улаб, улама килиб просто узайтириб куйилмайди, энди буткул бошка сечениега утади кабель, кабель калинлатилади.., энди масалан 4х70мм2 га утади, еки 4х95мм2 утади кабель, мана шу иш, нагрузка шитдан узокка кетиб колгани учун кабелни киздириши мумкинлиги учун ЭМАС!, балки тармок кучланиши уша узокда турган нагрузкага бус бутун холида, камайиб кетмай, майиб булмай, уша уша 220в атрофида булиб етиб бориши учун килинади..


1 - сабабда, нагрузка ошгани учун, ток ошгани учун ва шу сабаб кабель кизимаслиги учун калинлатилди кабель..

2 - сабабда эса, нагрузка ошмади, уша уша нагрузкани узи, хеч нарса кушилмади, просто узокрок кетди шитдан (ТПдан), масофаси узайди анча, энди бу сафар уша узокдаги нагрузкага кучланиш пасаймасдан, нормада етиб борсин - деб калинлатилди кабель.., кизиш бу ерда не при чём.., кандай килиб кизиши мумкин, нагрузка узгармадику.., тармокдан уша кабель оркали тортаётган токи уша ушаку..

#malumot

#kabel

Энди.., худди шу гаплар 10кВлик кабельларга хам  тегишли..

Аслида узи трансформаторлар юкори тарафда анча кичкина ток олади.

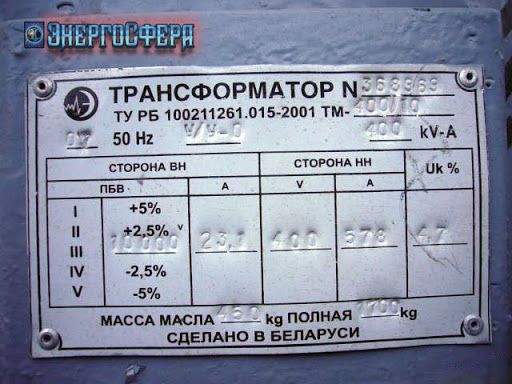

Мана., 10кВлик, 400кВАлик трансформаторни реал шилдики, паспорти..
👇

👆 юкори тарафида арзимаган 23.1А ток олади холос..

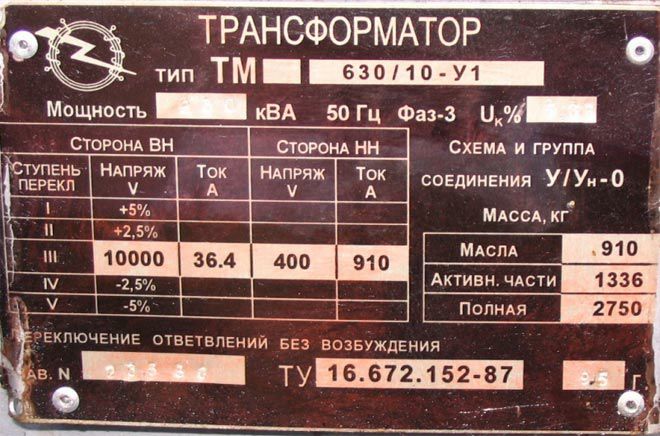

Мана бу 10кВ, 630кВАлик, масленный трансни реал шилдики
👇👇

Юкори тарафда арзимаган 36.4 А  ток олади холос..
