Stoblizotor shunga tushunmayapman kirish chiqishini aytip yuboringlar

Илтимос

Input kriw output 220cqiw

N nol l faza

110 250 деган жой кириш булади тугрими

Hm

Рахмат

Ваалайкумуссалому в. р.
Аброрхон яхшимисиз..


йук., бу нарса бошка,

Автоматда 2 та узгичи булади:

1) Электромагнит узгич, яъни бу "электр токи окишидан хосил булган магнит майдонни кучига, катушка уртасида турган штокни шиддат билан тепага отилиб чикиб, автоматни учириб юборувчи механизмини ишлатиб юборишидир..


Сиз сураган нарса мана шу химояники, яъни эл. магнит узгич шу..

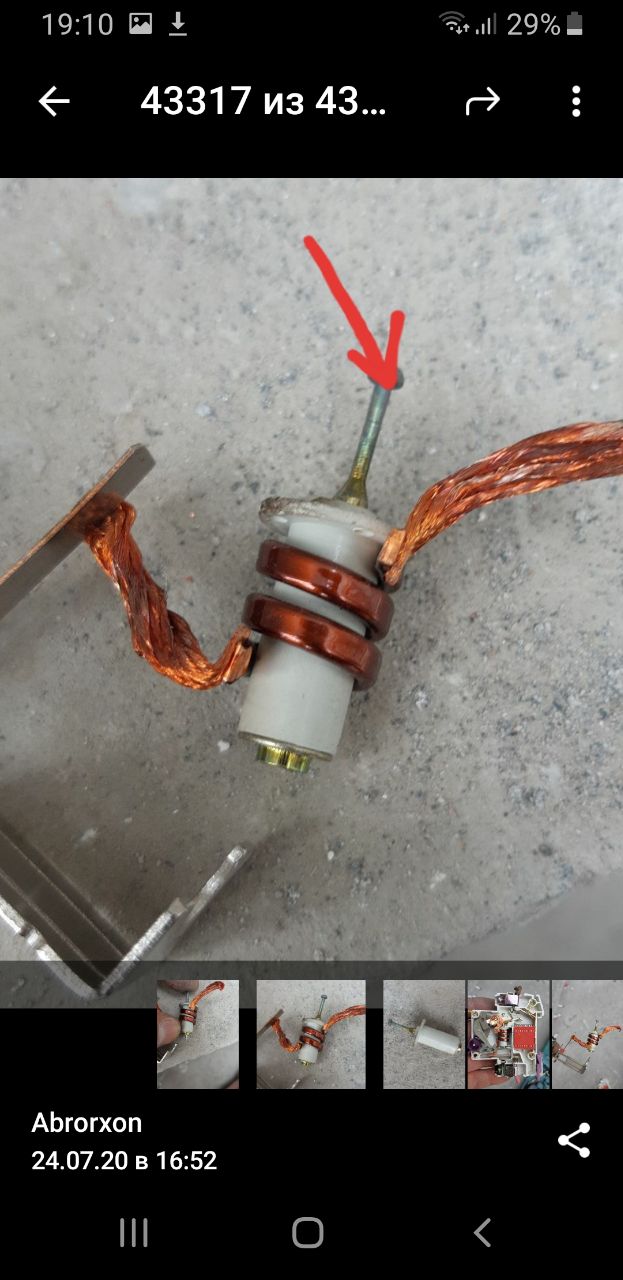

Автомат ичидан окадиган ток симини соленоидни атрофида 3та виток ураб, кейин Автомат пастидаги клемникка обориб куйган..
Ток нормада окканда(2, 4, 6, 10, 16, 25, 32, 40 А) бунака кичик токни хосил килган магнит майдони хам кичик булади, ва Соленоидни уртасида турган шток ичкарида туради..

КЗ булган пайтда эса, автомат ичидан окаётган ток бир онда 100 лаб Амперга чикиб кетади, энди бунака катта токни Соленоид ичида хосил килнан магнит майдони хам каттагина булади ва уша магнит майдондан таъсирланган шток тепага отилиб чикади ва автоматнт учириб юборади..
👇

2) Автомат ичида яна битта узгич бор, бу тепловой узгич, сиз шуни сурадиз..

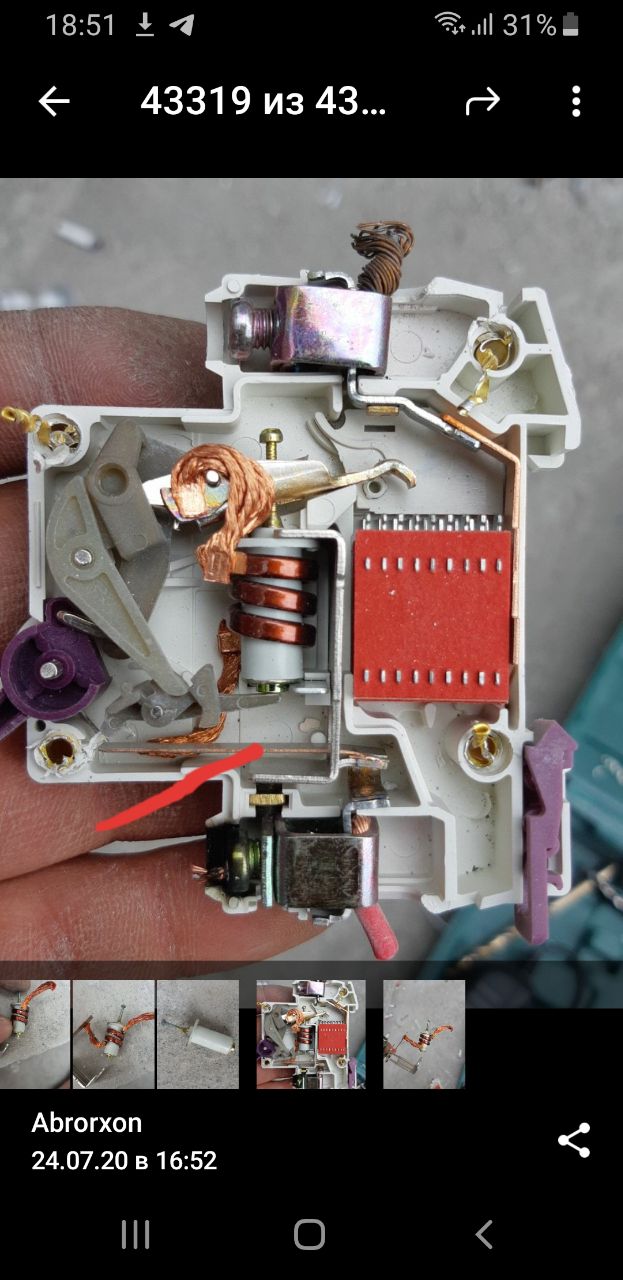

Бу узгич мана бу ерда.., мана шу
👇👇

Бу биметалл пластинка, 2та 2хил табиатли металлни бир бирига жипс ёпиштириб куйган, ток нормада булса бу пластина сал кийшайиб туради, ток нормадан ошса, масалан 16А автоматда ток 18А булса, унда бу пластинка янада букилиб, бориб, автоматни учириб юборадиган механизмга тегиб кетади ва автомат отади, учади..


Буни янада тушуниш учун, УЗО мавзусига оид маколани 3 варрогини хам кайта ташайман, шу ерда хам оддий автоматни ишлаш принципи тушунтирилган эди..
👇👇👇

УЗО у нима, нимага керак, ростдан хам у бу нарсага фойдаси борми, нега олдин кам эшитилган УЗО хакида...?

УЗОни тушунтиришдан олдин, оддий автоматга (автоматик узгич, яъни занжирда кузатилган перегрузни йоки КЗни сезиб, одамнинг иштирокисиз, узи автоматик равишда занжирни узиб к'у'ядиган курилма, узимиз билган уша автоматлар) тухталиб утмокчиман.

Автоматни ичида ток занжирини химоя килувчи 2та химоя узели булади:

1) КЗ пайтида реагировать киладиган "Эл. магнит узгич"

Яъни бу тизим, КЗ пайтида ток бирдан юкорилаб кетиб, 5х,10х кратный номиналга чикиб кетганида, мана шундай катта токдан автомат ичидаги соленоидчада каттагина магнит майдон хосил булиб, соленоидча уртасига тик'иб к'у'йилган харакатланувчи штифтнинг шиддат билан отилиб чикиб, автоматни оттириб юборадиган механизмни ишга тушириб юборадиган тизим бу.
Агар Ток номиналда булса, йоки номиналдан сал баланд булса соленоидчада токдан хосил булган магнит майдон слабый булади, уртадаги штифт ичкаридан чикиб келиб автоматни орттириб юборувчи механизмга уриладиган даражада булмайди.
👇👇

#malumot

УЗО, UZO

1⃣

2) Оддий режимда, занжирда перегруз булса, яъни кабелда окайотган ток шу кабел чидай оладиган кийматдан ошса, бундан буйогига кабел изоляцияси эриб кетиши хавфи булса, КЗ булиб, йонгин чикиши хавфи булса шуни олдини оладиган "иссикликдан таъсирланиб ишловчи узгич" булади (тепловой расцепитель).

Яъни автомат ичида, бир бирига жипс текказиб к'уйилган 2та узун пластинка бор, 2кала пластинка 2 хил табиатли металлдан ясалган. ( масалан 1таси темир, 2 - си цинк, йоки 1таси темир, 2 - си латун).

Автоматга кирган ток, юриб юриб мана шу 2та бир бирига жипс текказиб к'уйилган 2 хил металлдан ясалган пластиналарни атрофидан айланиб утиб кетади, токдан хосил булайотган иссиклик металл пластинага утиб, унияп киздириб туради озгина.

Энди металл пластиналар 2 хил металлдан ясалгани учун иссикликдан кенгайиши микдори хам 2 хил булади.

Масалан битта пластинка 0.2ммга кенгайса, 2- си 0.1 ммга кенгаяди ва мана шу кенгайишлар фарки хисобига бир тарафга огади. Ток номиналда булса огиш хам нормада булади ва автомат ишлаб тураверади. Ток номиналдан баланд булса, йоки бошкача айтсак занжирда озгина перегруз кузатилайотган булса биметалл пластинанинг хам кизиши нормадан купрок булади, нормадан купрок кизигагани учун бир тарафга нормадан купрок кийшайиб огади ва автоматни оттириб юборувчи механизмни ишга тушириб юборади, автомат у'чади яъни.
👇👇👇

#malumot

УЗО, UZO

2⃣
