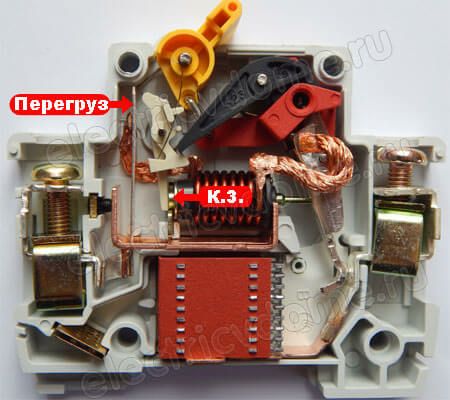

2) Оддий режимда, занжирда перегруз булса, яъни кабелда окайотган ток шу кабел чидай оладиган кийматдан ошса, бундан буйогига кабел изоляцияси эриб кетиши хавфи булса, КЗ булиб, йонгин чикиши хавфи булса шуни олдини оладиган "иссикликдан таъсирланиб ишловчи узгич" булади (тепловой расцепитель).

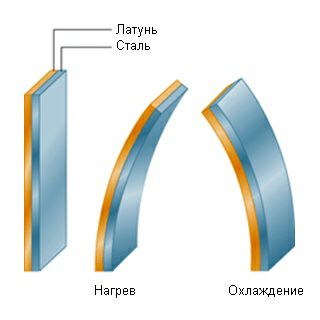

Яъни автомат ичида, бир бирига жипс текказиб к'уйилган 2та узун пластинка бор, 2кала пластинка 2 хил табиатли металлдан ясалган. ( масалан 1таси темир, 2 - си цинк, йоки 1таси темир, 2 - си латун).
Автоматга кирган ток, юриб юриб мана шу 2та бир бирига жипс текказиб к'уйилган 2 хил металлдан ясалган пластиналарни атрофидан айланиб утиб кетади, токдан хосил булайотган иссиклик металл пластинага утиб, унияп киздириб туради озгина.

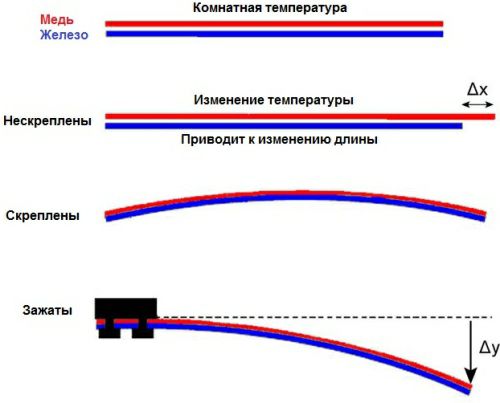

Энди металл пластиналар 2 хил металлдан ясалгани учун иссикликдан кенгайиши микдори хам 2 хил булади.
Масалан битта пластинка 0.2ммга кенгайса, 2- си 0.1 ммга кенгаяди ва мана шу кенгайишлар фарки хисобига бир тарафга огади. Ток номиналда булса огиш хам нормада булади ва автомат ишлаб тураверади. Ток номиналдан баланд булса, йоки бошкача айтсак занжирда озгина перегруз кузатилайотган булса биметалл пластинанинг хам кизиши нормадан купрок булади, нормадан купрок кизигагани учун бир тарафга нормадан купрок кийшайиб огади ва автоматни оттириб юборувчи механизмни ишга тушириб юборади, автомат у'чади яъни.
👇👇👇
