Ассалому алейкум Ахмадака  , дарс канака утди

Кимлага дарс утдиз

👍👍👍👍👍⚡💡✍️

😳😳😳😳

мана шу автомат👆👆 УСТРОЙСТВО ДИФФЕРЕНЦИАЛЬНОГО ТОКА (УДТ) дейилади.

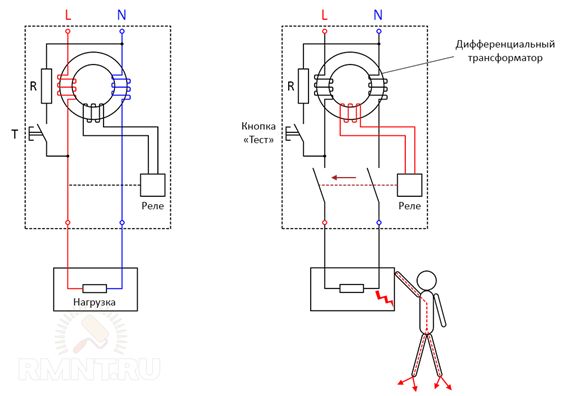

"Дифференциальный ток" дегани бу токлар фарки дегани, яъни фазадан занжирга кирайотган ва нолдан кайтиб чикайотган токларни бир биридан фарки дегани. Нормаль холатда бу токлар бир бирига теппа тенг, автомат ишлаб тураверади, ненормал холатда эса :

фазадаги ток = нолдаги ток + ерга утечка булайотган ток (10,20,30мА) булиб колади, УДТ ичидаги соленоидчада бу уз таъсирини курсатади ва УДТ отади.

Нега УДТ.., узимиз билган, урганиб колган УЗО, ДИФ терминлар кани..? - деса, УДТ бу умумий термин, узимиз билган УЗО хам, ДИФ хам УДТ оиласига киради, хар 2каласи хам "токлар фарки"га  ишлагани учун, яьни китобий айтсак "дифференциальный ток"ка ишлагани учун, умумий килиб Устройство Дифференциального Тока (УДТ) дейилади.

#malumot

УЗО, UZO

8⃣

Хууш..,демак давом этамиз.

УЗО - Устройство Защитного Отключение дегани, яъни узбекчасига "Бир нарсани химоя килиб токни узиб к'у'ювчи к'урилма" дегани.

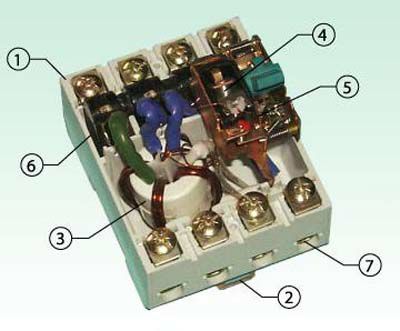

УЗОнинг реал, ички куриниши бундай, диккат килинса ичидаги думалок шаклда дифференциаль трансформаторини куриш мумкин, думалок соленоидчаси бор, фаза ва нол клемникдан симлар УЗО ичига кириб бориб, мана шу дифференциаль трансформатор соленоидчасини 2, 3та виток айланиб, яна чикиб кетган УЗО ичидан.
👇👇👇

#malumot

УЗО, UZO

1⃣0⃣


👆 УЗОнинг мана реал ички тузилмасидан куриниб турибдики УЗОнинг ичида хеч кандай биметалл пластиналар хам йук (тепловой расцепитель учун), КЗ булиб колса занжирни узиб юбориш учун уртасида штифти булган соленоиди хам йук. Яъни УЗО занжирдаши перегрузни хам билмайди, унга чора кура олмайди, занжирда Кфз булса уни хам билмайди, хеч кандай чора кура олмайди, каердан хам чора курсин ичида шу нарсага тааллукли узелларнинг узи булмаса, на теплушкаси булса ва на КЗ учун эл. магнит расцепители, уртасида штифти бор чулгамми булса..

УЗОнинг ичида дифференциаль трансформатори бор ва токларда небаланс булиб колса шуни сезиб занжирни узиб юборадиган дифференциаль химоя тизими бор холос, бошка хеч нарса йук.

Савол : Унда нимага одамни чалгитиб устига, корпусига 16А, 25А, 32А, 40А ва хоказо деб йозиб к'у'йган, барибир окайотган ток мана шу устига йозиб к'уйган токдан ошиб кетса хам УЗО тураверар экан хеч  нарса килмай, тутаб, эриб, йониб кетаверар экан, КЗ булса хам тураверар экан хеч нарса килмай, эриб йониб...

Жавоб : УЗОнинг устига йозиб к'уйган номинал токи бу - агар УЗО ичидан окиб утайотган ток, УЗО корпусига йозилган к'ийматдан ошиб кетса УЗОни ичидан юргазилган симлар, ичидаги дифференциаль трансформатор соленоидига 1, 2 виток ураб олиб утилган симлар кизий бошлайди, эрий бошлайди, узилиб кетиши мумкин, кейин УЗО ишламай колиши мумкин, яна мана шу кизишдан пайдо булган иссиклик УЗО ичида димланиб, УЗО ичи жуда кизиб кетиб, ичидаги кичкинагинк платачаси, радиодеталлари бузилиши мумкин, шунинг учун УЗОйим куп  йиллар хизмат килсин десанг, тезда бузилиб колмасин десанг, УЗО ичидан окайотган токни, яъни УЗОга уланган нагрузка токини мана шу корпусга йозилган кийматдан ошириб юбормаа!! - дегани, агар ток мана шу кийматдан ошса УЗО отади, токни узиб к'у'яди ДЕГАНИ ЭМАС!!

УЗО ФАКАТ ВА ФАКАТ ФАЗА ВА НОЛ СИМЛАРИДАГИ ТОКЛАР БИР БИРИГА ТЕНГ БУЛМАЙ КОЛСАГИНА, ЯЪНИ ТОК КАЕРГАДУР БЕГОНА ЖОЙГА УТЕЧКА БУЛСАГИНА ОТАДИ!!, бошка хеч нарсага ОТМАЙДИ, эриб, йониб кетаверади. УЗО КЗга хам отмайди, перегрузга хам отмайди!!
Каердан хам отсин, ичида бундай узелларни узи булмаса, таги йук булса..

#malumot

УЗО, UZO

1⃣1⃣

Ваалайкум ассалом, Шерали ака яхшимисиз..



Узр, ман энди бушаб, энди кирдим телеграмга..


Рахмат ока, уйлаб кураман буни хам..
