2019 December 23

C

Constantine in HWV ⟼ R&D
Doka

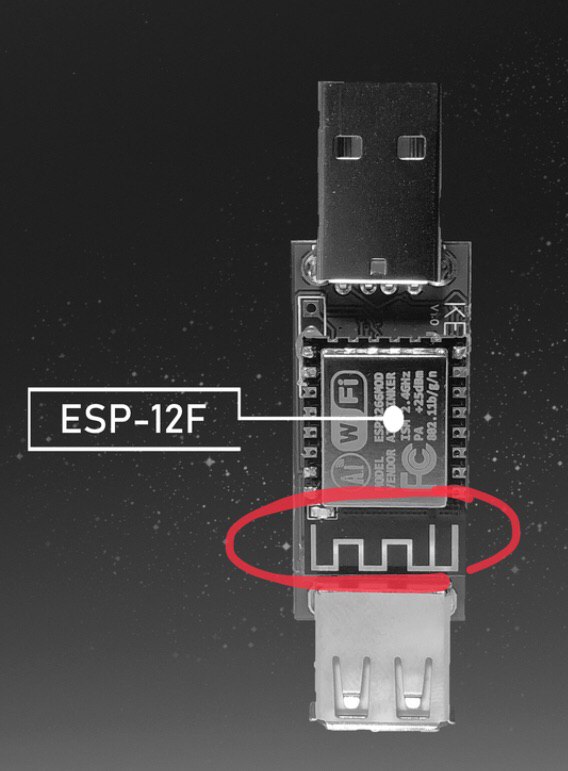

моё RF-сердце кровью обливается когда вижу ТАКОЕ
а что это обведено?
источник
22:42пожаловаться#1

#

# in HWV ⟼ R&D
Антенна
источник
22:50пожаловаться#2

A

Alexander in HWV ⟼ R&D
Полигон земли под антенной смущает?
источник
22:51пожаловаться#3

A

Alexander in HWV ⟼ R&D
https://www.digikey.com/product-detail/en/taiyo-yuden/EYSHSNZWZ/587-5646-1-ND/7104537
Digikey
EYSHSNZWZ Taiyo Yuden | RF/IF and RFID | DigiKey
Order today, ships today. EYSHSNZWZ – Bluetooth Bluetooth v5.0 Transceiver Module 2.4GHz Integrated, Trace Surface Mount from Taiyo Yuden. Pricing and Availability on millions of electronic components from Digi-Key Electronics.
источник
22:52пожаловаться#4

D

Doka in HWV ⟼ R&D
Alexander
Полигон земли под антенной смущает?
да как бы там ни полигона ни текстолита быть не должно, так то
источник
22:53пожаловаться#5

A

Alexander in HWV ⟼ R&D
Полноценный bluetooth модуль (с антенной).
3.5х8.5 mm
источник
22:53пожаловаться#6

A

Alexander in HWV ⟼ R&D
Doka
да как бы там ни полигона ни текстолита быть не должно, так то
По поводу текстолита не понял.
PCB антенна же не в воздухе держится.
Согласен, что железо рядом будет гадить качеству приема и передачи.
источник
22:54пожаловаться#7

D

Doka in HWV ⟼ R&D
Alexander
По поводу текстолита не понял.
PCB антенна же не в воздухе держится.
Согласен, что железо рядом будет гадить качеству приема и передачи.
она рассчитывалась под конкретное окружение, что рядом материал толщиной 1.6мм с диэлектрической проницаемостью определенной, а не с 3.2мм, например
источник
22:56пожаловаться#8

A

Alexander in HWV ⟼ R&D
Doka
она рассчитывалась под конкретное окружение, что рядом материал толщиной 1.6мм с диэлектрической проницаемостью определенной, а не с 3.2мм, например
Это я понимаю.
Но по одной картинке толщина не очевидна.
Плюс все-таки наблюдается определенного рода "выпил" и легкое следование требованиям производителя модуля.

Но в принципе модуль +25 dBm. В рамках одного помещения работать с большой вероятностью будет )
источник
23:00пожаловаться#9

D

Doka in HWV ⟼ R&D
Alexander
Это я понимаю.
Но по одной картинке толщина не очевидна.
Плюс все-таки наблюдается определенного рода "выпил" и легкое следование требованиям производителя модуля.

Но в принципе модуль +25 dBm. В рамках одного помещения работать с большой вероятностью будет )
покажи где там выпил
источник
23:05пожаловаться#10

D

Doka in HWV ⟼ R&D
с мощностью тоже раза в 4 обманул
+20 у 8266
источник
23:05пожаловаться#11

A

Alexander in HWV ⟼ R&D
Doka
с мощностью тоже раза в 4 обманул
+20 у 8266
источник
23:08пожаловаться#12

A

Alexander in HWV ⟼ R&D
На самом модуле написано PA +25 dBm )
источник
23:09пожаловаться#13

DG

Denis Gabidullin in HWV ⟼ R&D
Alexander
На самом модуле написано PA +25 dBm )
Ну ты сравнил.
Кому виднее — производителям или Доке?! :D
источник
23:10пожаловаться#14

A

Alexander in HWV ⟼ R&D

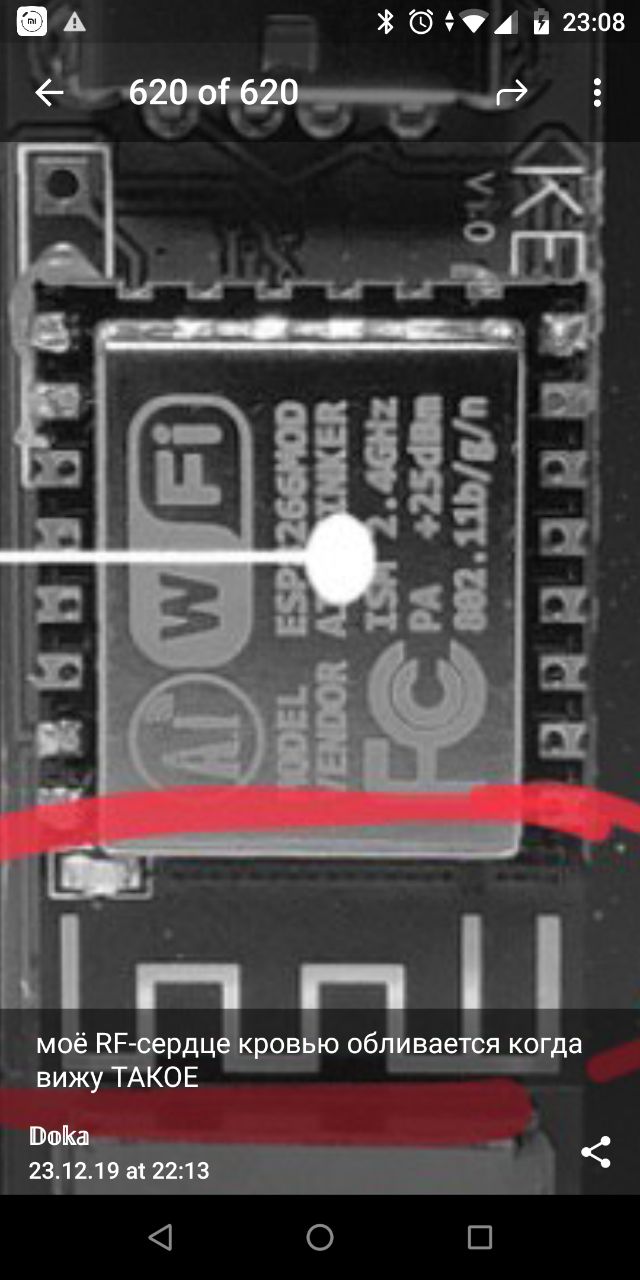

И кстати становится еще более неочевидным - возможно под pcb-антенной земли нет. )
источник
23:10пожаловаться#15

D

Doka in HWV ⟼ R&D
Denis Gabidullin
Ну ты сравнил.
Кому виднее — производителям или Доке?! :D
это китайские дБм. это и Доке понятно
источник
23:10пожаловаться#16

A

Alexander in HWV ⟼ R&D
Denis Gabidullin
Ну ты сравнил.
Кому виднее — производителям или Доке?! :D
Да, ступил
Приношу свои извинения.
источник
23:10пожаловаться#17

D

Doka in HWV ⟼ R&D

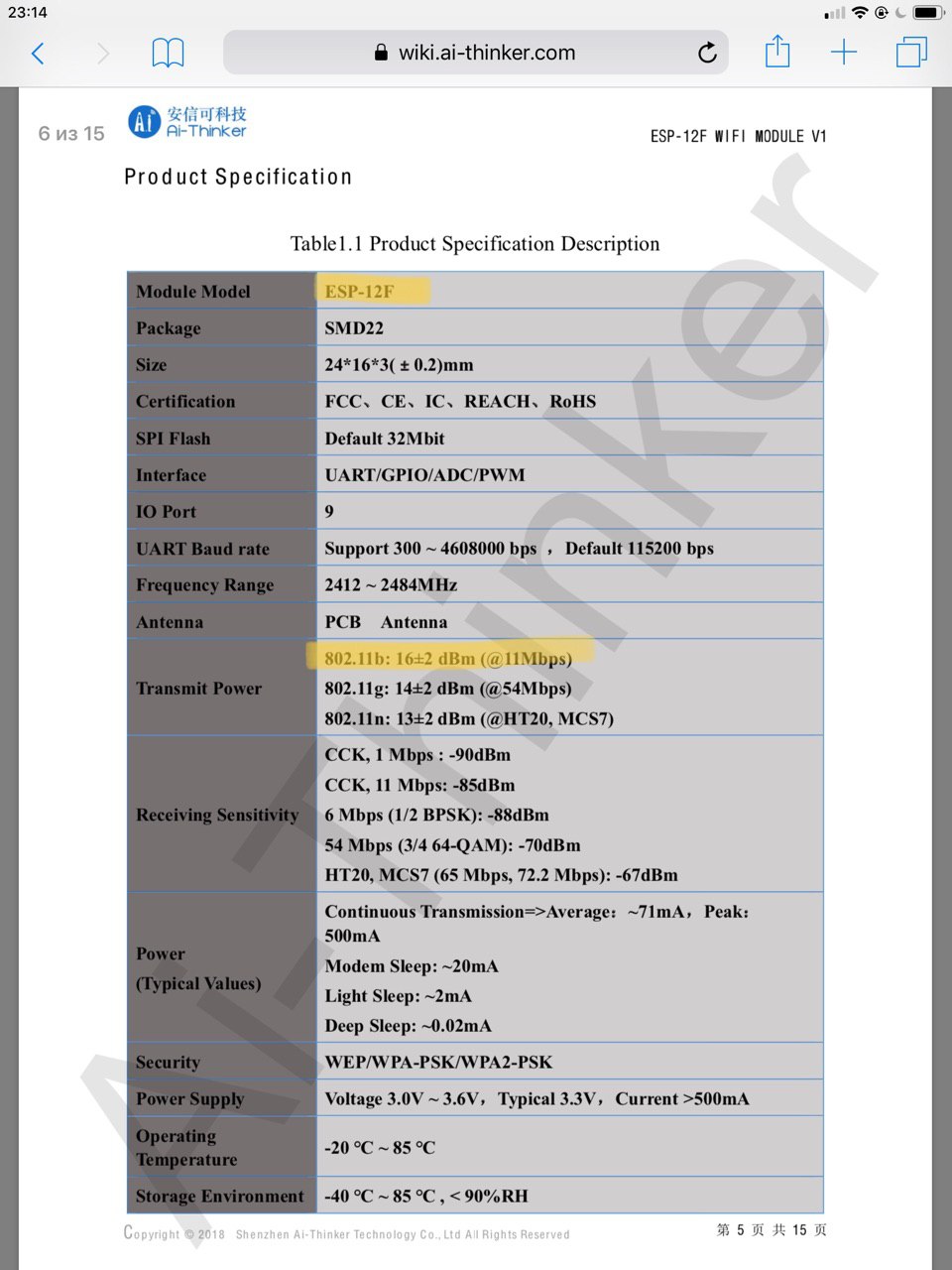

пруфы:
источник
23:14пожаловаться#18

D

Doka in HWV ⟼ R&D
https://wiki.ai-thinker.com/_media/esp8266/a014ps01.pdf
источник
23:14пожаловаться#19

D

Doka in HWV ⟼ R&D

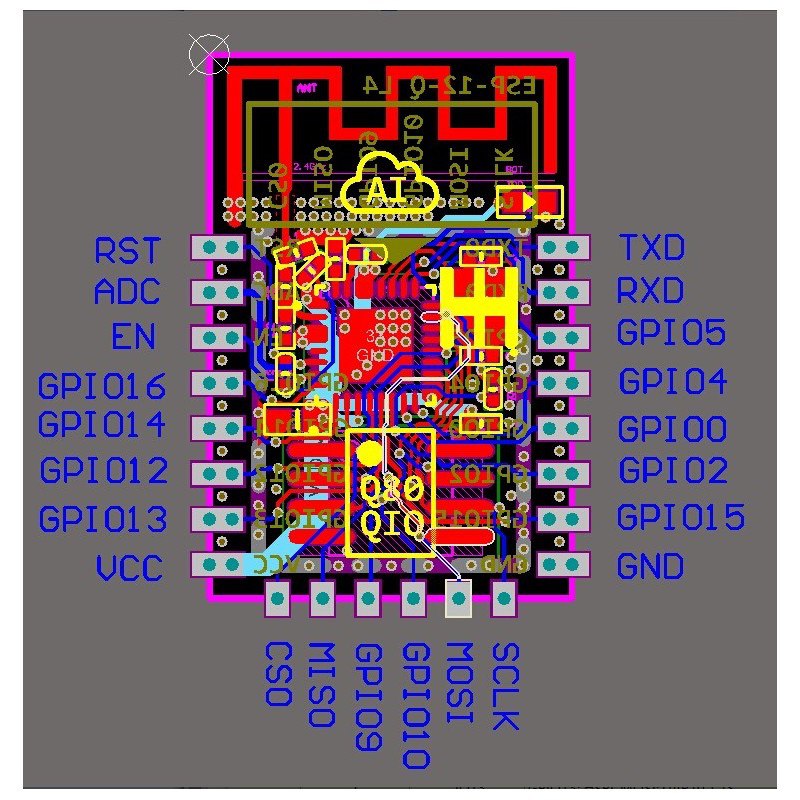

как видно с между ESP и антенной РА нету
источник
23:15пожаловаться#20
