Когда говорят, что транзистор , это ключ, это означает что он работает в ключевом режиме (быстрое нарастание напряжения затвора от 0 до требуемой величины), соответственно и его сопротивление меняется также быстро от большого до очень малого.

Но лучше ты статьи почитай)

Где люди хорошо рассказывают все)

Окей, спасибо)))

Вот смотри, очень просто разжевали люди (не углубляясь в тему, это то что тебе нужно)

Самая простая схема с транзистором и вместо нижнего транзистора - диод. Там же и сказано, почему вместо диода стали применять второй транзистор: сопротивление открытого диода все равно большое, соответственно потерей больше (нагрева) и КПД маленькое

Спасибо ещё раз, почитаю в свободное время)

Сворень. Шаг за шагом. Транзисторы. Книга

Огромнейшее спасибо за книгу! Почитаю!)

раз уж речь о книжках пошла, посоветуйте по механике/машиностроению/станкостроению чего.

Коллеги, нужны идеи/советы/набросы :)

Есть два пассивных пробника для осцилографа. Один работает прекрасно, у другого — проблема с компенсацией ёмкости: восходящий фронт во всем диапазоне подстроечного конденсатора выглядит перекомпенсированным. Я уверен, что проблема в пробнике, но не пойму в чем дело. Уже попробовал заменить подстроечник на фиксированный пленочный 1пф и совсем выпаять его — фронт подтягивается лучше, но все равно далеко до нормы.

Первый канал (жёлтый наверху, поверх голубого) — это тестовый сигнал снимаемый проблемным пробником без конденсатора (с кондером 1пф выглядит так же), он же снимается нормальным пробником на втором канале (зелёный внизу). Memory 1/2 (голубой наверху) — снятые проблемным пробником сигналы в минимуме и максимуме подстроечного конденсатора.

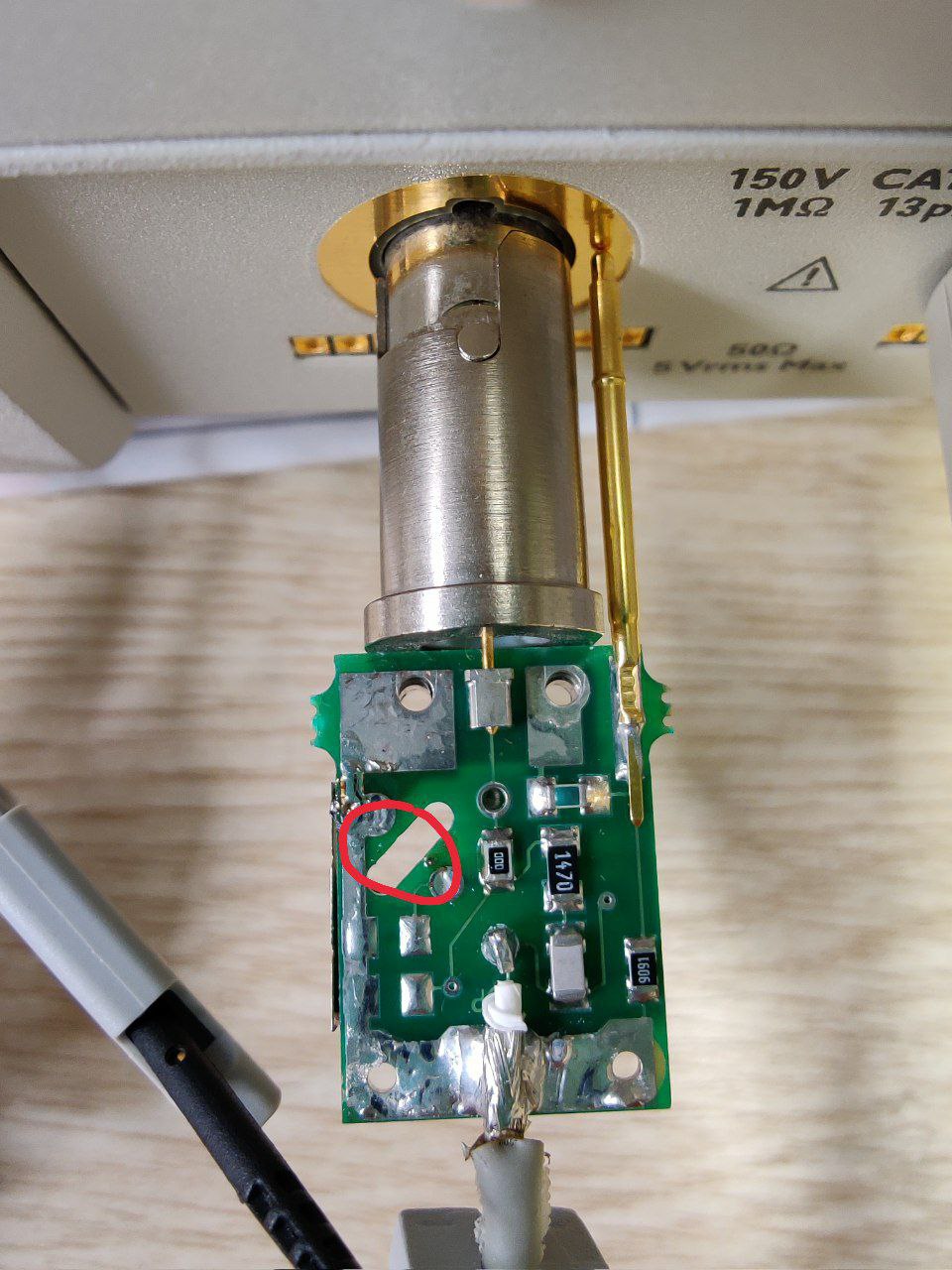

Тут был подстроечный конденсатор

Ты флюс нормально отмыл?
Там где единицы пикофарад - это влияет.

Еще эти кабели не гарантируют продольной герметичности - мб где-то в сырости лежали и влагой всё пофачило?

Вариант албанский, но можно спиртом тщательно протереть и просушить после.

Спиртом зубной щеткой потёр, в УЗ ванне поленился купать, честно сказать. Посмотрю завтра внимательно, спасибо!

Тоже вероятно, они мне достались б/у с длинной историей.
