Возможно состав разных чатов в целом схож, но на всякий случай продублирую свой вопрос сюда: сейчас знакомлюсь с темой метастабильности в плис и везде указывается формула вычисления MTBF, в которой в числителе время выхода из метастабильности. Получается что чем больше время выхода из метастабильности, тем выше MTBF? Как-то не получается осмыслить это логически - ведь если выход триггера будет долго в метастабильности, то это должно негативно повлиять на дизайн дальше

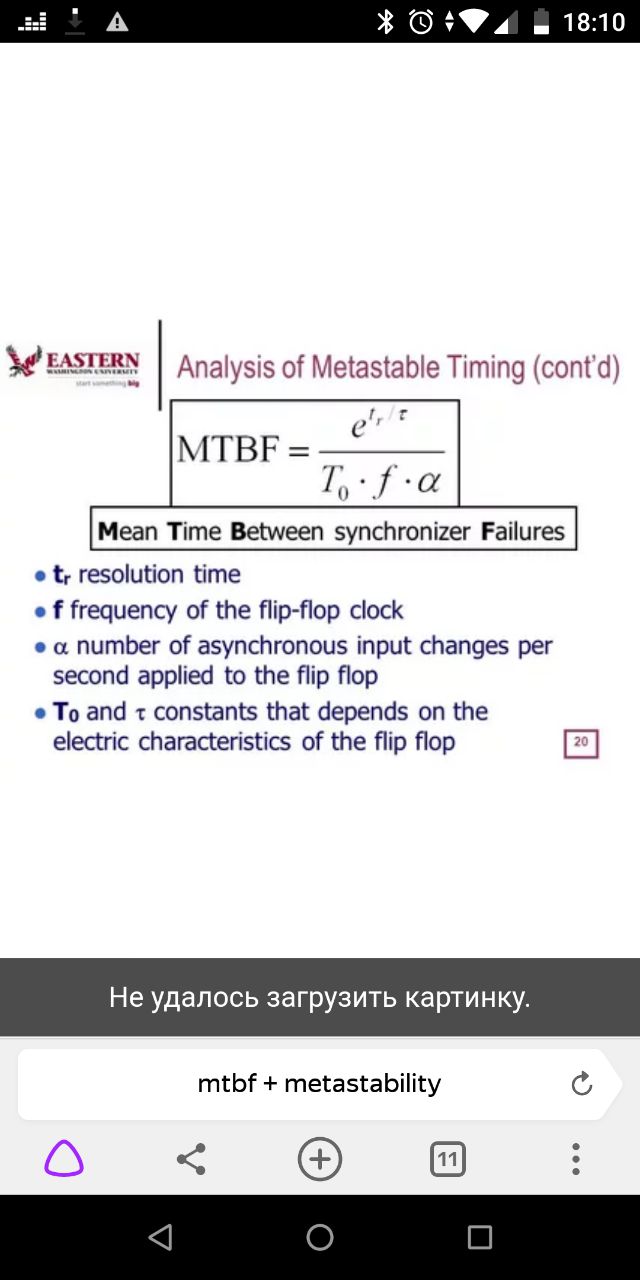

Эта формула?

да

Мб в числителе
e ** (tr/tau)

Не все переменные независимы, и tr ограничена рабочей частотой.

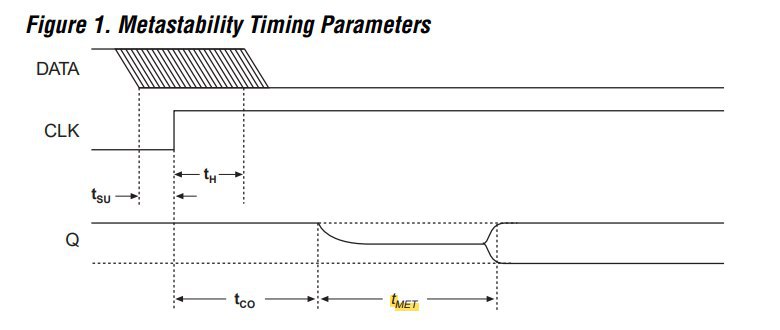

прикреплю на всякий скрин из манула

здесь  tMET - это в присланной формуле  tr

но в формуле отдельно еще есть рабочая частота, странно было бы не выразить в таком случае через нее

Что за мануал ?

https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/wp/wp-01082-quartus-ii-metastability.pdf и https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/an/an042.pdf

два мануала

Спасибо!)

Покормите манула мануалами

Хз...
Не могу сказать )
Предполагаю, что там не tr важно как таковое, а отношение tr/tau.
