M
Цитату можно из пуэ?. Т.е. от каждой розетки звездой вся земля должна идти?
Size: a a a
2020 March 10
E

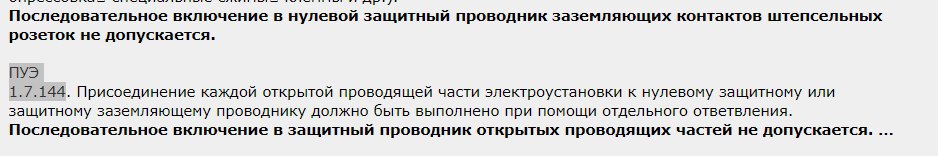

Нагуглил
OS
Что-то специалисты молчат. Есть в продаже такой тип розеток "проходная", куда провода не только приходят, но и уходят. Т.е, с "электрической" точки зрения подключение нескольких розеток как бы параллельное, если не учитывать сопротивление проводников, а технически - от розетки до розетки. При этом нужно учитывать, что ток к "ближайшей" розетке может многократно превосходить ток потребления "её" нагрузки. И, вроде как, длину такой цепочки положено/рекомендуют ограничивать, вроде бы тремя...
M
А где точка сбора земель?
e
В щитке ёпта
OS
При этом офигенно важно ни в одной такой "проходящей" розетке не перепутать нуль-землю-фазу...
M
10-20-30 метров земли от каждой розетки? Хороший пучек... нуну
M
Открытых частей! Читаем внимательно
M
Это даже не обсуждаем. Понятно
E
почему от каждой, если они каждая подключены трехпроводным кабелем, а в коробке гильхами обжато
M
Т.е до коробки... ближайшей?)
OS
Понятно, что картинка не из ПУЭ
E

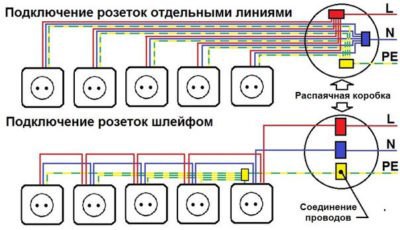

вот спецы пишут как правильно, ответвлениями а пе в гильзу
E
а не хлипкими болтиками в хлипкий клеммник
M
нижний рисунок что? Недопустим?
e
Что такое пучек?
e
Про трёхжильные кабеля местные диванные эксперты не в курсе?
OS
Варианты. Верхний - звезда. Нижний - шлейф. Грамотный электрик - сделает.
