NS
короче поэтому надо делать эпюр)
Size: a a a
2021 September 18
NS
чтобы даже тупой токарь понял, что нужно
sm
блин я уж и слово такое забыл за 20 лет
RK
да, кстати, так бы он тупо две детали сделал
S

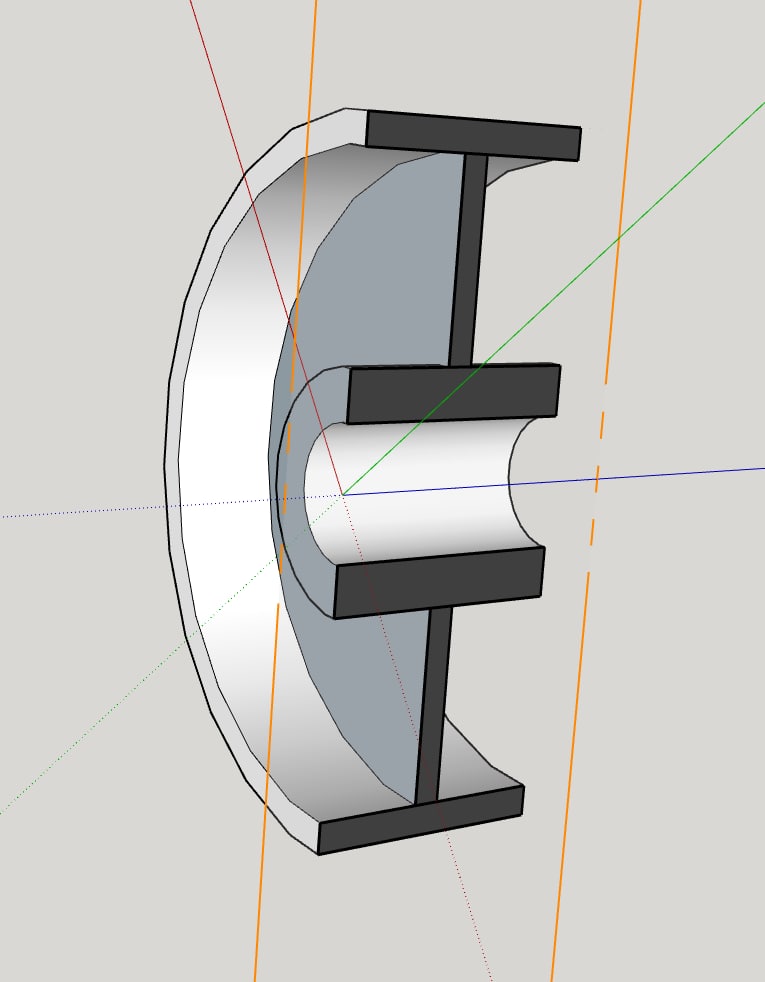

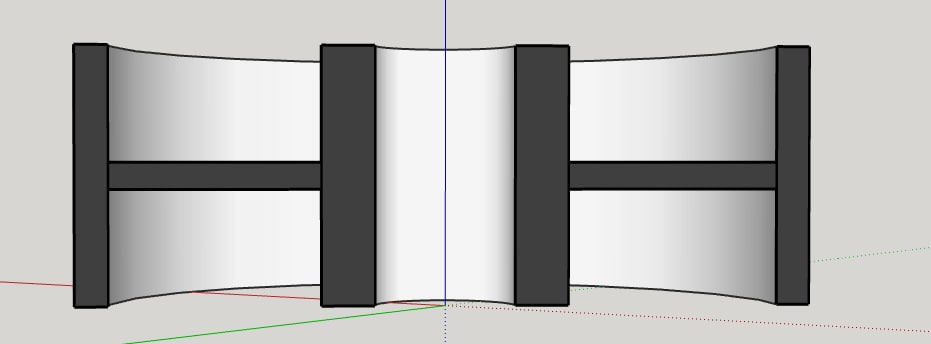

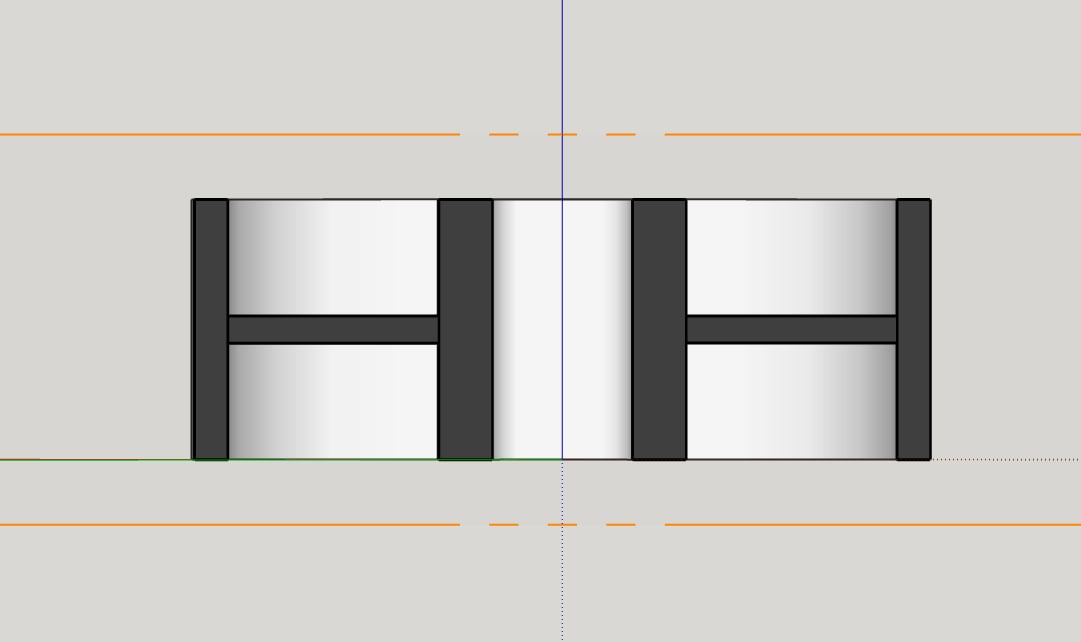

Если мы отключим перспективу, будет плоская шляпа, как на чертеже.
RK
так что это специально подготовленная шутка. но смешно все равно
S
Просто дебил почему-то посчитал, что сверху указаны не ширины, а диаметры, а на диаметры справа забил, кроме центральной сверловки.
NS

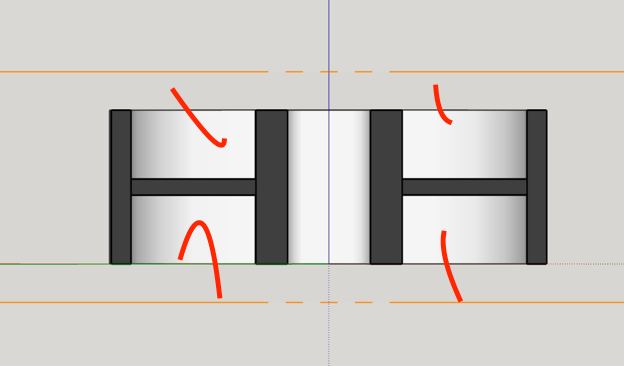

ну все правильно, но у штки, которая получилась на чретеже не должно быть вот этих линий
NS
хотя выносы размеров можно было перепутать
NS
корчое второй вид зарешал бы
S
То что за плоскостью сечения видно — оно бы и было на чертеже, не? 2 же.
NS

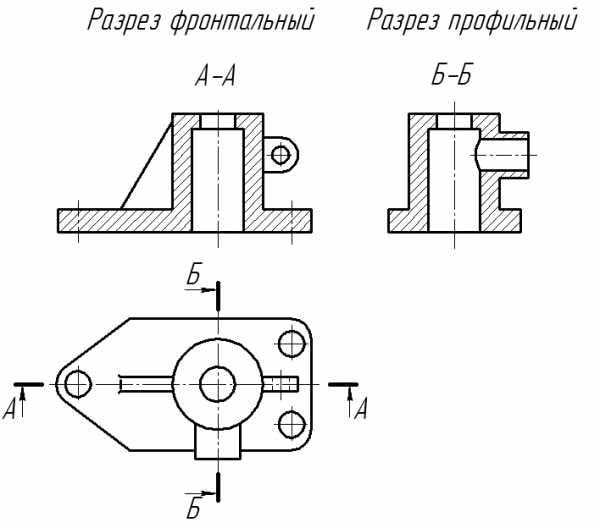

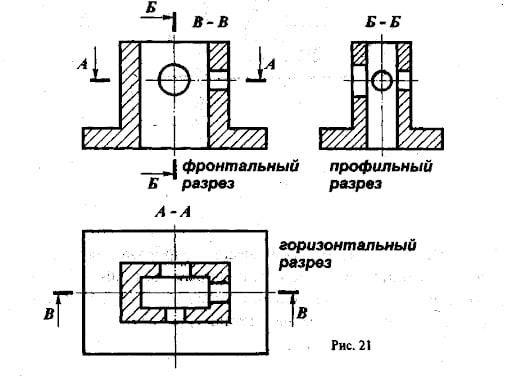

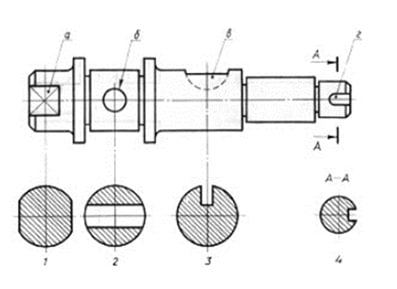

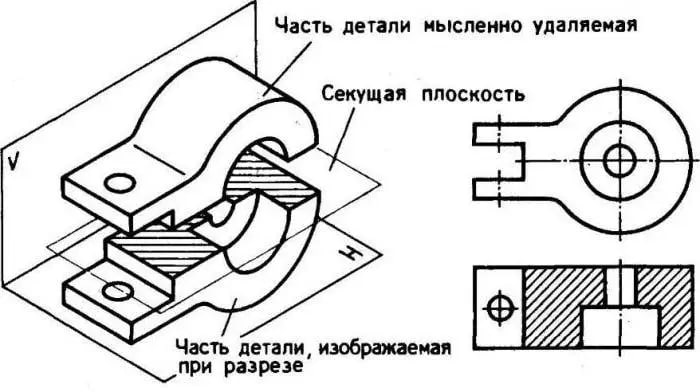

на сечении указывается только то, что посеклось, а на разрезе, то, что позади оказалось тоже
S
Короче, мне кажется, чертёж целиком ок.
