sb
shch
RT8205L

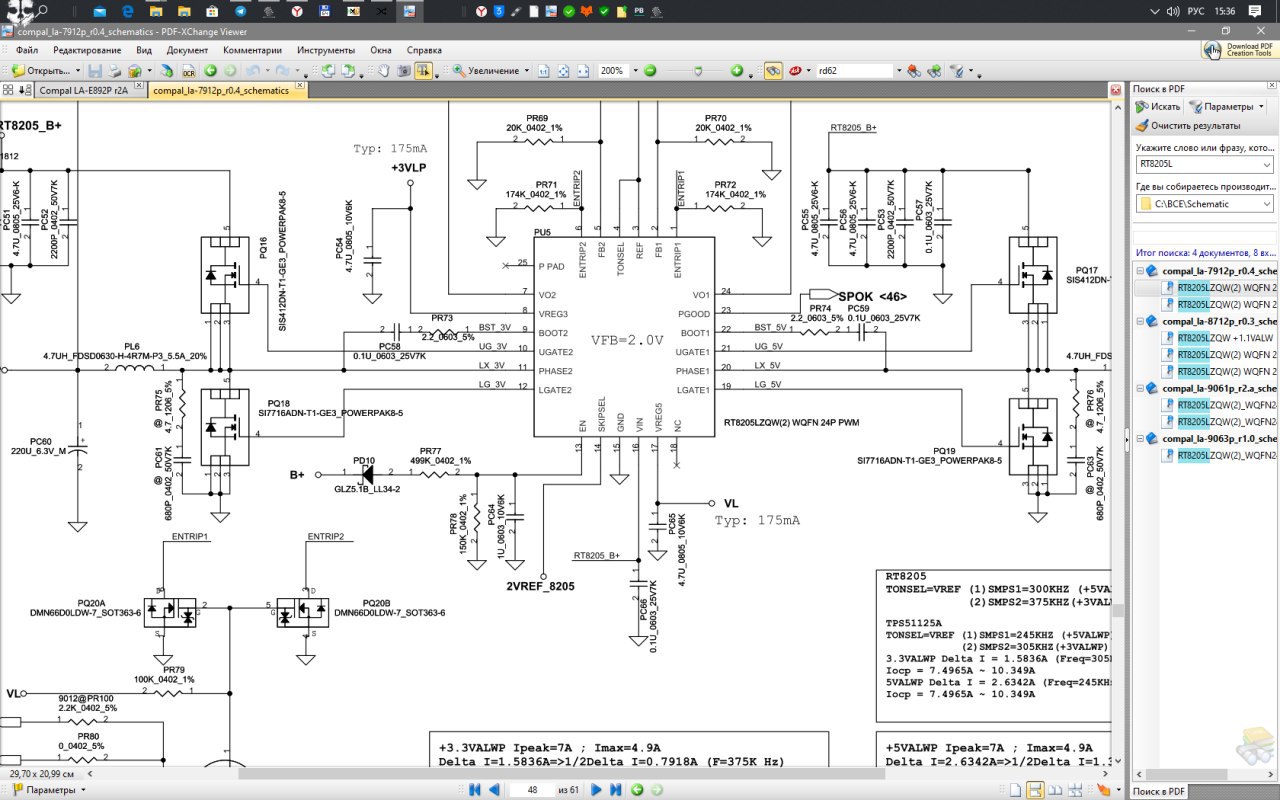

данный кусок откуда?
Size: a a a
2020 July 23
S
там 620к к земле включает LDO и готовность к старту. подтяжка к земле гасит все
s
данный кусок откуда?
Compal LA-7912p
sb
7912p стоит. Здесь энейбл формируется из B+ через делитель на резисторах диод зенера(стабилитрон) в нормальном включении, он на 5.1 вольта. 19-5,1=13,9в и уже с этого делителем получаем нужное
sb
а стаб там, потому что большое напряжение, им срезается часть
M
О, быстро все решается, однако, как только информация появлятся. А то - это, то, здесь, там. ))) Нафиг гадание. Нужны факты.
sb
О, быстро все решается, однако, как только информация появлятся. А то - это, то, здесь, там. ))) Нафиг гадание. Нужны факты.
я сам нашел что 7912 стоит.
sb
поиск хорошая штука.. а 7912, потому что самая распространенная, и большинство новичков с нее начинает)
s
поиск хорошая штука.. а 7912, потому что самая распространенная, и большинство новичков с нее начинает)
Да меня с толку сбило, что B+ приходит через катод->анод и уже в шимку, а я решил, что так не пройдёт (по аналогии с обычным диодом)
sb
shch
Да меня с толку сбило, что B+ приходит через катод->анод и уже в шимку, а я решил, что так не пройдёт (по аналогии с обычным диодом)
ну вспомни из курса, стабилитрон работает в обраном включении , ВАХ у него такая
s
ну вспомни из курса, стабилитрон работает в обраном включении , ВАХ у него такая
Спасибо, штудирую как могу литературу :)
M
поиск хорошая штука.. а 7912, потому что самая распространенная, и большинство новичков с нее начинает)
Поиск - штука хорошая, спору нет. Что до распространения - мы с коллегами несколько лет назад дискутировали. Как окаалось - все носит региональный характер. Поверьте, у нас 7912 не так часто попадалась за все это время... Так сложились обстоятельства, что называется. )
sb
shch
Спасибо, штудирую как могу литературу :)
что читаете?
sb
я Хоровица и Хилла кидал сюда
s
что читаете?
Искусство схемотехники.
+ Платт.
Публикации обычные из сети.
Смотрю ремонты на ютубе и принципы работы (импульсники и прочая)
+ Платт.
Публикации обычные из сети.
Смотрю ремонты на ютубе и принципы работы (импульсники и прочая)
sb
Хорошо.
Если что обращайтесь
Если что обращайтесь
s
Хорошо.
Если что обращайтесь
Если что обращайтесь
Спасибо
Д
Доброго всем! Ребят, подскажите, мать LA-5893p нет инита, была метрвая сетевуха, снял, прошил дампы с оф. сайта, сейчас питальники поднимаются все кроме +VGA_COREP (на PL9) на долю секунды поднимается и падает. на U21 так же прыгает DGPU_PWR_EN - этот сигнал формируется хабом.. и получается хаб приехал? (HM55)
n
если я правильно помню, там питание видика поднимается не сразу. пост-карта что говорит?
