А вот примерные чертежи которые кое как но прошли проверку )

Но это даже не рабочка, проект в релиз так и не пошел так как я сбежал с той конторы для которой это всё делал )

спецификации можно брать с магазина который это всё продаёт кстати

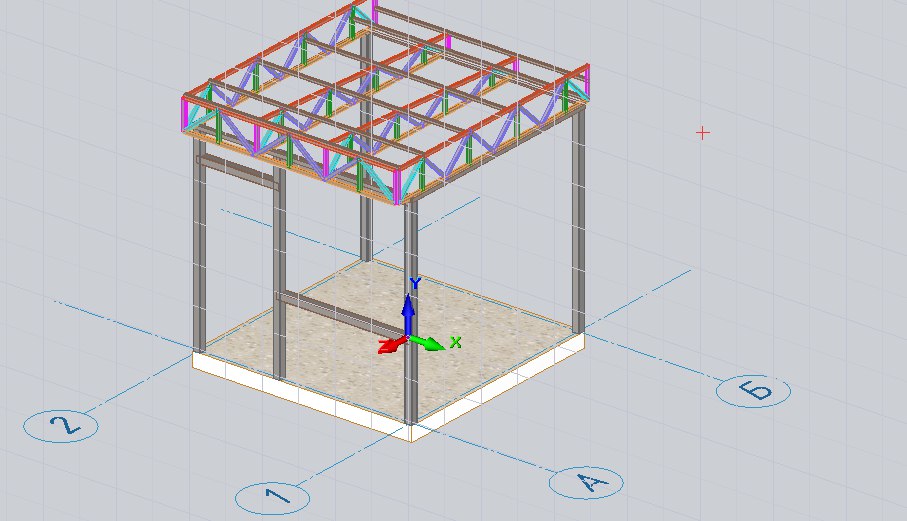

Визуализация для заказчика

Господи, как же это убого выглядит после работы с 3дс ))
Раньше всё в сапфире делал

Хорошо, спасибо огромное! Все посмотрю и прочту) а если говорить о МАФах как о скульптурных объектах? Ну, то есть, какие-то большие и крупные вещи, лэндмарки такие - есть что-то про это?

Я могу технологию объяснить ) Они все разные, бывают даже двух этажные

В кратце
1. Фундамент по размеру мафа 3 на 6 метров - самый стандартный
2. Закладные детали (тебе оно не надо)
3. Опоры на которых будут стоять фермы, обычно труба 50х50х3 либо 100х100х3 если 2 этажа
4. Дальше ставятся фермы (Оно тебе не надо)
5. Утеплитель из мин ваты заполняющий с направляющими из оцинковки (Тебе оно тоже не надо)
6. Дальше стены обромляются чем хочешь, внутри к примеру ДСП, сверху грунтовка,шпаклёвка краска и тд и тп. Либо тупо вагонка.
7. Снаружи либо алюкобонд (Догага багато) либо тупо профнастилом (Тем что крыши делают)
8. Сама крыша имеет уклон для отвода воды а по контуру прямой угол... (проще показать чем объяснить)

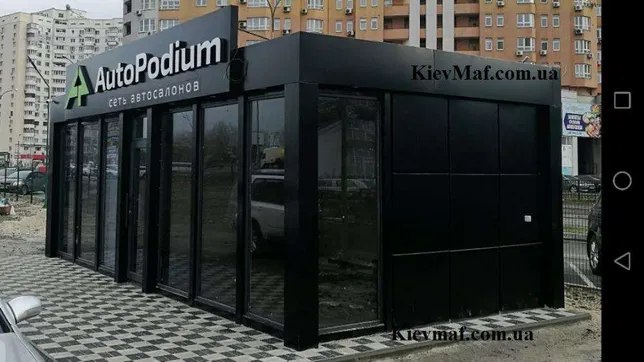

К примеру тут крыша кажется квадратной но  на самом деле она треугольная, просто люкобонд закрывает уклон

сзади 1 или 2 водостока в зависимости от уклонов

Над окнами обязательно делается... Слово из головы вылетило. Короче балка которая будет держать крышу )

А что мешает на развёртке показать лестн.клетку? Покажи на принтскрине, в чем конкретно вопрос.
