Топливная рампа.
Топливная рампа - обязательный элемент топливной системы двигателя внутреннего сгорания с распределенным впрыском.
Топливная рампа или рейка это отрезок полой трубки с закрытыми с двух сторон концами и отводами для подключения трубок меньшего диаметра, через которые топливо подается к форсункам.
Топливная рампа - один из элементов, "доставшихся" бензиновому мотору от дизельного двигателя. Еще один известный элемент, "перекочевавший" оттуда же в системы прямого впрыска - ТНВД.
В некоторых случаях форсунки прикреплены прямо к рампе. Топливная рампа используется практически во всех системах распределенного впрыска, хотя в некоторых конструкциях отвод топлива к форсункам происходит из корпуса регулятора.
История создания топливной рампы
В конструкцию системы впрыска топливная рампа пришла из практики создания дизельных двигателей, которые за счет конструктивных особенностей оснащались распределенным впрыском с момента изобретения. В эпоху карбюраторного впрыска топливная рампа на бензиновых двигателях не применялась, так как в этих системах топливо подается централизовано и не под давлением.
Конструкция и расположение топливной рампы

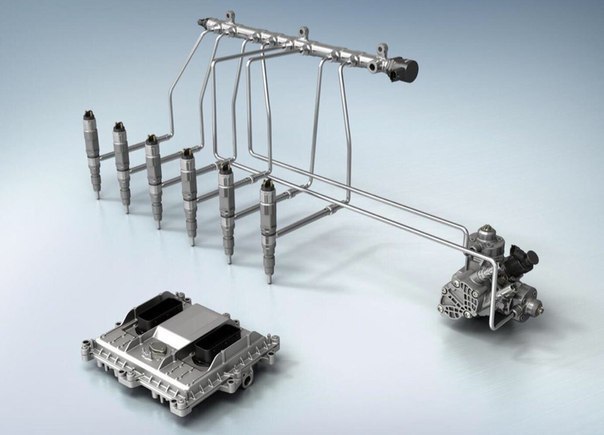

Как правило, рампа устанавливается на впускной коллектор двигателя. Кроме отводящих трубок, в рампе имеется отверстие с запорным штуцером для присоединения манометра, которым контролируют давление топлива. Для предотвращения загрязнения он закрыт пробкой с резьбой. Чаще всего рампу делают из стальной бесшовной трубы, способной выдерживать высокое давление. В случае с дизельным двигателем, оснащенным системой common rail, это давление может быть очень высоким.
Главное назначение топливной рампы подача топлива и распределение его по форсункам.
Вынимая топливные форсунки из рампы нужно проявлять предельную осторожность. Одно неверное движение может привести к необходимости замены форсунки
При работе нагнетающего насоса топливо поступает в питающую магистраль, расположенную в головке блока. Попав в рампу, топливо движется в направлении самого дальнего цилиндра. В некоторых конструкциях систем впрыска предусмотрен подогрев топлива теплом, которое выделяет при работе двигатель. Прогрев улучшает распыление.
Вопросы эксплуатации топливной рампы
Если по какой-то причине топливную рампу необходимо демонтировать, действовать нужно с предельной осторожностью, так как велик риск повредить распылители форсунок и контакты разъемов. Ни в коем случае нельзя допускать попадания грязи в открытые каналы и трубопроводы, так как после сборки она неминуемо попадет в форсунки и дело закончится, как минимум, их промывкой. На период проведения обслуживания отверстия нужно обязательно закрывать заглушками. Перед снятием топливную рампу можно очистить с помощью баллона со средством для чистки инжекторов. Ни при каких условиях не следует помещать рампу в растворитель для промывки, не отсоединив форсунки. Дело в том, что все отверстия в топливной рампе снабжены резиновыми герметизирующими кольцами, которые выйдут из строя, если поместить их в агрессивную среду. Кстати, в любом руководстве по ремонту можно найти рекомендацию менять резиновые прокладки в любом случае, даже если внешне они не имеют повреждений.
