И
75-100 кГц по мне золотая серидина. Единственное я не на IGBT делал, а на мосфетах. Хотя дискретные IGBT на 75 кГц точно есть, по сборкам не скажу.
Size: a a a
2017 October 22
AY
Очень интересно, мосфеты в мощных высоковольтных инверторах. Можете написать название мосфета который применяли в сварке.
И
Что ставят остальные - не скажу. Внутрянку видел только у Кемпи и Сварога
РХ
Andrei Yakavets
Очень интересно, мосфеты в мощных высоковольтных инверторах. Можете написать название мосфета который применяли в сварке.
Там IGBT вроде применяют же?
И
В 80% случаев IGBT
И
Мосфеты современные уже лучше IGBT даже на больших токах. Канал 30-40 мОм))
Смысл в IGBT для себя сейчас вижу только в промышленных решениях от десятков кВА и далее
Смысл в IGBT для себя сейчас вижу только в промышленных решениях от десятков кВА и далее
И
IGBT - дешевле, поэтому в масс продакшене они будут преобраладать еще какое-то время
РХ
Для меня всегда казалось удивительным, как полевики и IGBT транзисторы годняют такие большие токи, ведь пусть если даже кристаллы у них внутри достаточно большие, но ножки самих транзисторов на вид тонкие для таких токов.
И
10 кВт - это 50А примерно, все что больше уже идет на модулях и там выводы жирные под кабель. Что касается ног, то некий перегрев есть, но они короткие и много напряжения на них упасть не успевает. +-10-15 градусов на них будет, но на фоне самих ключиков и радиатора это мелочи
И
Как до железа дойду на инверторе - по теплу будет большая серия, все узлы тепловизором пройдусь покажу
И
+ думаю помоделируем в Comsol
И
И

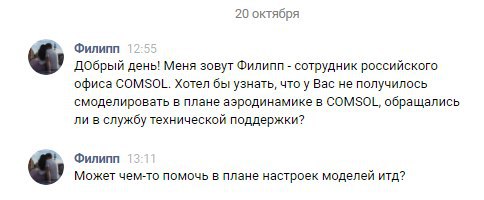

Я кстати в видео как-то чутка поругал Comsol и вот результат
РХ
Царь транзистор https://www.chipdip.ru/product/irg7psh73k10pbf
И
Вот что значит качественная поддержка)
И
220А при 25 градусах на кристалле. То есть такой ток можно получить если жидким азотом охлаждать
И
Все эти токи - параметр вторичный
И
Надо понимать сколько ты тепла сможешь отвести с корпуса
И
Без радиатора у тебя и от 5А кристалл расплавится
