если бы не вырез, он бы уперся в соседнюю плату и встал бы наклонно
Size: a a a
2018 December 23
PS
ну вот кстати те-же платы что я показывал наверное закажу в стедующий раз отдельно. потому что под одну половину нужен стенсил, а под другую нет
И как ты их будешь мазать потом? Тебе лучше заказать отдельно, но чтобы панель делали они. И стенсил туда же. В итоге будет несколько плат и на стенсиле также будут вырезы под панель. Я так делал на allpcb
PS
закажи 10 шт, придут не разломанными — все станет понятно 😀
Заказывал, лежат
IF
Ну вот я делал, тут плата и крышка с вырезами, но разделял V-cut-ом просто мне было удобно иметь вместе одним куском комплекты.
знакомые футпринты джеков, не с mutable instruments взяты случаем?)
PS
если бы не вырез, он бы уперся в соседнюю плату и встал бы наклонно
Да как наклонно, если он смд сверху паяется
PS
Значит он плате не мешает
PS
И соседней тоже не мешает
PS
Значит вырез сделан просто чтобы легче было ломать
KT
знакомые футпринты джеков, не с mutable instruments взяты случаем?)
Брал c MI сначала, но в результате потом сам перерисовал как мне нужно.
PS
ну вот кстати те-же платы что я показывал наверное закажу в стедующий раз отдельно. потому что под одну половину нужен стенсил, а под другую нет
У тебя влезет примерно от 4 до 8 точно
PS
Там калькулятор очень удобный
KT
У тебя влезет примерно от 4 до 8 точно
в один стенсил всмысле?
PS
в один стенсил всмысле?
Конечно
NK
Dm Dm будет жить. Поприветствуем!
T
Да как наклонно, если он смд сверху паяется

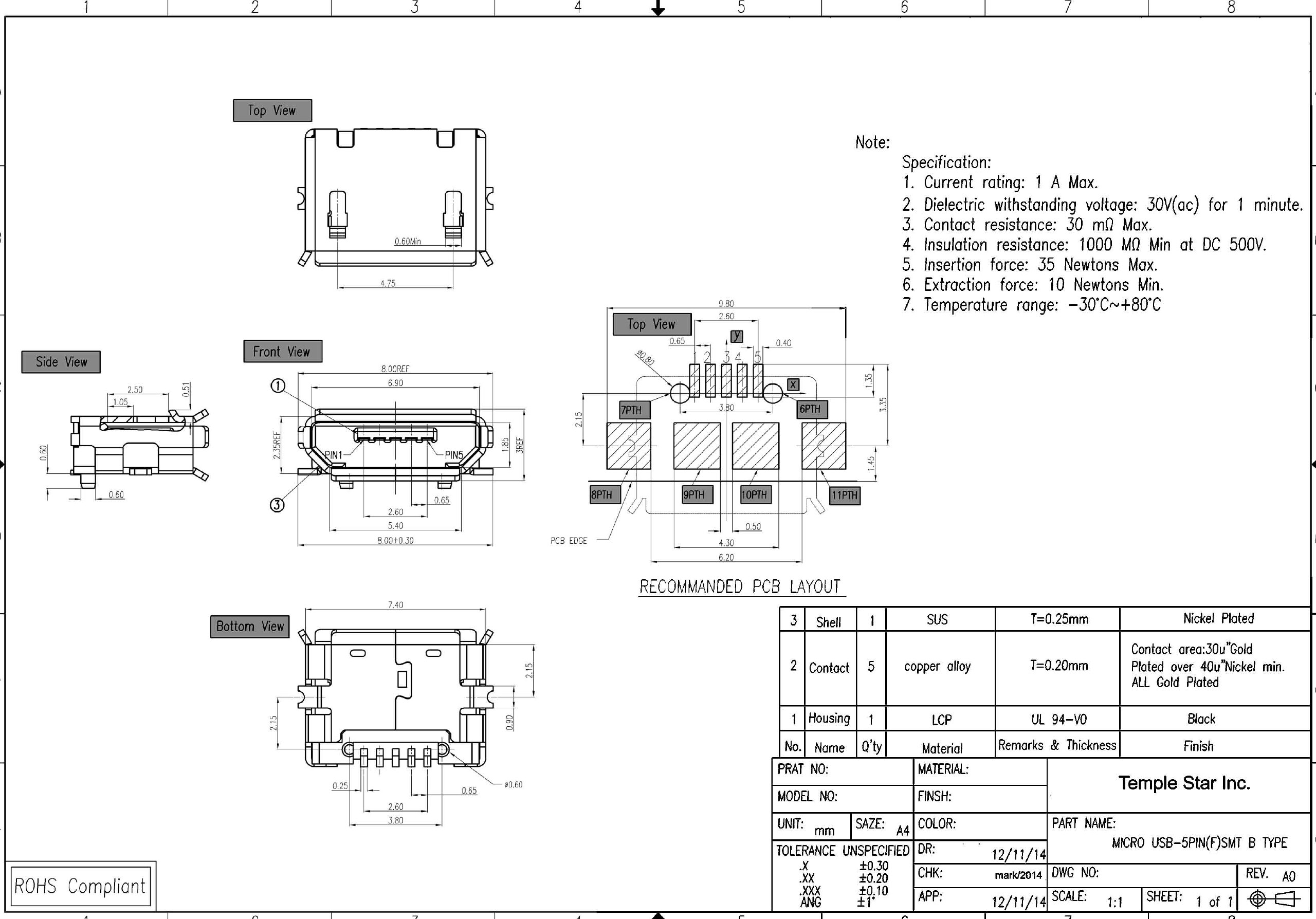

там отогнутые вверх и вниз части, на чертежах (и в реале) их видно https://www.temple-star.com/micro_usb/micro_usb_b_female_smt_spec.jpg
PS
там отогнутые вверх и вниз части, на чертежах (и в реале) их видно https://www.temple-star.com/micro_usb/micro_usb_b_female_smt_spec.jpg
Теперь понятно)
T
вот то, что отогнуто вниз, должно свисать с края платы и уходить под поверхность монтажа на пол-мм
IF
Брал c MI сначала, но в результате потом сам перерисовал как мне нужно.
во кстати вопрос, на счет модульных
там как то особо не запариваются за статику на входах выходах? а то хренова гора прводов все такое, не было проблем?
а то там по схемам у MI ни супрессоров ни стабилитронов ни диодов нет
на входе 100k резюк и собно все, как то ненадежно
или я это уже с основной работы зажрался требованиями к противоаварийке)
там как то особо не запариваются за статику на входах выходах? а то хренова гора прводов все такое, не было проблем?
а то там по схемам у MI ни супрессоров ни стабилитронов ни диодов нет
на входе 100k резюк и собно все, как то ненадежно
или я это уже с основной работы зажрался требованиями к противоаварийке)
KT
во кстати вопрос, на счет модульных
там как то особо не запариваются за статику на входах выходах? а то хренова гора прводов все такое, не было проблем?
а то там по схемам у MI ни супрессоров ни стабилитронов ни диодов нет
на входе 100k резюк и собно все, как то ненадежно
или я это уже с основной работы зажрался требованиями к противоаварийке)
там как то особо не запариваются за статику на входах выходах? а то хренова гора прводов все такое, не было проблем?
а то там по схемам у MI ни супрессоров ни стабилитронов ни диодов нет
на входе 100k резюк и собно все, как то ненадежно
или я это уже с основной работы зажрался требованиями к противоаварийке)
Ну вообще делается токовый вход на инвертирующем оу, он статики не боится.
KT
и конденсатор в оос ещё
