2019 October 31

NT

Nabiulin Timur in Deus Volt!
тогда рили слейв мк
источник
17:53пожаловаться#1

a

aum in Deus Volt!
или посчитать внимательно надо: взять разрядность АЦП, оценить приемлемый уровень наводок.
Исходя из этого попробовать оценить требуемый уровень сигнала и выходное сопротивление.
Или просто сделать макетку и замерить.
Может, все не так и страшно.
источник
17:59пожаловаться#2

a

aum in Deus Volt!
у нас тут недавно клиент узрел наводку на 1 метре кабеля =)
питание постоянного тока подавалось в том же экране что и аналоговый дифф сигнал и наводило. =)
источник
18:03пожаловаться#3

RS

Roman Storozhenko in Deus Volt!
Илья
Есть вопрос на пофантазировать! Я хочу вынести мозги управления инвертором на отдельную плату с дисплеем и прочей херней. Между мозгами и силой будет шлейф из проводочков, экранированный.
У меня достаточно большие частоты (до 500 кГц), лог. левел 3.3В. Не очень хочется прокидывать такое по шлейфу.

Из очевидных решений ШИМ и сигналы ошибки я могу перевести в диф. пару, например, с помощью какой нибудь микры RS422 или чего-то подобного.
А вот как пробросить аналоговые сигналы? Кидать сигнал не диффериницальный на условно 0,1В считаю не лучшим решением (хотя китайцы так делают). Какие есть варианты?
длина кабеля?
источник
18:21пожаловаться#4

И

Илья in Deus Volt!
Roman Storozhenko
длина кабеля?
10-15 см
источник
18:25пожаловаться#5

Y

Yaroslav in Deus Volt!
Илья
Есть вопрос на пофантазировать! Я хочу вынести мозги управления инвертором на отдельную плату с дисплеем и прочей херней. Между мозгами и силой будет шлейф из проводочков, экранированный.
У меня достаточно большие частоты (до 500 кГц), лог. левел 3.3В. Не очень хочется прокидывать такое по шлейфу.

Из очевидных решений ШИМ и сигналы ошибки я могу перевести в диф. пару, например, с помощью какой нибудь микры RS422 или чего-то подобного.
А вот как пробросить аналоговые сигналы? Кидать сигнал не диффериницальный на условно 0,1В считаю не лучшим решением (хотя китайцы так делают). Какие есть варианты?
А если терминированный коаксиал взять? Типа такого:
https://www.harwin.com/product-highlights/datamate-coax/
Harwin
Multiport Coax High-Reliability connectors
Harwin expands the Datamate range with Multiport Coax connectors: 6GHz, 50Ω contacts with high-reliability credentials & jackscrews for additional security.
источник
19:24пожаловаться#6

Y

Yaroslav in Deus Volt!
Там есть сразу версии с питанием
источник
19:25пожаловаться#7

И

Илья in Deus Volt!
Выглядит прикольно, но я с таким никогда не сталкивался)
источник
19:25пожаловаться#8

И

Илья in Deus Volt!
Надо взять SMA-SMA коаксиал и затестить как оно будет работать в условиях помех. Если зайдет, то можно будет брать такое
источник
19:26пожаловаться#9

NT

Nabiulin Timur in Deus Volt!
Yaroslav
А если терминированный коаксиал взять? Типа такого:
https://www.harwin.com/product-highlights/datamate-coax/
Harwin
Multiport Coax High-Reliability connectors
Harwin expands the Datamate range with Multiport Coax connectors: 6GHz, 50Ω contacts with high-reliability credentials & jackscrews for additional security.
бьюсь об заклад, что за цену этого разьема можно будет поставить еще один g474
источник
19:26пожаловаться#10

И

Илья in Deus Volt!
Ох блять, 50 баксов только мама😂
источник
19:29пожаловаться#11

Y

Yaroslav in Deus Volt!
Nabiulin Timur
бьюсь об заклад, что за цену этого разьема можно будет поставить еще один g474
Это да( Нужно глянуть, может китайцы их украли
источник
19:29пожаловаться#12

И

Илья in Deus Volt!
В принципе можно и одиночными SMA кидать, если оно будет хорошо работать
источник
19:31пожаловаться#13

И

Илья in Deus Volt!
Надо попробовать, вроде как здраво выглядит пока
источник
19:32пожаловаться#14

NT

Nabiulin Timur in Deus Volt!
Илья
Ох блять, 50 баксов только мама😂
lemo :DD
источник
19:32пожаловаться#15

Y

Yaroslav in Deus Volt!
Илья
В принципе можно и одиночными SMA кидать, если оно будет хорошо работать
Можно попробовать наколхозить своой аналог из подобных одиночных рч коннеторов и напечатанного пластикового бэкплейта с гайками
источник
19:35пожаловаться#16

Y

Yaroslav in Deus Volt!
Но работать должно. Вон в телевизор раньше микровольты с антенны тянули сотни метров с крыши, и работало. Там ещё в плюс работал 75r импеданс
источник
19:37пожаловаться#17

IF

Imya Familiev in Deus Volt!
чет мне кажется при любом раскладе диффсигнал проще
источник
19:41пожаловаться#18

IF

Imya Familiev in Deus Volt!

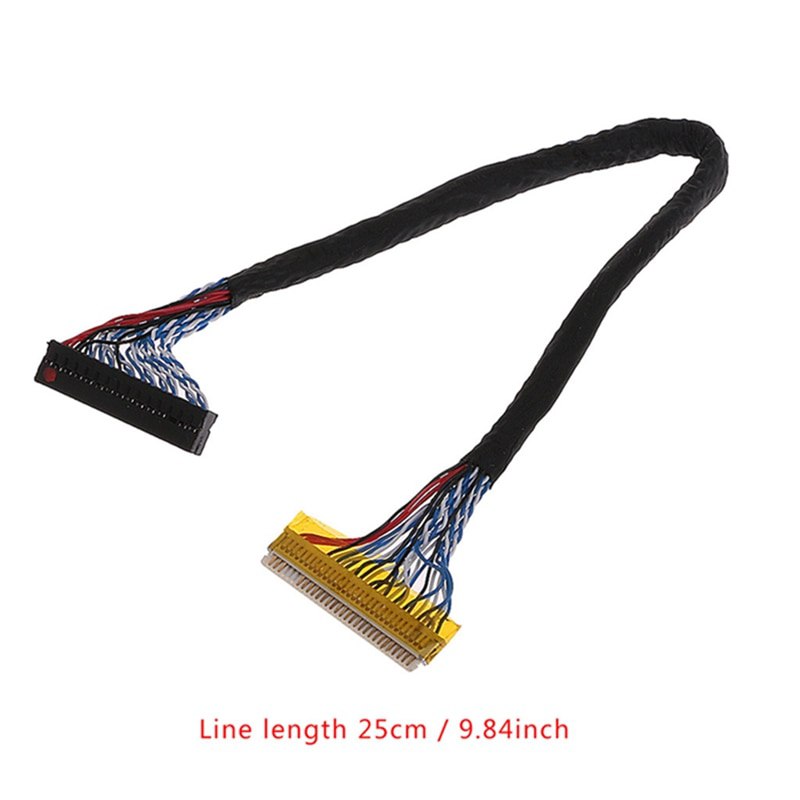

https://ru.aliexpress.com/item/32857030415.html?spm=a2g0o.detail.1000014.48.412c6771ZsIz5X&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.146400.0&scm_id=1007.13338.146400.0&scm-url=1007.13338.146400.0&pvid=dae3cf64-8856-4881-93b7-567bcf11ab64
aliexpress.com
42.21руб. 12% СКИДКА|8 бит LVDS кабель FIX 30 Pin 2ch для 17 26 дюймов ЖК/светодиодный контроллер панели 25 см-in Кабели from Бытовая электроника on AliExpress - 11.11_Double 11_Singles' Day
Покупай умнее, живи веселее! Aliexpress.com
источник
19:44пожаловаться#19

IF

Imya Familiev in Deus Volt!
такой готовый кабель поставил и ок
источник
19:44пожаловаться#20
