и затяните фронт сигнала
Size: a a a
2020 April 06
AD
Поэтому, Александр, если вам жить это очень мешает, то попробуйте затянуть фронты, увидите, как мощность помех снижаться будет
Еще как мешает, третий месяц не вылазим из лабораторного центра... аж рыгать уже хочется.
VK
вам этого должно будет быть достаточно
AD
Старым добрым методом - кондёр в затвор?
Так там готовый ключ от Техаса, с защитой по току, ему только инейбл, а он сам все сделает. Нету у него затвора "снаружи"))
VK
можете укоротить провода - тоже полегчает (уползёт мощность выше по спектру)
VK
Так там готовый ключ от Техаса, с защитой по току, ему только инейбл, а он сам все сделает. Нету у него затвора "снаружи"))
что за девайс?
VK

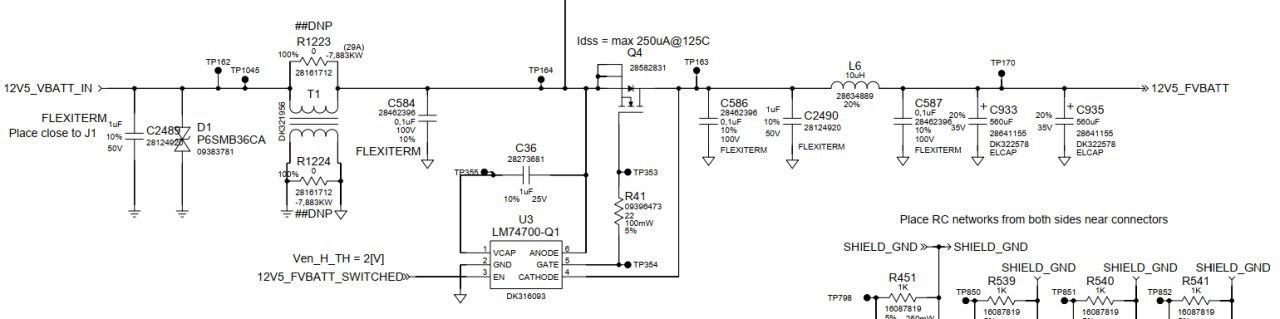

или лучше кусок схемы
AD
у вас там ключ верхнего плеча? попробуйте резистор в затворную цепь поставить ом ну скажем 40 для начала
Не, не мосфет, интегральный ключ с защитой.
AD
ваш провод - антенна.
Но меряем мы в проводах сейчас.
Оке, завтра попробуем разнести в стороны вязанки проводов.
Оке, завтра попробуем разнести в стороны вязанки проводов.
В
Смотри, две картинки. Это помехоэмиссия на проводах питающих устройство(12В, АКБ).
Внутри устройства просто HighSideSwitch для подключения "грелки",что находится вне прибора.
Если грелка включена 100% времени, никакого ШИМ, просто клю открыт все время- верхняя картинка.
Если на грелку подан ШИМ D=50% или около того= нижняя картинка.
Как блять столько шума может появлятся просто потому, что подлючают к устройству набор резисторов мощных, ума не приложу.
Внутри устройства просто HighSideSwitch для подключения "грелки",что находится вне прибора.
Если грелка включена 100% времени, никакого ШИМ, просто клю открыт все время- верхняя картинка.
Если на грелку подан ШИМ D=50% или около того= нижняя картинка.
Как блять столько шума может появлятся просто потому, что подлючают к устройству набор резисторов мощных, ума не приложу.
провода до грелки имеют емкость, мож через неё и летит. На них надевал колечко?
AD
что за девайс?
Автомотив, пару процов, куча преобразователей.
Показать не могу, увы.
Показать не могу, увы.
VK
Но меряем мы в проводах сейчас.
Оке, завтра попробуем разнести в стороны вязанки проводов.
Оке, завтра попробуем разнести в стороны вязанки проводов.
все, что в проводе - то и в эфире, с учетом кратности длинны, конечно
AD
провода до грелки имеют емкость, мож через неё и летит. На них надевал колечко?
Хм,.. на них еще нет.
VK
Автомотив, пару процов, куча преобразователей.
Показать не могу, увы.
Показать не могу, увы.
понятно, какой-нибудь BTS70102. Управляете чем, бибикой?
AD
VK
а, грелкой. прошу прощения
VK
провод питания и провод земли - рядом идут? или петля есть?
AD
Ой, напиздел. Первую картинку забудьте.
VK
точно поможет ферритовое кольцо, один-два витка вокруг него сделайте.
VK
можно пробовать фильтры проходные
