В цикл я уже уложился, но вижу что запас есть
A
И что такого в ассемблере? это же DSP
KT
К сожалению в мануале другое шасси, другие микры.
Думаю, стоит-ли возиться..
При подключении к ПК телик детектится, винду издает звук "подключение устройства"(еще неделю назад телик нориальнро работал), загорается светодиод наведения ПДУ, но полрзрительно нет даже намека на подсветку(долно быть "галло" едвазаметное). Я посему и решил, что это блок подсветки.
Можно купить на местном Авито блок БУ, за 1000р, попробовать всадить его, вдруг взлетит.
Бо без схемы возиться можно на пенсии, когда некуда спешить...
Вот микра, что дрочит транссформаторы подсветки:
STR-H7204
Даташита не могу нигде найти на нее.
Думаю, стоит-ли возиться..
При подключении к ПК телик детектится, винду издает звук "подключение устройства"(еще неделю назад телик нориальнро работал), загорается светодиод наведения ПДУ, но полрзрительно нет даже намека на подсветку(долно быть "галло" едвазаметное). Я посему и решил, что это блок подсветки.
Можно купить на местном Авито блок БУ, за 1000р, попробовать всадить его, вдруг взлетит.
Бо без схемы возиться можно на пенсии, когда некуда спешить...
Вот микра, что дрочит транссформаторы подсветки:
STR-H7204
Даташита не могу нигде найти на нее.
Я думаю что нужно детально проверять всё. начиная с дежурки и PFC.
Самая частая поломка - сохнут электролиты, увеличиваются пульсации. начинает глючить, слетает прошивка, ну или вообще в разнос всё идёт.
А может и вообще оловянные усы выросли или "несмываемый" флюс где-то прореагировал.
То, что не включатся подсветка. может просто тупо разрешающий сигнал на неё не приходит.
Так что надо не пытаться подключить к телику комп. а спокойно и детально проверять всё с начала от сетевой вилки.
Самая частая поломка - сохнут электролиты, увеличиваются пульсации. начинает глючить, слетает прошивка, ну или вообще в разнос всё идёт.
А может и вообще оловянные усы выросли или "несмываемый" флюс где-то прореагировал.
То, что не включатся подсветка. может просто тупо разрешающий сигнал на неё не приходит.
Так что надо не пытаться подключить к телику комп. а спокойно и детально проверять всё с начала от сетевой вилки.
В
А чего за топология после пфц?
Флай
В
учитывая, что пленка - моща там мизерная была. Скорее всего или флай или в крайнем случае форвард
Да, там 30 вт было, ёмкость после пфц 3 мкФ плёночка, рипл на ней 50В
AD
Я думаю что нужно детально проверять всё. начиная с дежурки и PFC.
Самая частая поломка - сохнут электролиты, увеличиваются пульсации. начинает глючить, слетает прошивка, ну или вообще в разнос всё идёт.
А может и вообще оловянные усы выросли или "несмываемый" флюс где-то прореагировал.
То, что не включатся подсветка. может просто тупо разрешающий сигнал на неё не приходит.
Так что надо не пытаться подключить к телику комп. а спокойно и детально проверять всё с начала от сетевой вилки.
Самая частая поломка - сохнут электролиты, увеличиваются пульсации. начинает глючить, слетает прошивка, ну или вообще в разнос всё идёт.
А может и вообще оловянные усы выросли или "несмываемый" флюс где-то прореагировал.
То, что не включатся подсветка. может просто тупо разрешающий сигнал на неё не приходит.
Так что надо не пытаться подключить к телику комп. а спокойно и детально проверять всё с начала от сетевой вилки.
Сам БП работает, бо светодиод моргает на морде когда пультом кликаешь. Компьютер детектит подключение.
Думаю блок подсветки.
Короче нашли немного инфы по той МС.
Нужно осциллограф домой и ковырять.
Думаю блок подсветки.
Короче нашли немного инфы по той МС.
Нужно осциллограф домой и ковырять.
KT
БП может работать формально, но давать повышенные пульсации или самовозбуждаться.
В
Плохо что не находишь. Чтобы заложить просадку напряжения 20% на конденсаторе тебе надо миииинимум 1 мкФ на 1 Вт. Условно берем 200 Вт драйвер и получаем банку 220 мкФ. Решено делать на пленке - окей.
Про пленку 220 мкФ я молчу. Берем хотя бы 10 мкФ 450VDC, это уже огромный кирпич и при этом у тебя кондер будет полностью разряжаться. Окей, у нас 400 кГц, это прекрасно, при 10 мкФ до 0В не просядет, но такая частота ведет к другому - у пленке ripple current падает с ростом частоты. В итоге получается петушиная миска))
Про пленку 220 мкФ я молчу. Берем хотя бы 10 мкФ 450VDC, это уже огромный кирпич и при этом у тебя кондер будет полностью разряжаться. Окей, у нас 400 кГц, это прекрасно, при 10 мкФ до 0В не просядет, но такая частота ведет к другому - у пленке ripple current падает с ростом частоты. В итоге получается петушиная миска))
Напряжение правда приходилось задирать до 450В
AD
Да, там 30 вт было, ёмкость после пфц 3 мкФ плёночка, рипл на ней 50В
Я так и подумал..
Я когда-то на 100Вт делал, там была батарея из 4шт по 4,7мкФ 230V , тип X1, Chiefcon. Они здоровые шо пиздец. Других не было. На 100Вт, 4x4.7uF пульсация где-то 10% была, но я не уверен уже, давно это было.
Я когда-то на 100Вт делал, там была батарея из 4шт по 4,7мкФ 230V , тип X1, Chiefcon. Они здоровые шо пиздец. Других не было. На 100Вт, 4x4.7uF пульсация где-то 10% была, но я не уверен уже, давно это было.
AD
БП может работать формально, но давать повышенные пульсации или самовозбуждаться.
Овцу буду искать, или на али USB овцу купить, тогда ковырять.
AD
Думаю это лампы накрылись, и подсветка сразу выключается.
KT
Думаю это лампы накрылись, и подсветка сразу выключается.
Это как раз легко проверяется.
GB
Думаю это лампы накрылись, и подсветка сразу выключается.
Если по лампе откинуть и включить?
И
Да, там 30 вт было, ёмкость после пфц 3 мкФ плёночка, рипл на ней 50В
А тогда норм при такой частоте
AD
Это как раз легко проверяется.
А ну?
AD
Grzegorz Brzęczyszczykiewicz
Если по лампе откинуть и включить?
Хм, можно попробовать...
GB
Хм, можно попробовать...
Может быть, что в начале подсветка моргнёт
KT

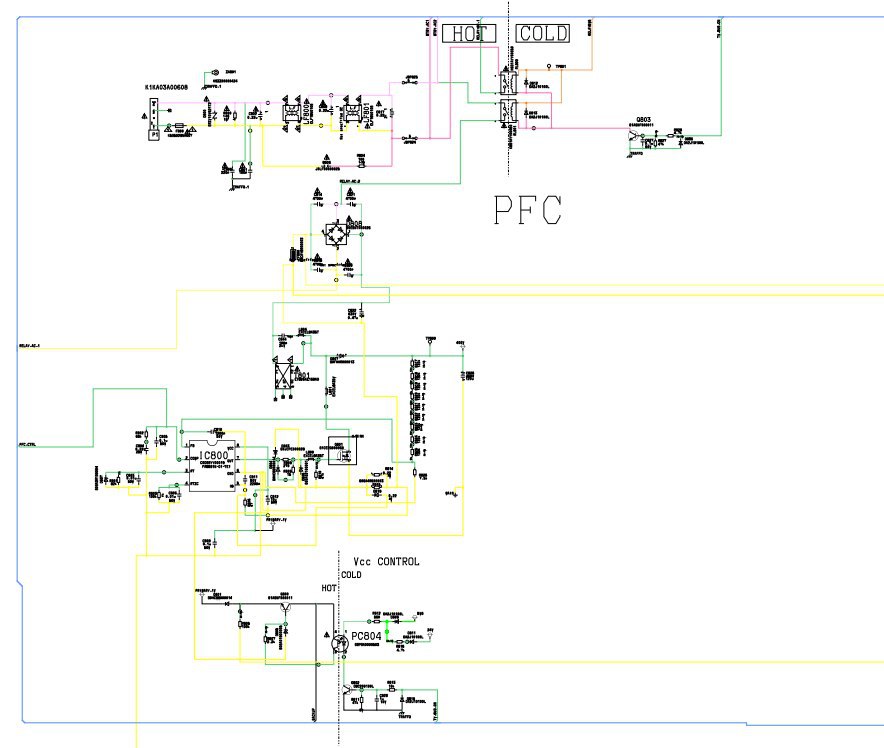

как-же у панасоника по-идиотски схемы нарисованы.....
AD
Вообще у европейцев в этом плане печалька(
Я вот ща в загнивающей тружусь.. пипец, отношение к рисованию схем хуже чем у нас.
У нас хоть ГОСТы есть, а у них кто как хочет.
Я вот ща в загнивающей тружусь.. пипец, отношение к рисованию схем хуже чем у нас.
У нас хоть ГОСТы есть, а у них кто как хочет.
