Спасибо) Это радует, т.к. размеры немного ограничены. А предохранитель вы не ставили по входу? Или только те, что в автомобиле?
Только то, что в авто.
Size: a a a
2020 April 21
И
Via 0.2/0.1 точно могут, меньше уже хз
Б
micro via или via in pad
Как via in pad в kicad делается?
К примеру пятак под бга 0.3мм, то просто via с внешним диаметром 0.3?
К примеру пятак под бга 0.3мм, то просто via с внешним диаметром 0.3?
AD
Проверил. Электролиты по входу на 35В.
Трансил парарлельно питанию P6SMB36CA т.е. корпус SMB, совсем не большой.
Трансил парарлельно питанию P6SMB36CA т.е. корпус SMB, совсем не большой.
AD
Елинственное что, все керамические кондеры, что непосредственно соединяют + и - питания - FlexiTErm серии, т.е. вибростойкие.
AD
А вот перечень тестов, которым подвергается кандидат в астронавты)
Хм... правда сюда не входят тесты на ISO - пульсы..
Хм... правда сюда не входят тесты на ISO - пульсы..
ДП
Добрый день всем. Кто может подсказать, почему в кейле при создании проекта под nrf52833 невозможно подключить библиотеки из пакета nRF_Drivers? Он просто отсутствует. Но если собрать проект под 52832 - все нормально.
Я только только пересел на Nordic, и не совсем ещё въехал в некоторые моменты)
Я только только пересел на Nordic, и не совсем ещё въехал в некоторые моменты)
Y
А вот перечень тестов, которым подвергается кандидат в астронавты)
Хм... правда сюда не входят тесты на ISO - пульсы..
Хм... правда сюда не входят тесты на ISO - пульсы..
Полезная таблица, спасибо
AD

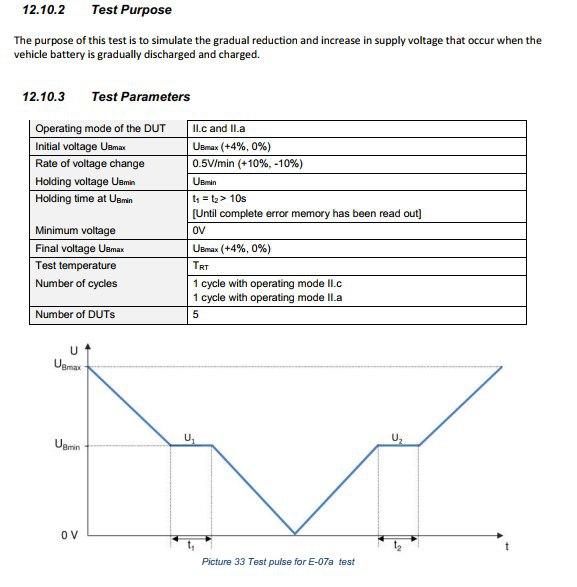

А это один из тестов. В данном случае №7. Ну и тому подобные.
M
Данила Песков
Добрый день всем. Кто может подсказать, почему в кейле при создании проекта под nrf52833 невозможно подключить библиотеки из пакета nRF_Drivers? Он просто отсутствует. Но если собрать проект под 52832 - все нормально.
Я только только пересел на Nordic, и не совсем ещё въехал в некоторые моменты)
Я только только пересел на Nordic, и не совсем ещё въехал в некоторые моменты)
А какими протоколами на нордиках занимаетесь?
ДП
У меня сейчас тривиальная задача стоит - хотя бы запустить его. Пытаюсь собрать проект под него в кейле, но nrf библиотеки не цепляются
DR
Резонит. У JLCPCB поясок переходныз 0.15 - а тут 0.1, иначе не развести
Странно.
https://www.xilinx.com/support/documentation/user_guides/ug1099-bga-device-design-rules.pdf
JLCPCB - трасса\зазор для многослоек 3.5 mil = 0.09 мм. Отверстие - 0.2\0.45, то есть поясок 0.125мм.
Смотрим, 0.8 мм. Сверло 0.25, диаметр отверстия 0.48. Делаем сверло 0.2, внешний диаметр 0.45.
Трасса 0.13 - то есть, в пределах возможностей.
Так что чёт вы гоните)
https://www.xilinx.com/support/documentation/user_guides/ug1099-bga-device-design-rules.pdf
JLCPCB - трасса\зазор для многослоек 3.5 mil = 0.09 мм. Отверстие - 0.2\0.45, то есть поясок 0.125мм.
Смотрим, 0.8 мм. Сверло 0.25, диаметр отверстия 0.48. Делаем сверло 0.2, внешний диаметр 0.45.
Трасса 0.13 - то есть, в пределах возможностей.
Так что чёт вы гоните)
GZ
ну сказал что быо не прав... ари фметика подвела
KN
как мне согнуть плату в альтиум?
KN
ну или точней как сказать алтиуму что вся моя плата - гибкая?
KN
никак
И
Бла
Как via in pad в kicad делается?
К примеру пятак под бга 0.3мм, то просто via с внешним диаметром 0.3?
К примеру пятак под бга 0.3мм, то просто via с внешним диаметром 0.3?
А хз даже, кикад может и не уметь, не тот уровень софтины
И
ну или точней как сказать алтиуму что вся моя плата - гибкая?
Создать стек гибкой платы
И
Для этого есть режим 1 для работы со стеком, укажи местом сгиба всю плату
KN
Создать стек гибкой платы
там есть галочка "is flex"
