Но с таким нужна фрезеровка точная, чтобы люфтов не было. Иначе разьебут
Size: a a a
2020 April 28
PS
Ну или клеем сверху насе'рить
DR
Реально такой мелкий вылет у usb?
Погоди, проверю
DR
@Misaka10031 а сделай завтра вылет usb 2.2 мм плиз, это позволит корпус и печатать, и фрезеровать, и из красного дерева резать
2.2 миллиметра? Посмотрю, позволит ли разъём
DR
он плату уже вроде отправил
Нет ещё
DR
И это, что за 3пин и 2пин? они нужны для быстрого доступа?

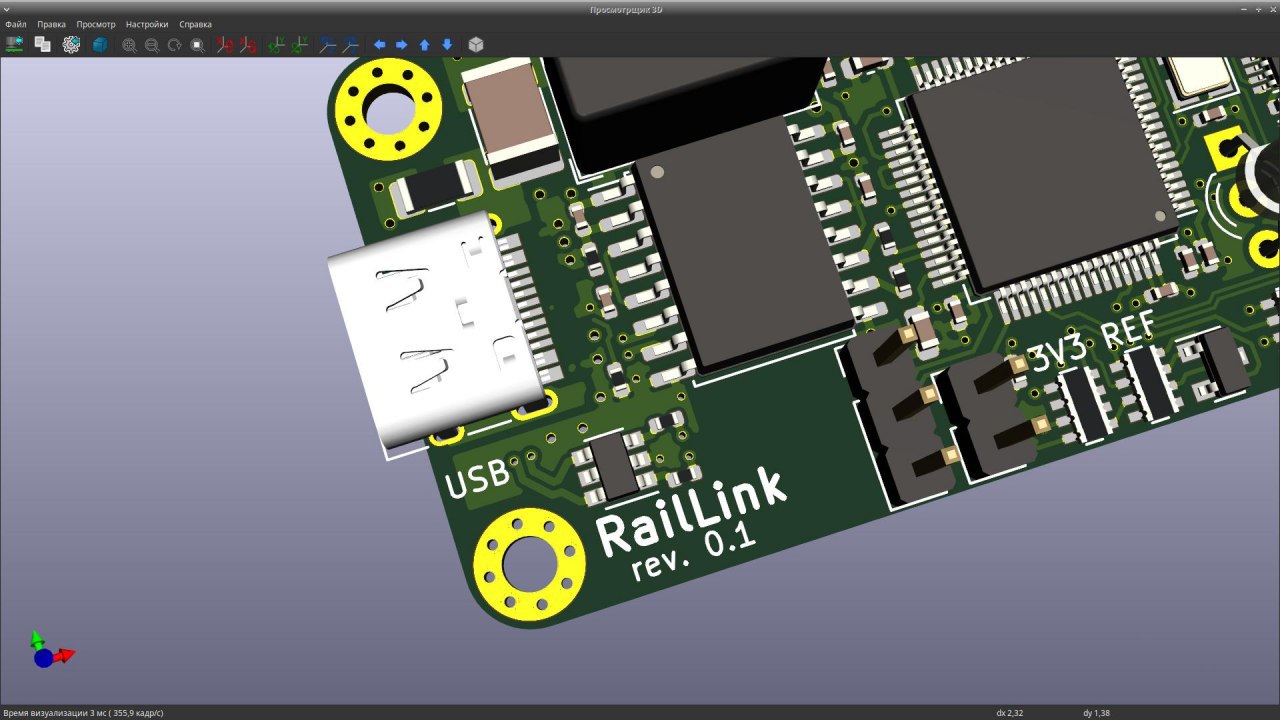

3 пин - это SWD проца, 2 пин - если ты отладчику не сообщаешь извне питание таргета, то надо замкнуть, эта перемычка подаёт 3.3В на питание буферов
DR
Я кидал же тут ссылку вроде на применяемый разъём
DR
DR
@Misaka10031 а можешь usb выдвинуть так, чтобы он на 0.4 мм от платы выступал? Я тогда корпус из алюминьки запилю + можно будет на всех желающих сделать
Вылет такой потому что вот Илья писал
DR
1.55мм вылет хватит? Больше низзя, там фрезеровка близко иначе слишком
DR
3 пин - это SWD проца, 2 пин - если ты отладчику не сообщаешь извне питание таргета, то надо замкнуть, эта перемычка подаёт 3.3В на питание буферов
Быстрого доступа не будет, они будут внутри корпуса
И
2.2 миллиметра? Посмотрю, позволит ли разъём
2 мм стенка + 0.2 мм допуск на установку платы
И
1.5 мм сделай тогда чтобы без соток и норм
DR
1.5 мм сделай тогда чтобы без соток и норм
У самого разъёма по длине один хрен допуск 0.15 мм))
