SS
Возможно, уменьшилась скорость переключения ключа
Хм.. вроде там всё по феншую, запирающий транзистор стоит. Думаю, действительно, гляну что на затворе с снаббером и без. Спасибо за наводку
Size: a a a
2020 August 28
В
P = 0.5*C*U^2*F
Это фигня какая-то, мощность, выделяемая на резистора будет еще зависеть от ëмкости конденсатора снаббера
SS
Ну да. В формуле есть С снаббера
SS
И частота колебаний, которые давим
SS
Вроде все чётко
В
Хм.. вроде там всё по феншую, запирающий транзистор стоит. Думаю, действительно, гляну что на затворе с снаббером и без. Спасибо за наводку
Не понял тезис про запирающий транзистор. И на затворе вряд ли что-то изменится. Просто добавили емкость параллельно ключу соответственно может затянуться процесс переключения
В
Ну да. В формуле есть С снаббера
А, точно. Но все равно что-то не то. Основная частота переключения влияет
В
И частота колебаний, которые давим
Мы же их подавили, их уже нет, как они могут греть
В
Ваще сомневаюсь, что есть формула для этой мощности
SS
Не понял тезис про запирающий транзистор. И на затворе вряд ли что-то изменится. Просто добавили емкость параллельно ключу соответственно может затянуться процесс переключения
да, фигню сказал. Надо подсунуть другой транзистор? Как понять, какой? Не очень селён с силовой.
SS

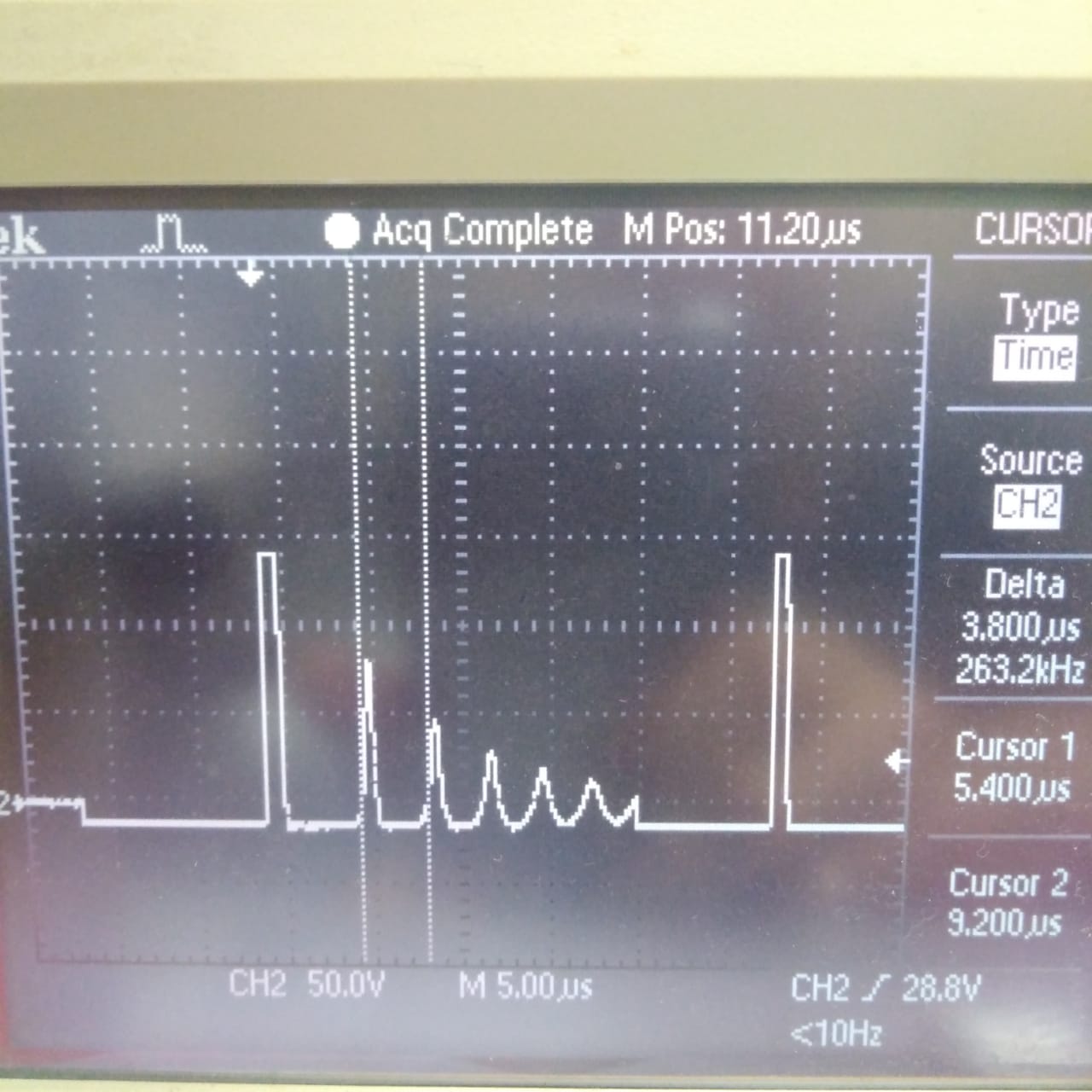

Вот что было на сток-исток до и после.
SS
SS
SS
Вместо пилы лишний раз открылся.
В
Так тут ваще походу частота переключения изменилась. А что на затворе в обоих случаях?
SS
Нет. На затворе ничего не поменялось
SS
Вернее, стало лучше. Раньше фигня проскакивала какая-то
SS
SS
Сейчас четко такая картина
SS
