2020 November 18

И

Илья in Deus Volt!
Владимир
Кстати, как замедлял переключение сиков? Просто резистор в затворе увеличивал или ещё какие-то методы есть?
Есть 2 варианта: резистором ток ограничить (делал именно так) и конденсатор керамика параллельно исток-затвор. Второй вариант много где видел, но ни где внятно не написано чем лучше. Инфинеон закладывают этот кондер, но не ставят, а ток ограничивают резюком
источник
20:54пожаловаться#1

DN

Dmitry Noskov in Deus Volt!
Elvis Fox

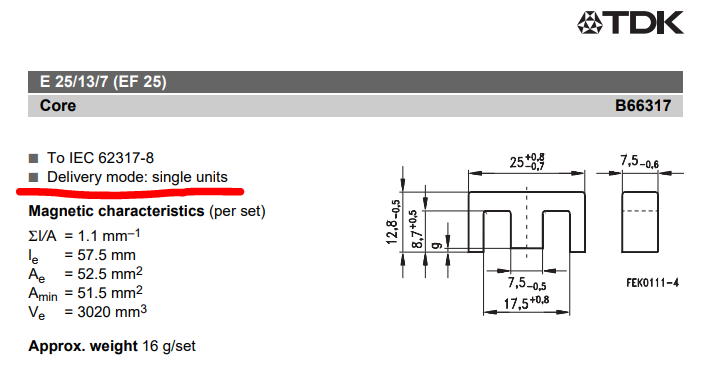

мне вот интересно, а если взять такие же, но с зазором, у Epcos, то они несимметричны. Там зазор выпилен только на одной из половинок. Я нигде пока такого не видел, чтобы продавали половинками, по крайней мере у местных поставщиков заказываешь 1 шт. - приезжают обе половины.
(39.8 Кб)
даже сам производитель половинками поставляет
источник
20:56пожаловаться#2

И

Илья in Deus Volt!
Имхо ограничивать резюком лучше, т.к. в цепи затвора не действуют огромные импульсные токи и часто хватает 1,5-2А. С кондером же остаются условные 6...10А в импульсе, но затвор тяжелее становится и зачем не понятно
источник
20:56пожаловаться#3

KT

Kirill Trepakov in Deus Volt!
Тут такое дело, что ёмкость затвора она динамически зависит от приложенного напряжения.
источник
21:20пожаловаться#4

KT

Kirill Trepakov in Deus Volt!
и она разная, в зависимости от того, в открытом или закрытом состоянии ключ
источник
21:21пожаловаться#5

KT

Kirill Trepakov in Deus Volt!
поэтому и нормируют дополнительно конденсатором,  чтобы снизить разницу
источник
21:22пожаловаться#6

С

Саша in Deus Volt!
есть кто на под есп пишет на микропитоне?
ow.select_rom(b'12345678') # select a specific device by its ROM code
в onewire правильно понял тут вписывать адрес устройства?
источник
21:24пожаловаться#7

В

Владимир in Deus Volt!
Илья
Имхо ограничивать резюком лучше, т.к. в цепи затвора не действуют огромные импульсные токи и часто хватает 1,5-2А. С кондером же остаются условные 6...10А в импульсе, но затвор тяжелее становится и зачем не понятно
Да, тоже думал над этим, зачем ставить кап. Тк затвор это комбинация нелинейных ëмкостей, то добавление линейной типа может изменить характер переключения, чё-то такое видимо
источник
22:13пожаловаться#8

В

Владимир in Deus Volt!
Только вот не могу понять, при перезаряде ëмкости Миллера напряжение на затворе не меняется, как повлияет внешняя ёмкость на этот процесс...
источник
22:16пожаловаться#9

E

Evgen in Deus Volt!
Там у nxp по IMX 8 будет семинар с их платками, как я понял
https://register.gotowebinar.com/register/6553511924909839630?source=eloqua&elq_mid=8382&elq_cid=1767644
источник
22:16пожаловаться#10

a

aum in Deus Volt!
Владимир
Да, тоже думал над этим, зачем ставить кап. Тк затвор это комбинация нелинейных ëмкостей, то добавление линейной типа может изменить характер переключения, чё-то такое видимо
Adding a capacitor between the gate and source terminals
The capacitor inserted between the gate and source terminals absorbs the drain-gate current caused by dv/dt.

Toshiba, MOSFET Gate Drive Circuit
источник
22:17пожаловаться#11

В

Владимир in Deus Volt!
aum
Adding a capacitor between the gate and source terminals
The capacitor inserted between the gate and source terminals absorbs the drain-gate current caused by dv/dt.

Toshiba, MOSFET Gate Drive Circuit
Ну это же другое назначение, мы то про затягивание переключения говорим
источник
22:18пожаловаться#12

GK

Grigorii Kuzmin in Deus Volt!
Владимир
Только вот не могу понять, при перезаряде ëмкости Миллера напряжение на затворе не меняется, как повлияет внешняя ёмкость на этот процесс...
видимо, зависит от соотношения этих ёмкостей
источник
22:21пожаловаться#13

GK

Grigorii Kuzmin in Deus Volt!
если внешняя будет х10 от внутренней с учётом Миллера, то можно внутреннюю не учитывать
источник
22:22пожаловаться#14

GK

Grigorii Kuzmin in Deus Volt!
aum
Adding a capacitor between the gate and source terminals
The capacitor inserted between the gate and source terminals absorbs the drain-gate current caused by dv/dt.

Toshiba, MOSFET Gate Drive Circuit
а эта фишка по-моему называется clamping
источник
22:24пожаловаться#15

В

Владимир in Deus Volt!
Grigorii Kuzmin
если внешняя будет х10 от внутренней с учётом Миллера, то можно внутреннюю не учитывать

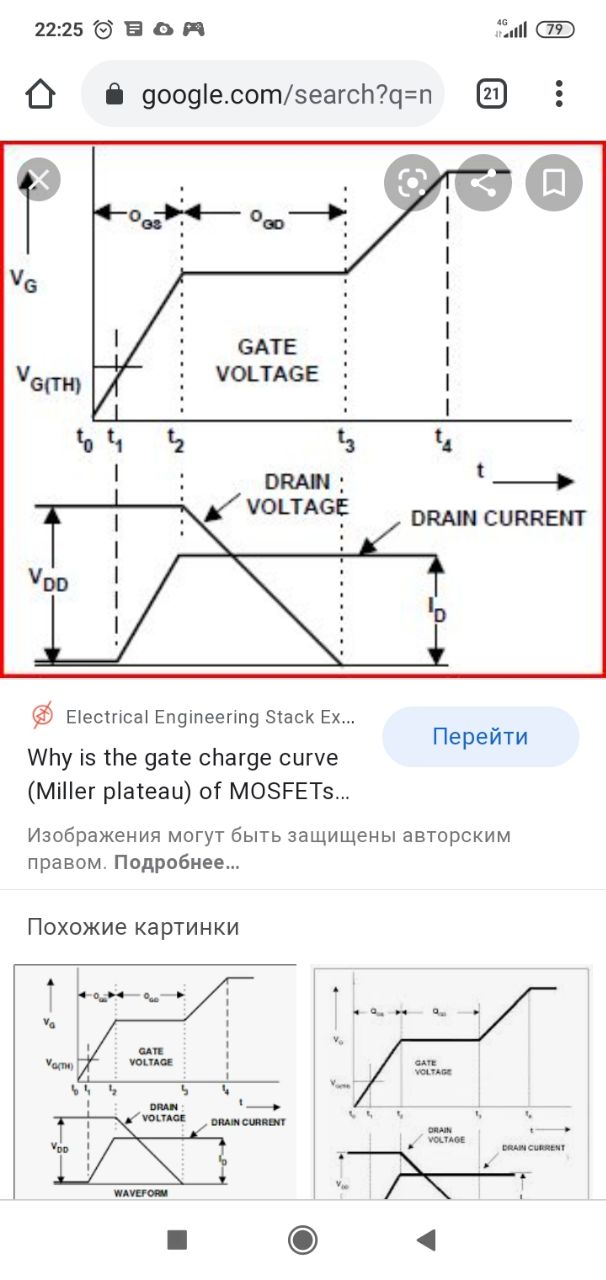

Вот картинка
источник
22:26пожаловаться#16

В

Владимир in Deus Volt!
источник
22:26пожаловаться#17

В

Владимир in Deus Volt!
По логике, как я написал, внешняя ёмкость никак не может повлиять на фронт переключения.
Либо в этой логике что-то не так, либо хз
источник
22:26пожаловаться#18

И

Илья in Deus Volt!
aum
Adding a capacitor between the gate and source terminals
The capacitor inserted between the gate and source terminals absorbs the drain-gate current caused by dv/dt.

Toshiba, MOSFET Gate Drive Circuit
Это понятно то, не понятно чем оно лучше ограничения тока изначального, ведь это позволяет банально удешевить драйвер
источник
22:32пожаловаться#19

И

Илья in Deus Volt!
Grigorii Kuzmin
а эта фишка по-моему называется clamping
клампинг это же просто подтяжка через отдельный ключ затвора к земле, чтобы разрядить миллера
источник
22:34пожаловаться#20
