DN
aum
не понимаю как работает.
куда 240В деваются?
куда 240В деваются?

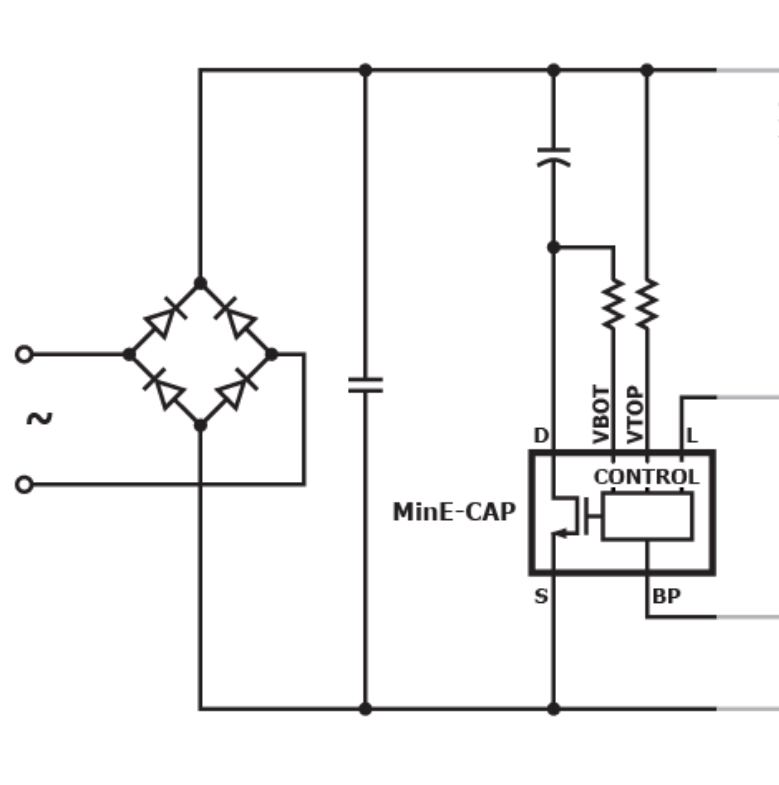

Читал по диагонали, но как я понял: эта микросхема подключает низковольтный конденсатор, если детектирует низкое входное напряжение. Когда входное высокое - она отключает встроенный транзистор и все входное прикладывается к транзистору. Конденсатор в этот момент наверняка зашунтирован чем то высокоомным внутри микросхемы, чтобы гарантировать, что входное напряжение не начнёт делиться между конденсатором и транзистором.
a
Работает-то получается всё равно высоковольтный.
Щас видео начал смотреть с объяснением, мож, пойму...
Щас видео начал смотреть с объяснением, мож, пойму...
a
всё, понял как работает!
DN
aum
Работает-то получается всё равно высоковольтный.
Щас видео начал смотреть с объяснением, мож, пойму...
Щас видео начал смотреть с объяснением, мож, пойму...
Ну да, высоковольтный с относительно небольшой ёмкостью работает всегда
На низких напряжениях, когда энергии не хватает, дополнительно задействуют низковольтный с бОльшей ёмкостью
На низких напряжениях, когда энергии не хватает, дополнительно задействуют низковольтный с бОльшей ёмкостью
a
что с коррекцией коэффициента мощности только непонятно.
IF
В целом я никогда не сталкивался с проблемами вызванными материалом выводов резистора, кроме ржавчины и плохой пайки.
Проблема может быть в самом резисторе, точнее в его паразитных параметрах, они сильнее проявляются при высоких частотах. Может твой "рабочий" обладает лучшими параметрами (дело не в выводах).
Советую по возможности ставить smd, и в любом случае хорошо пропаивать места контакта и прижимать резистор прям к плате.
Проблема может быть в самом резисторе, точнее в его паразитных параметрах, они сильнее проявляются при высоких частотах. Может твой "рабочий" обладает лучшими параметрами (дело не в выводах).
Советую по возможности ставить smd, и в любом случае хорошо пропаивать места контакта и прижимать резистор прям к плате.
выводные ризисторы и высокие частоты, вы о чем?)
a
выводные ризисторы и высокие частоты, вы о чем?)
ламповые телики могли!
DN
aum
что с коррекцией коэффициента мощности только непонятно.
В данном случае ничего хорошего)
С другой стороны - в корректорах коэффициента мощности нет такой проблемы, которую решает эта микросхема. Там напряжение на конденсаторе относительно не меняется
С другой стороны - в корректорах коэффициента мощности нет такой проблемы, которую решает эта микросхема. Там напряжение на конденсаторе относительно не меняется
a
В данном случае ничего хорошего)
С другой стороны - в корректорах коэффициента мощности нет такой проблемы, которую решает эта микросхема. Там напряжение на конденсаторе относительно не меняется
С другой стороны - в корректорах коэффициента мощности нет такой проблемы, которую решает эта микросхема. Там напряжение на конденсаторе относительно не меняется
как вывод - годна для низких мощностей.
а есть ли на таких мощностях проблема с размером конденсатора и не увеличит ли его в итоге сам размер этой микрухи?
а есть ли на таких мощностях проблема с размером конденсатора и не увеличит ли его в итоге сам размер этой микрухи?
IF
aum
ламповые телики могли!
можно , но с соответствующим кпд )
K
У меня сейчас так и сделано, но из за концентрации тепла в одном месте если опасение локального перегрева. Хочу распределить тепло. Полигон занимает достаточное место и сверху, и снизу, с достаточным количеством переходных отверстий.
В чем проблема то? У вас рассеивается на LDO 4Вт в пике, 2 Вт в штатном. Самое простое, это последовательно воткнуть три 1Ом резистора и распределить их по полигону на плате.
TK
выводные ризисторы и высокие частоты, вы о чем?)

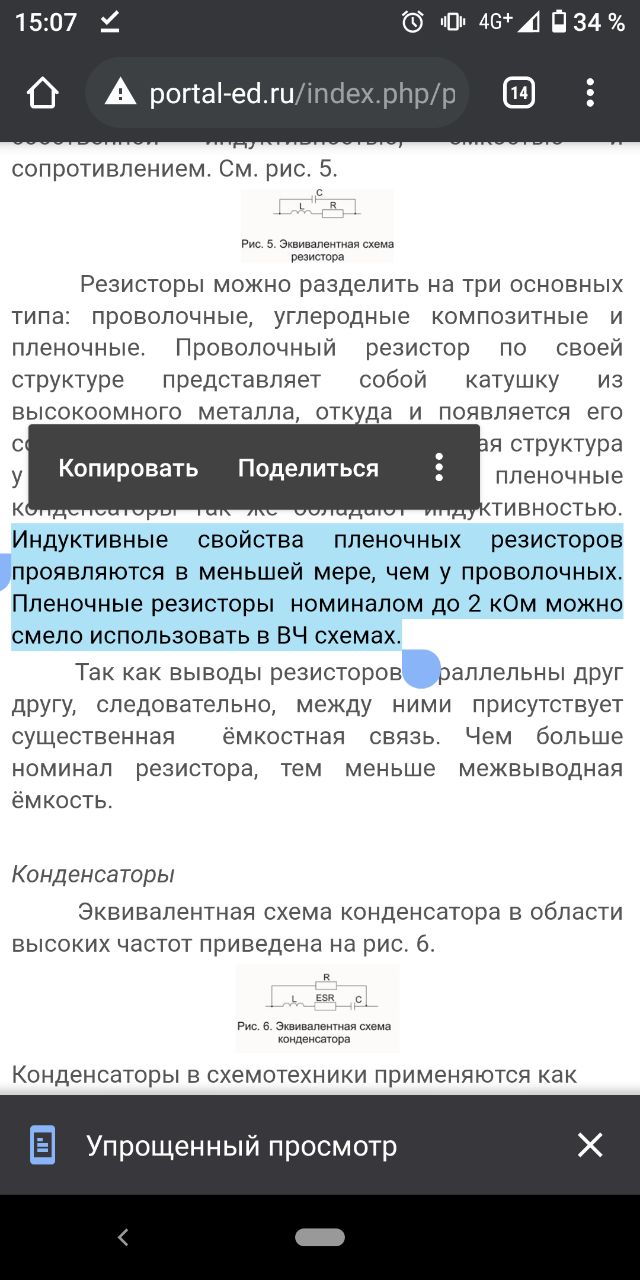

http://portal-ed.ru/index.php/proektirovanie-plat/100-chastotnye-kharakteristiki-passivnykh-komponentov
https://m.habr.com/ru/post/397607/
делал модулятор, на частоту около мегагерца, сначало использовал выводные транзисторы в обратной связи и частота плавала, заменил на smd стало значительно стабильнее (хотя не исключаю что разводка поменялась).

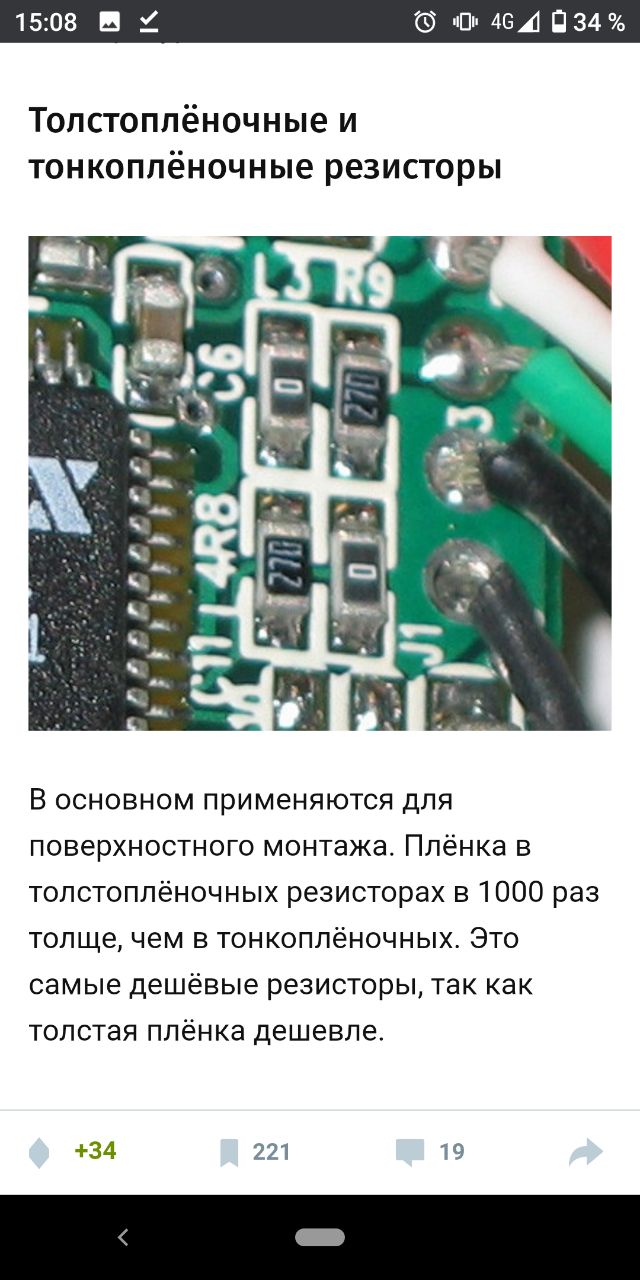

На первой картинке изображён проволочный резистор как самый показательный)
https://m.habr.com/ru/post/397607/
делал модулятор, на частоту около мегагерца, сначало использовал выводные транзисторы в обратной связи и частота плавала, заменил на smd стало значительно стабильнее (хотя не исключаю что разводка поменялась).
На первой картинке изображён проволочный резистор как самый показательный)
TK
выводные ризисторы и высокие частоты, вы о чем?)
TK
выводные ризисторы и высокие частоты, вы о чем?)
TK

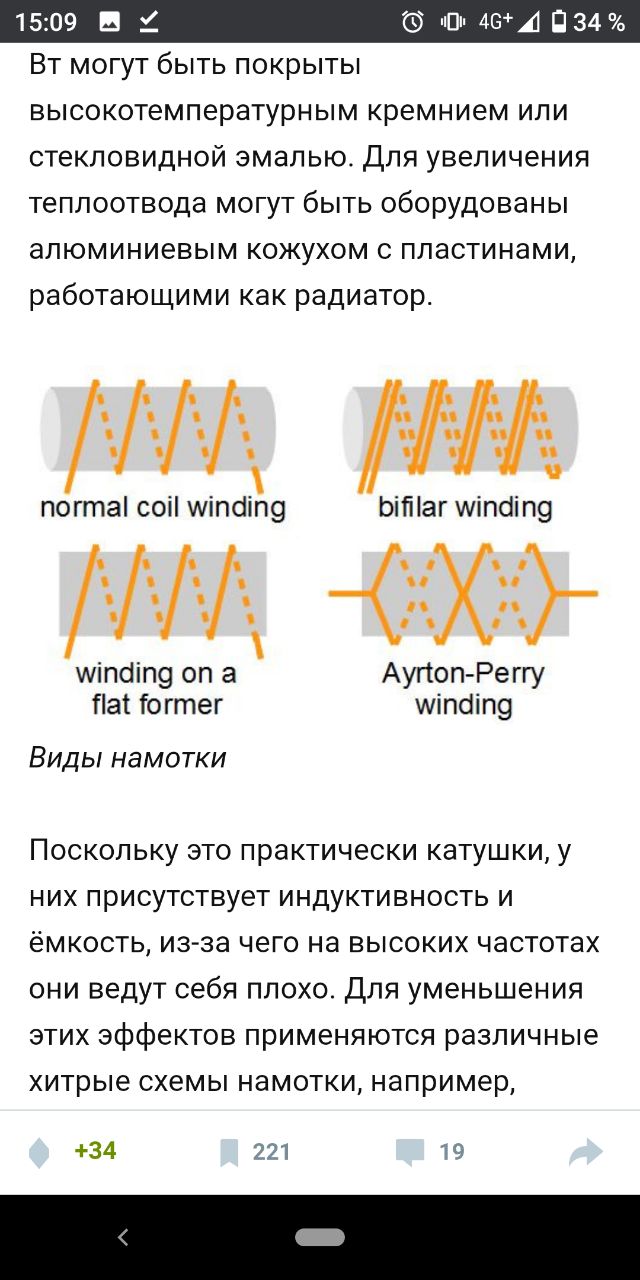

И ещё в посте на Хабре у многих выводных резисторов спиральная форма. Хотя там индуктивность никакая но все же при высоких частотах, будет проявляться
TK
В общем я это имел ввиду)
