просто по виду осей графиков даже непонятно чо, ни мультисим ни пспайс

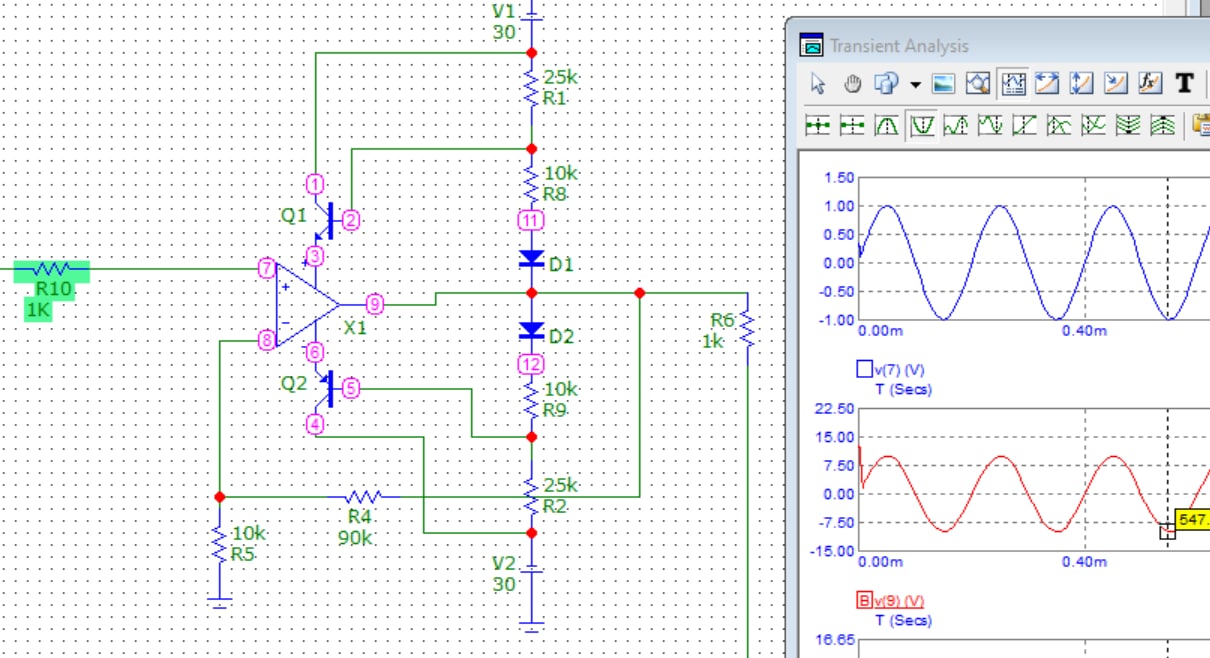

Ну вот у меня при усилении 10 получается чотенько
Size: a a a
2021 March 14
kГ

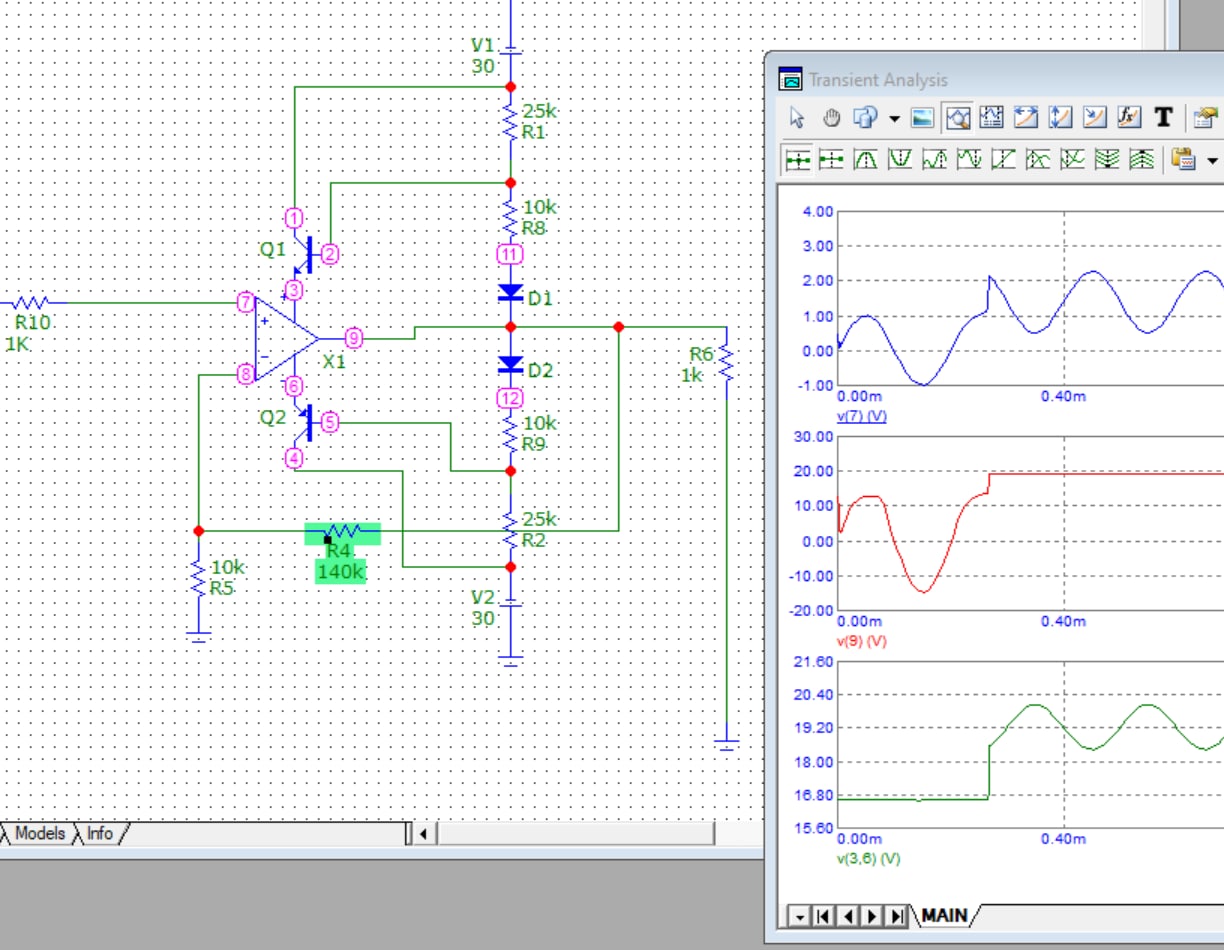

а при 15 - как будто его "пробивает"
IF
может модель не рассчитана на шатание питания
kГ
Так типа прикол в том что питание остаётся не высоким
RS
а что емкость между базами? это дял стабильности?
Замыкание по переменному току
RS
Вопрос по операционникам: мне нужно "умощнить" выход операционника до +-30в, ток небольшой, пара мА, частота тоже невысокая, до 5Кгц, но не хочу покупать специальный ВВ операционник, нужно две штуки всего
Какие требования к Кг?
l
а названия транзов, диодов и операционника какие?
a
Чтобы не пробивало попробуйте сменить включение на инвертирующий усилитель.

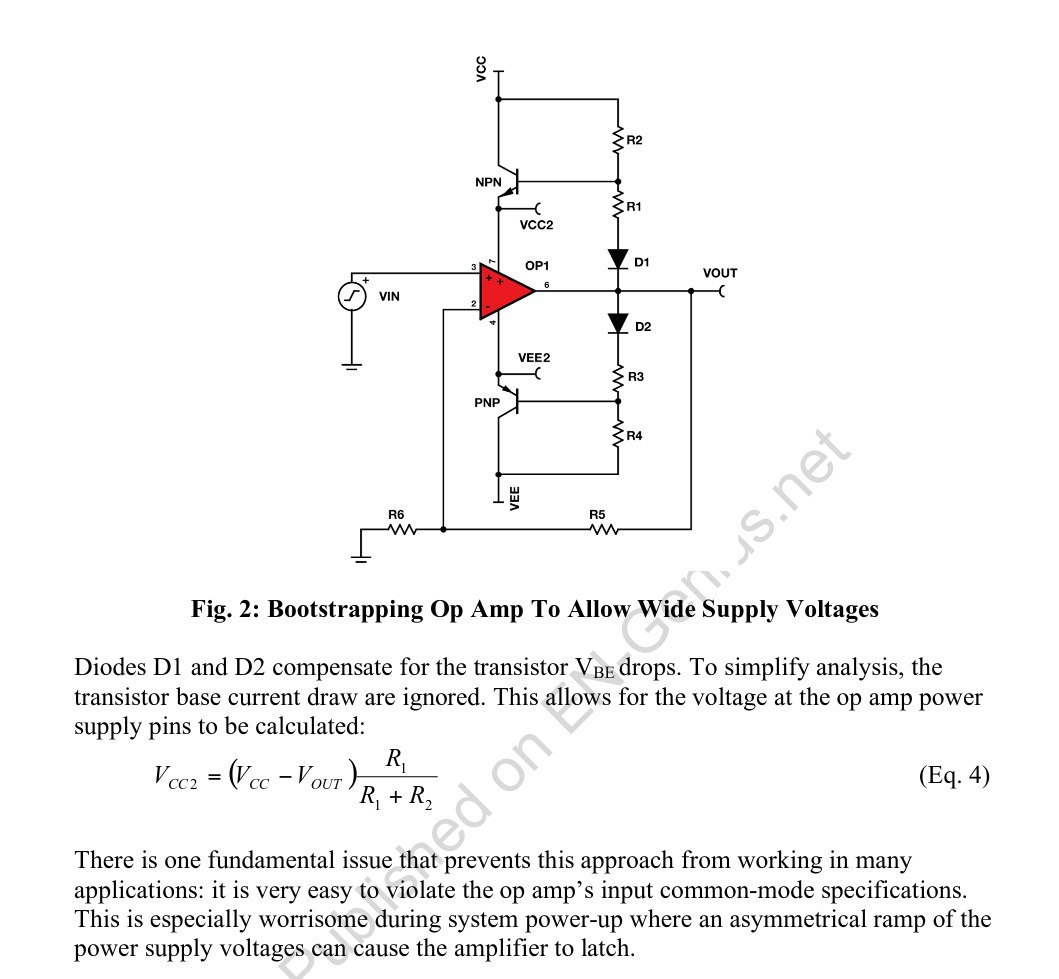

Или как в статье написано, надо полосу зарезать для неинертирующего
Или как в статье написано, надо полосу зарезать для неинертирующего
kГ
Какие требования к Кг?
Никаких, ну или скажем не слишком криво, 5%
kГ
а названия транзов, диодов и операционника какие?
Именно тут - 358, 547, 557
l
l
Именно тут - 358, 547, 557
ок. это не овервольтаж операционника
kГ
ок. это не овервольтаж операционника
нет, по расчетам с теми значениями и +-30в питания на ногах операционника 17в, в симулятое 16
kГ
рачеты верны, а вот симулятор дурит ...
kГ
или лыжы не едут ...
l
или лыжы не едут ...
делитель ос операционника уменьши. допустим 100k/10k
l
или напряжение подними, до 50+50
kГ
млин, в Microcap Есть в парметрах модели - питание, и если его крутить то все меняется, похоже он не умеет в плавающее питание
kГ
или напряжение подними, до 50+50
ха, криво, но помогло
l
питания нехватает чтобы выходило то что ты хочешь
