V
Grzegorz Brzęczyszczykiewicz
Основная головная боль была - согласование нагрузки
Это боль. Я знаю ёмкость излучателя - 1,5nF. Посчитать сопротивление на 40 кГц и его согласовывать?
Size: a a a
2021 March 17
GB
Это боль. Я знаю ёмкость излучателя - 1,5nF. Посчитать сопротивление на 40 кГц и его согласовывать?
Не, не так
GB
Это боль. Я знаю ёмкость излучателя - 1,5nF. Посчитать сопротивление на 40 кГц и его согласовывать?
butterworth van dyke model это модель излучателя, там сложнее
V

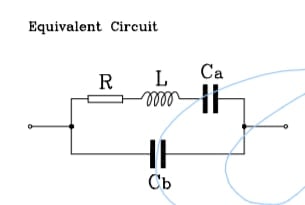

Эквивалентная схема из даташита.
AK
Чёт сложно. Задача качать пьезоизлучатель от -5V до +5V. Управляющий сигнал 0V - 3.3V. Может быть что подскажешь как лучше сделать?
Tda2030/2050делал подобное устройство
GB
Это она и есть
V
Tda2030/2050делал подобное устройство
Нет. tda не щупал. Электроника не моё. Я больше по программной части. Но есть задачи взаимодействия ПО с окружающим миром, поэтому приходится разбираться.
AK
V
Дорого. Мне минимум 10 независимых каналов надо.
V
Поэтому лучше что-то на транзисторах.
kГ
Чёт сложно. Задача качать пьезоизлучатель от -5V до +5V. Управляющий сигнал 0V - 3.3V. Может быть что подскажешь как лучше сделать?
При таких параметрах можно на любых транзисторах сделать
V
При таких параметрах можно на любых транзисторах сделать
Схемку бы )))
kГ
Нет. tda не щупал. Электроника не моё. Я больше по программной части. Но есть задачи взаимодействия ПО с окружающим миром, поэтому приходится разбираться.
Тебя ожидает много сюрпризов
GB
Конечно, можно попробовать воткнуть драйвер нижнего ключа и на выход конденсатор, вдруг ему хватит выходного тока и выживет)
kГ
Дорого. Мне минимум 10 независимых каналов надо.
Ты сначала скажи зачем тебе именно нужен ультра звук, как применять
V
Ты сначала скажи зачем тебе именно нужен ультра звук, как применять

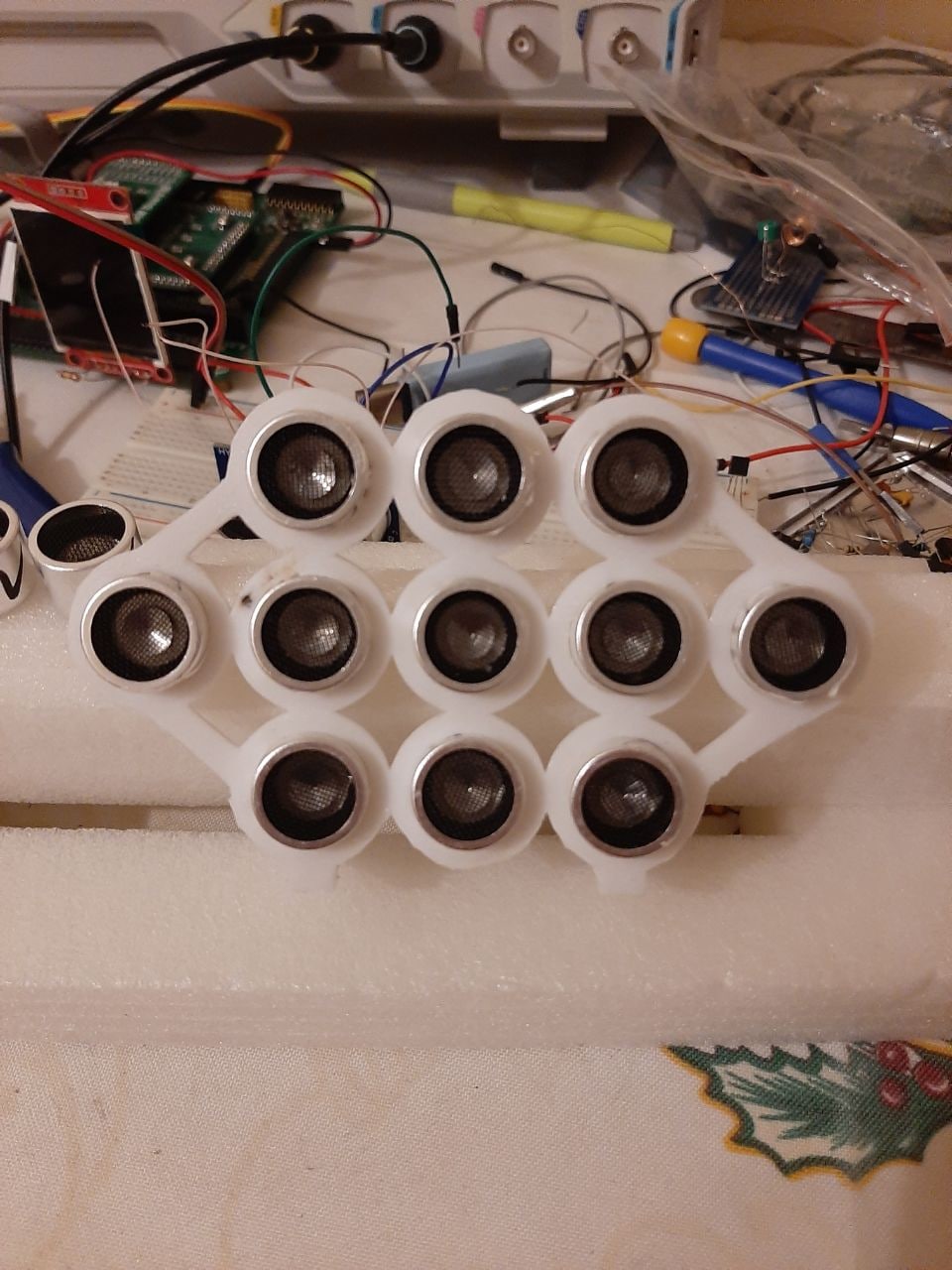

Фазированная решётка из ультразвуковых сенсоров.
kГ
Ууу, брат, таки тебя ожидает много сюрпризов
V
Ууу, брат, таки тебя ожидает много сюрпризов
Знаю ))) Мне уже наобещали проблем с оцифровкой. Но АЦП пока ещё не пришёл, поэтому я занимаюсь передачей. И застрял в самом начале.
I
А чисто теоретически, разве можно получить фазированную решетку не в электромагнитном спектре? Там же куча переотражений, интерференций будет
MF
А чисто теоретически, разве можно получить фазированную решетку не в электромагнитном спектре? Там же куча переотражений, интерференций будет
Да
