V

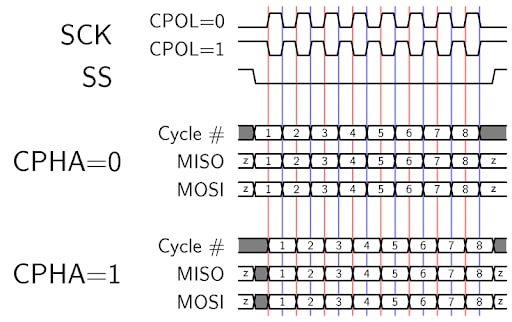

это решается с помщью CPHA=1
Попробовал так. Не работает. Просто все 4 варианта перебрал. Не работает.
Size: a a a
2021 March 21
VK
V
Ему важно чтобы и в момент из 0 в 1 и из 1 в 0 у клока был один и тот же уровень.
TK
я думаю тут не правильна диаграмма дисплея
TK
цифровые схемы работают именно по перепаду, там не ищется средняя точка
TK
это сложно и тупо
V
По диаграмма дисплея все работает. Ногодрыгом. А любым возможным ражимом spi - нет. Осцилом смотрел. Все с документацией как выше ты кинул.
V
это сложно и тупо
Ну вот да. Я согласен. Но оно работает так.
TK
а как ты организовал это ногодрыгом?
V
V
а как ты организовал это ногодрыгом?
Ща кусок кину. 30 сек.
V
TK
а, понял
TK
V
void send_byte (uint8_t b) {
uint32_t l = 8;
do {
pin_lcd_st7920_e_reset();
if (b & (1 << 7)) {
pin_lcd_st7920_rw_set();
} else {
pin_lcd_st7920_rw_reset();
}
pin_lcd_st7920_e_set();
l--;
b <<= 1;
} while (l);
pin_lcd_st7920_e_reset();
}V
Так кодом.
V
Ногодрыгом выходит адски долго.
V
Можно конечно заняться оптимизацией ногодрыга.
V
Но очень не хотелось бы.
