Всем привет, не могу совладать с GDT.
Пытаюсь изолировать затвор мосфета от управляющей логики.
Транс мотаю сам(это пока мне нормальный транс не приехал), взял колечко EPCOS из ЧиД B64290-L45-X87, N87, R16х9.6х6.3.
Пытался считать, калькуляторами и сам - получается 1 виток.
Эмпирически дошёл до более менее рабочего сетапа - 400KHz шимлю логику, 4в питание логики и транс 30 витков витой парой. 1:1 получается норм из 4 вольт на первичке остаётся 3.3 на вторичке (плюс падение на диодах при выпрямлении 0.5).
3.3 Вольта мне мало, нужно хотя бы 5 и повысить вообще никак не получается, как только я доматываю витки вторички у меня получается понижающий транс. Хелп.

может доматываешь в обратную сторону?

Я переворачивал катушку и такой же эффект получал, такая же понижайка, только теперь по понятным причинам

Если снижаю напряжение питания логики до 2-х вольт на первичке, то на вторичке тоже 2.

может трансформатор насыщается?

Вот тоже так думаю, но вообще рабочий сетап не могу подобрать.

замеряй форму тока на входе. выход нагрузи на резистор

в Украине можно и за сутки плату изготовить,почти любой сложности, качество пушка. но за срочность ценник х4 (к и так не самой гуманной цене). но для прототипов не вопрос

это я за алексадрию

по компонентам радиомаги и прочая шляпа - дно. вечно обещают одни сроки, а по фатку другие.
космодром топ.
правда сервис у них говно и юзабилити каталога на уровне 2006го года

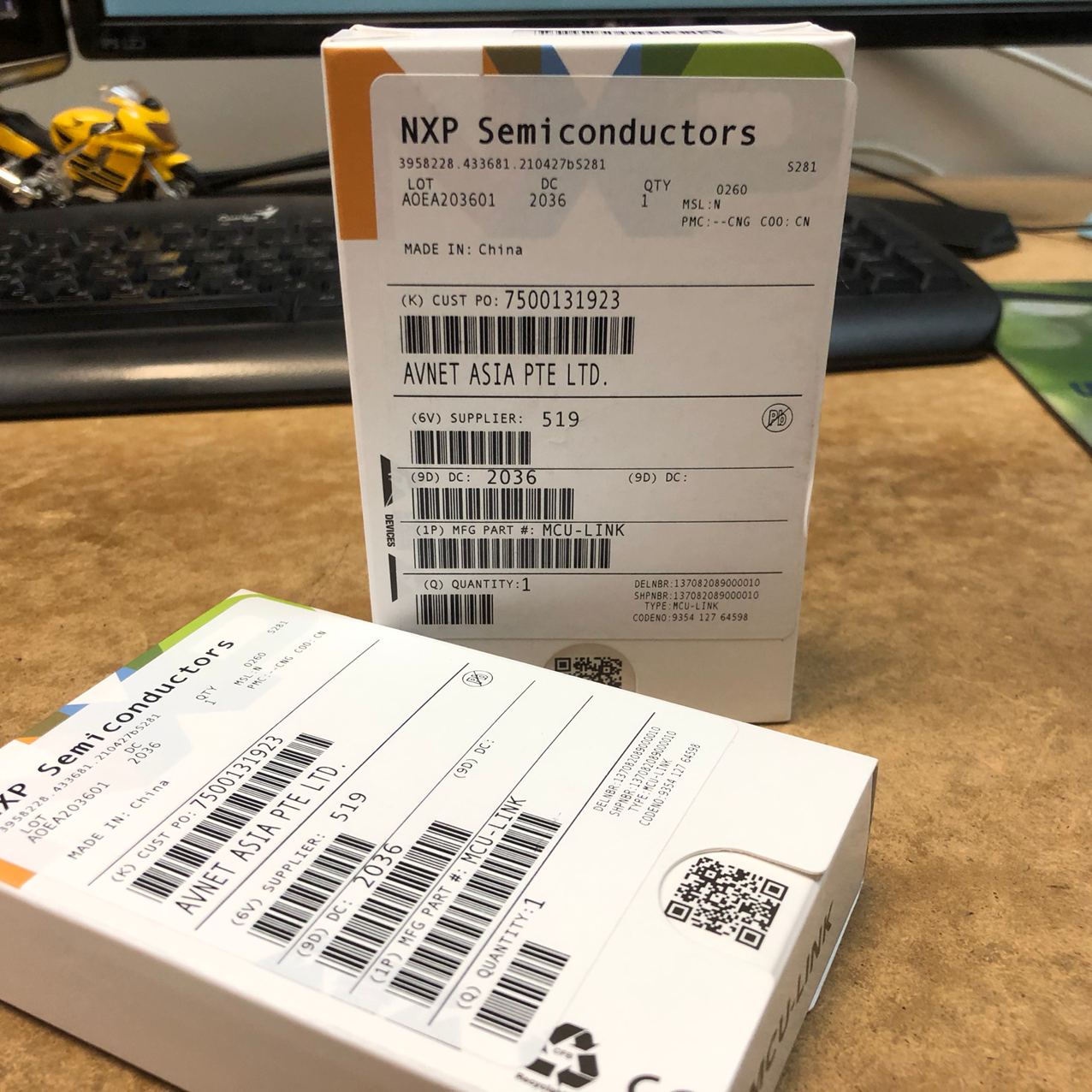

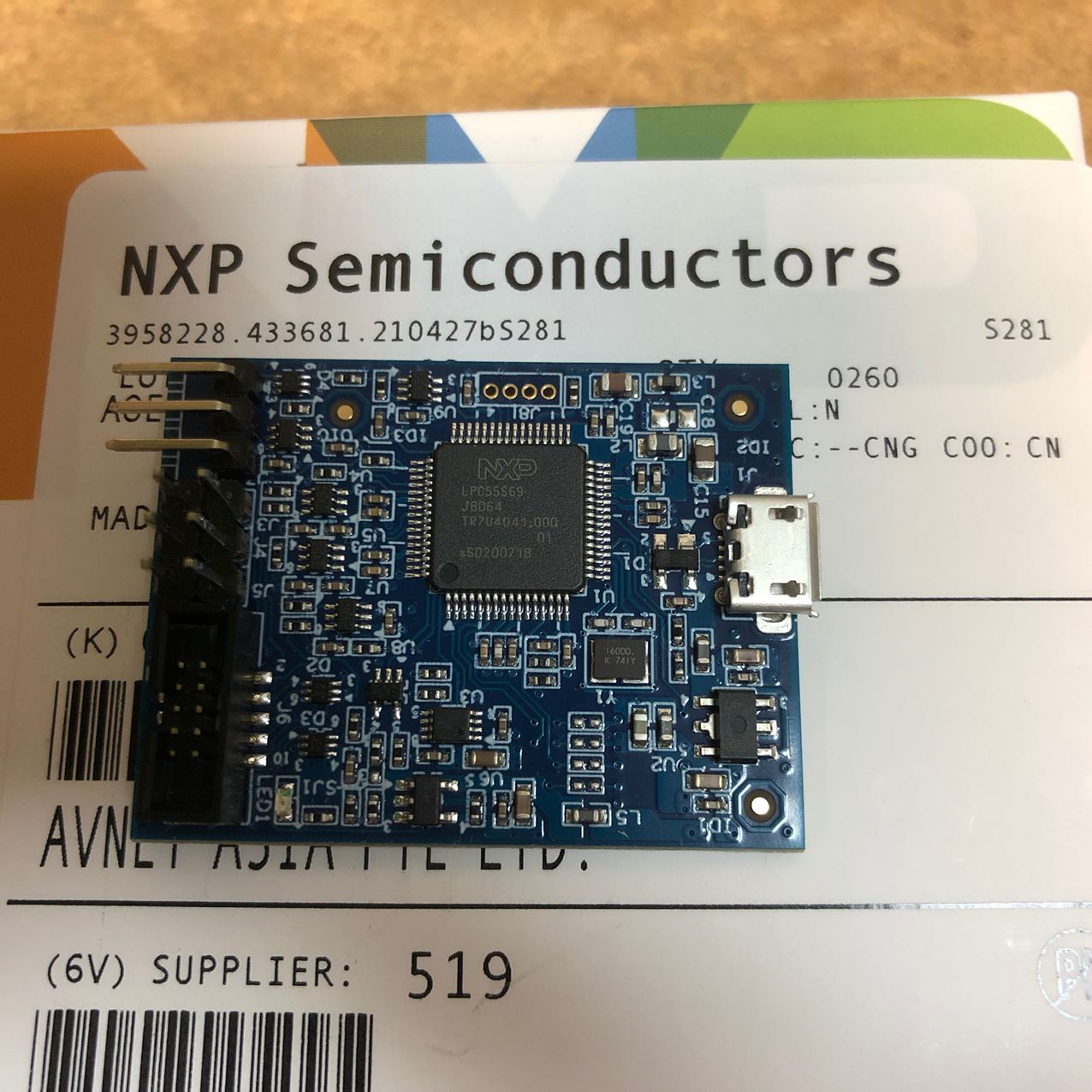

Купил пару программаторов на пробу
Выход с буфером

если не ошибаюсь, это опасная схема:
при резкой остановке ШИМа ключ может открыться.
Примерно так будет происходить:
у транса на вторичке сверху -, снизу +.
ключ закрыт. На емкости C12 слева на обкладке + относительно истока ключа.
При остановке ШИМа в этот момент, например, чтобы перегрузку по току остановить, емкость подключится к затвору и откроет ключ

Я поставлю оптопару и буду коротить затвор с истоком

Это на первичке, вторичку нагрузил килоомом(без выпрямления).
Итого на вторичке такой же меандр только с амплитудой в три раза больше.

Форма ужасна

это напряжение или ток?
