RS
Откуда такой вывод?
Терминология, катушка индуктивности с сердечником
Size: a a a
2021 March 28
VK
Терминология, катушка индуктивности с сердечником
knowledge is knowing tomato is a fruit, wisdom is not putting it in a fruit salad
RS
knowledge is knowing tomato is a fruit, wisdom is not putting it in a fruit salad
Тут не по нашему написано
VK
Тут не по нашему написано
Какая невезуха.
VK
Феррит бид теоретически можно назвать катушкой, но тогда проволочный резистор тоже в некотором роде катушка. Де юре - корректно, де факто - глупости.
a
Basso анонсировал новую книгу с предзаказом.
Transfer Functions of Switching Converters
https://stairwaypress.com/product/transfer-functions-of-switching-converters/
Transfer Functions of Switching Converters
https://stairwaypress.com/product/transfer-functions-of-switching-converters/
a
a
VK
aum
Basso анонсировал новую книгу с предзаказом.
Transfer Functions of Switching Converters
https://stairwaypress.com/product/transfer-functions-of-switching-converters/
Transfer Functions of Switching Converters
https://stairwaypress.com/product/transfer-functions-of-switching-converters/
утащил себе, спасибо
В

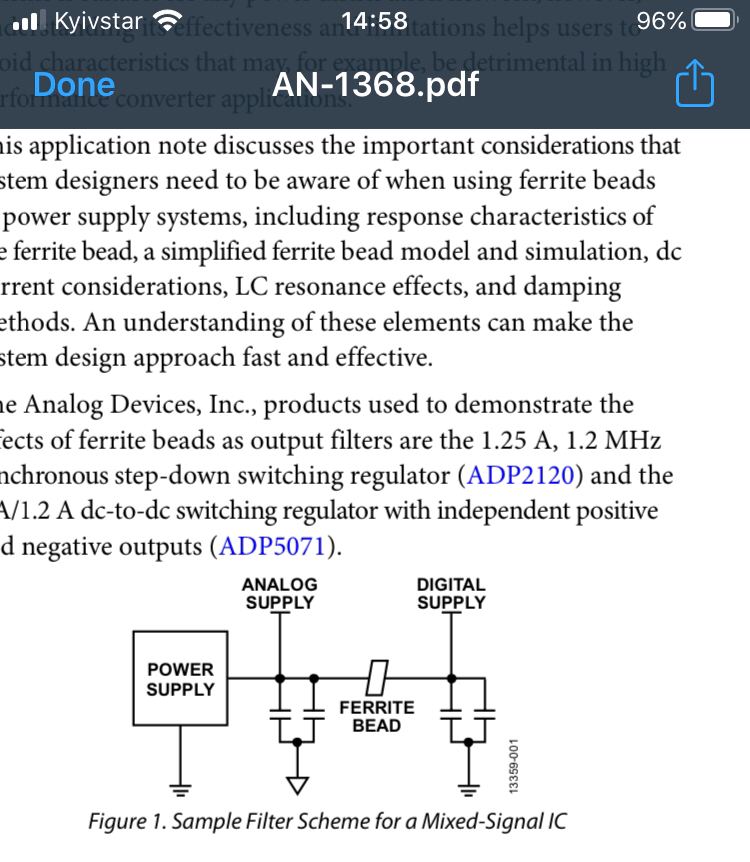

Бид это тоже дроссель
Мне кажется, если нет импульсного потребления то пофиг, а если есть, то бид лучше, но энивэа считать всё надо в идеале
TK
После индуктивности напряжение будет ниже и зависить от статического (или среднего) тока потребления, что скажется на точность измерения, например, АЦП
а если для ацп отдельный vref делать?
RS
а если для ацп отдельный vref делать?
Если отдельный то можно. Но у мелких МК AVDD и VREF это один пин
А
А

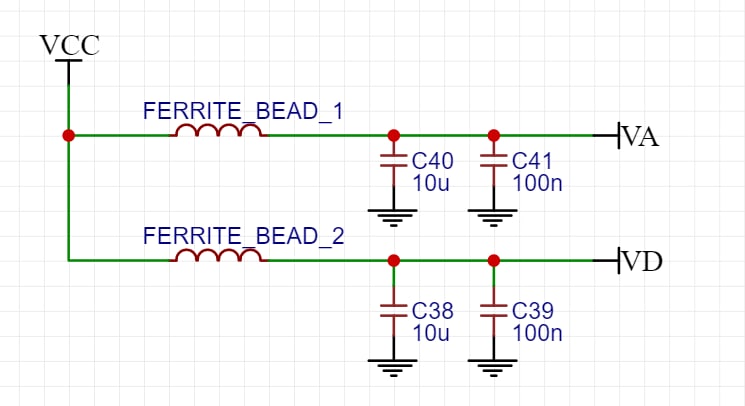

Почему бы не так ?
Особенно если VCC это DC-DC
Особенно если VCC это DC-DC
VK
Андрей
Почему бы не так ?
Особенно если VCC это DC-DC
Особенно если VCC это DC-DC
С точки зрения бида: так себе, потому что стоит добавить кап на vcc.
С точки зрения PDN в целом: плохо, потому что у подобных номиналов капов почти гарантированно будет здоровенный антирезонанс. "Почти гарантированно", потому что есть экзотические случаи, когда антирезонанса и не случится.
С точки зрения PDN в целом: плохо, потому что у подобных номиналов капов почти гарантированно будет здоровенный антирезонанс. "Почти гарантированно", потому что есть экзотические случаи, когда антирезонанса и не случится.
А
Кап на VCC - конечно.
Другие номиналы исправят ситуацию, какие ?
Другие номиналы исправят ситуацию, какие ?
А
Или исходная схема всё же лучше ?
RS
Андрей
Или исходная схема всё же лучше ?
Как написали выше «считать нужно»
Все индивидуально от схемы к схеме
Все индивидуально от схемы к схеме
VK
Андрей
Кап на VCC - конечно.
Другие номиналы исправят ситуацию, какие ?
Другие номиналы исправят ситуацию, какие ?
Сто нан вообще не в тему там, но вообще Роман прав: смотреть надо
TK
можно просто 2 по 4.7 воткнуть
