TK
Такой типа принцип линейного стабилизатора но на службе борьбы против противоэдс
Size: a a a
2021 September 25
TK
С ультраширокой полосой регуляции
TK
Интересно, я бред говорю, или дельный лайфхак..
a
Значит в эту полосу попадут и шумы, которая ваша ОС будет добавлять.
РМ
Поясните, пожалуйста, что значит "injected ADC measurement"?
Что означает это "injected"?
Что означает это "injected"?
РМ
Спасибо, теперь понятно!
А поясните, пожалуйста как мне запустить АЦП по событию Capture Compare?

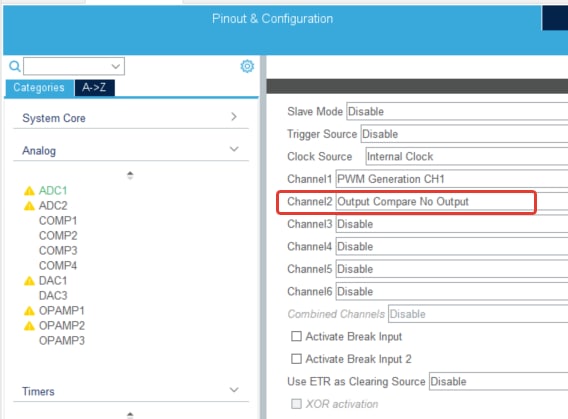

Я в настройках АЦП выбрал в качестве источника синхронизации Timer 1 Capture Compate 2 event,
а в таймере 1 для канала 2 указал Output Compare No Output

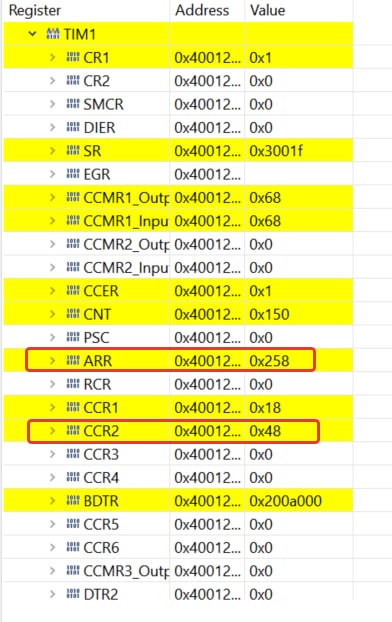

В регистрах таймера 1, вроде, все нормально и совпадение с CCR2, должно происходить. Но АЦП по факту не запускается (в дата регистре так и остается 0).
А поясните, пожалуйста как мне запустить АЦП по событию Capture Compare?
Я в настройках АЦП выбрал в качестве источника синхронизации Timer 1 Capture Compate 2 event,
а в таймере 1 для канала 2 указал Output Compare No Output
В регистрах таймера 1, вроде, все нормально и совпадение с CCR2, должно происходить. Но АЦП по факту не запускается (в дата регистре так и остается 0).
РМ
PS. АЦП запускаю командой HAL_ADC_Start_DMA(&hadc1, (uint32_t *)&Vout_adc, 1);
А
Пождите чуть более ведующих. Увы не подскажу именно по этому мк
РМ
Нашел видос Эстэшный: https://www.youtube.com/watch?v=QMAgD9SS5_E
Смотрю. Вроде, как раз по теме
Смотрю. Вроде, как раз по теме
РМ
Разобрался!
Оказывается, надо было таймер запускать отдельно еще и командой HAL_TIM_OC_Start();
Т.е. теперь у меня код такой:
HAL_ADC_Start_DMA(&hadc1, (uint32_t *)&Vout_adc, 1);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
HAL_TIM_OC_Start(&htim1, TIM_CHANNEL_2);
(до этого 3-й строчки у меня не было)
Оказывается, надо было таймер запускать отдельно еще и командой HAL_TIM_OC_Start();
Т.е. теперь у меня код такой:
HAL_ADC_Start_DMA(&hadc1, (uint32_t *)&Vout_adc, 1);
HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
HAL_TIM_OC_Start(&htim1, TIM_CHANNEL_2);
(до этого 3-й строчки у меня не было)
RV

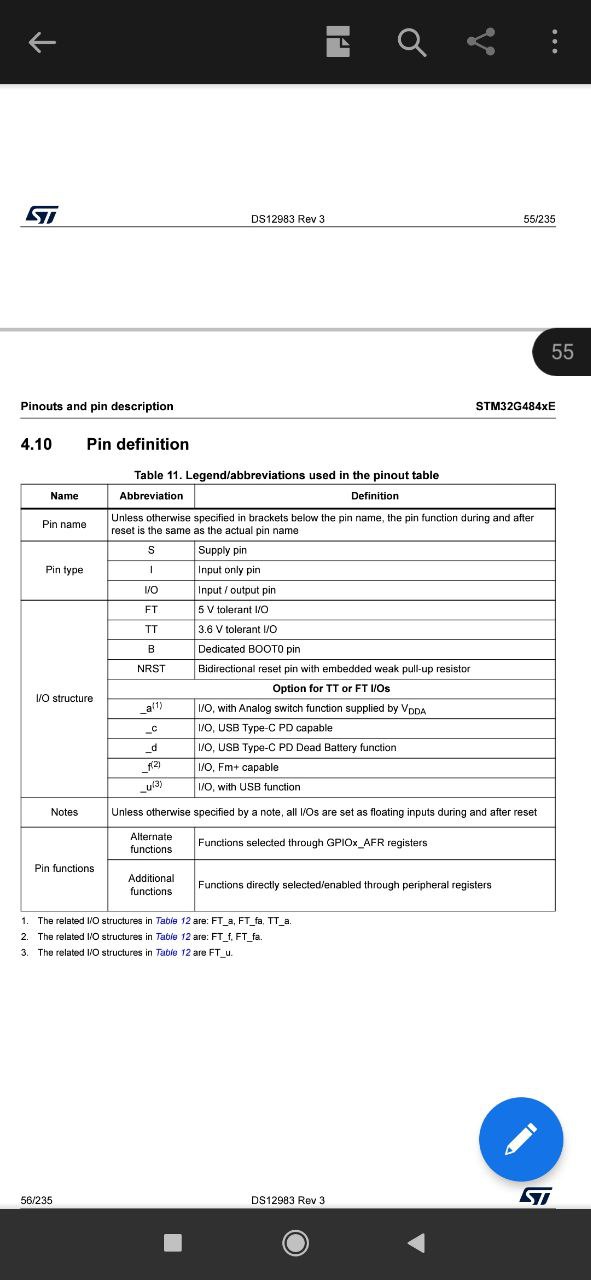

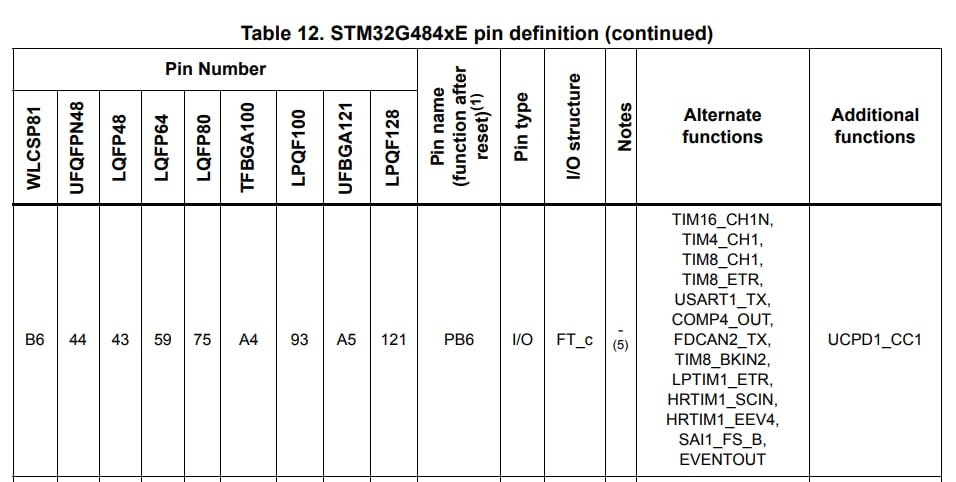

Народ, я же правильно понимаю что столбик I/O structure показывает толерантный пин к 5 вольтам или нет? То есть буква F говорит о том что на вход может прийти 5 вольт, а Т что только 3.3 вольта.
NG
Перед этой таблицей есть же разъяснение
Ч
никаких проблем, просто в схему вставляется хитрая лицензия что где это используется и все связанные вещи автоматически становятся опенсурсными.
Ч
не бери мусор, у нас такая в универе
TK
А как доказать что таки проигнорировали
Ч
обвинить их в плагиате, а бремя доказательства будет лежать уже на них
Ч
потом никто не мешает рисовать от руки)
Просто разводишь плату от руки и только важные участки указываешь или чего еще.
В итоге головняк с переделкой хуже создания нового, потом про альтиум это конечно кек: они ищут кандидата с софтом или требуют пиратский софт использовать ?
Можно тоже поднасрать в суппорте альтиума что дескать яндекс такой-сякой пиратить кандидатов заставляет
Просто разводишь плату от руки и только важные участки указываешь или чего еще.
В итоге головняк с переделкой хуже создания нового, потом про альтиум это конечно кек: они ищут кандидата с софтом или требуют пиратский софт использовать ?
Можно тоже поднасрать в суппорте альтиума что дескать яндекс такой-сякой пиратить кандидатов заставляет
