Так он и даст ток повышенный только на старт далее переключение в сс, а там он уже не зарЯдится выше нужного же ?
Size: a a a
2021 October 08
kГ
он даст некотролируемо 100500А, а надо раза в 1.5-2 макс больше, на время прогрева только, в идеале не ток контролировать, а мощность
А
Шимка зарядит его до питания , произойдёт пробой, далее по логике схемы начнётся разряд. Тут логика управления уже должна уменьшить ток, а точнее напряжение в том числе на банке. Во время cc банка уже будет заряжена до напряжения номинального тока разряда. Где тут ёмкость даст неконтролируемые 100500а кроме поджига - пробоя ?
kГ
в смысле ? как контроллер ограничит скорость разряда конденсатора на лампу то ? Он заряжен до 90в, на лампе в момент пробоя падает 15-20в, ток будет очень большой, у него вон уже 2502 резисторы при 50 раз меньшей емкости испаряются
А
Да я понял о чем вы. В момент пробоя контроля тока не будет. Нужен ли если напряжение номинальное для пробоя? Далее он ограничит штатно во время разряда
А
Чисто вопрос, а высоковольтный поджиг тут не канает ? Почему?
CR
есть три штучки AST2500A2 у кого?)
VS
Задача примерно напоминает попытку стабилизировать ток, протекающий через динистор/разрядник, вот примерно такая характеристика питальника нужна. Это только большое Rвых в широкой полосе частот может обеспечить. То есть про большие емкости необходимо забыть.
K(
Так напряжение поджига и так 350В.
Но сразу после пробоя сопротивление лампы падает до околонулевых значений, поэтому даже 80-90В на 1000мкФ банке будет достаточно, чтобы навредить лампе.
Но сразу после пробоя сопротивление лампы падает до околонулевых значений, поэтому даже 80-90В на 1000мкФ банке будет достаточно, чтобы навредить лампе.
K(
Такое ощущение, что нестабильность ВАХ уменьшается по мере прогрева.

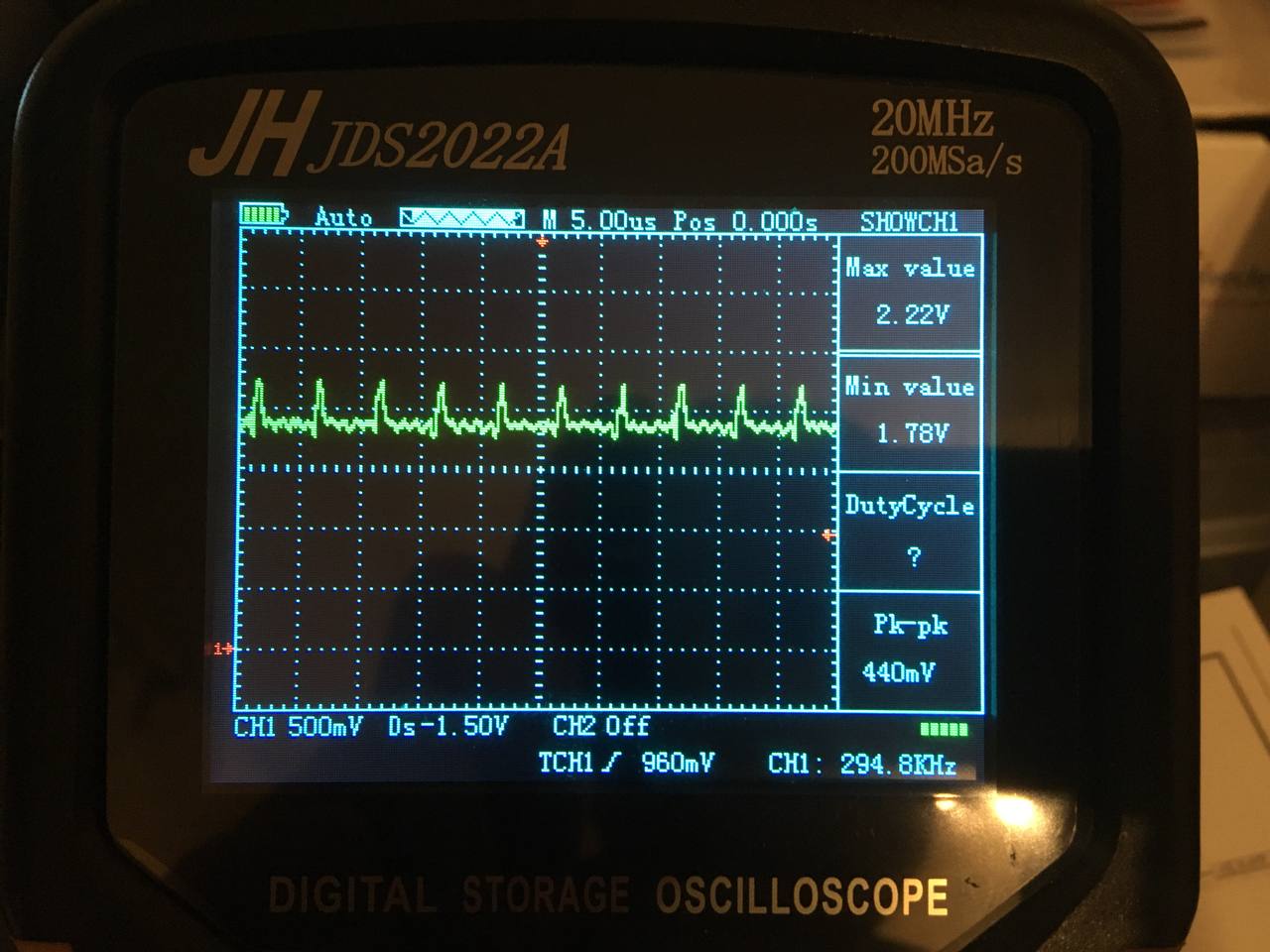

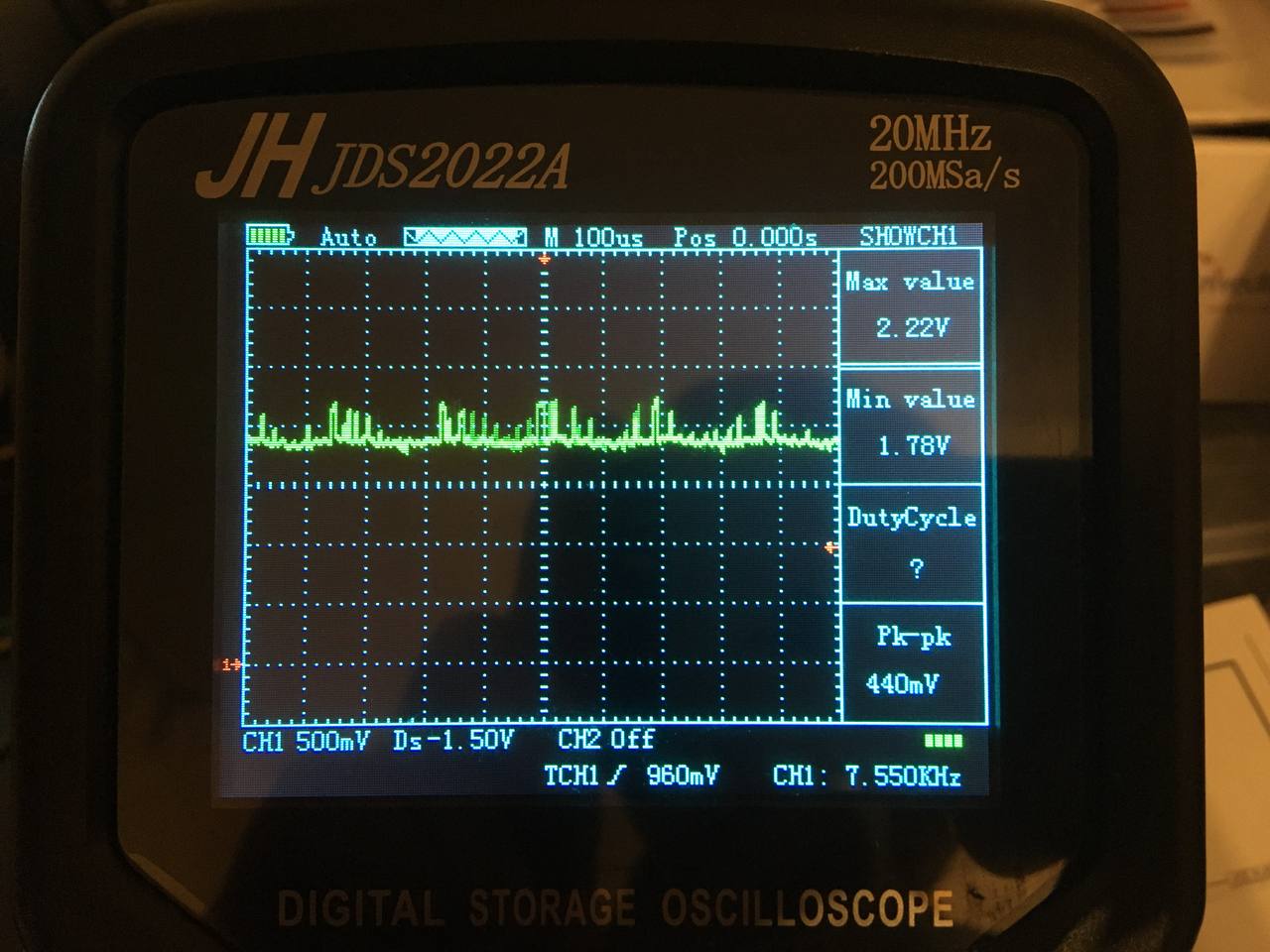

1 фото сразу после старта (луч рвётся из-за выдержки)
2 фото после 60 секунд работы
3 и 4 фото после 300 секунд (разная развертка по оси времени).
Развертка по Y та же, 75 мА на клетку.
Может реально попробовать отфильтровать пики от ШИМа с помощью ФНЧ?
1 фото сразу после старта (луч рвётся из-за выдержки)
2 фото после 60 секунд работы
3 и 4 фото после 300 секунд (разная развертка по оси времени).
Развертка по Y та же, 75 мА на клетку.
Может реально попробовать отфильтровать пики от ШИМа с помощью ФНЧ?
А
Ох я понял почему ёмкость большая тут скажется негативно. Как организовать большое выходное сопротивление ? Трансформаторный источник ?
А
Попробовать точно хуже не будет
K(
Видимо да.
Vadim S выше предлагал подходящие варианты (флай с ОС по первичке, например).
Но мне для начала нужно выжать всё возможное из того, что уже собрано...
Vadim S выше предлагал подходящие варианты (флай с ОС по первичке, например).
Но мне для начала нужно выжать всё возможное из того, что уже собрано...
l
l

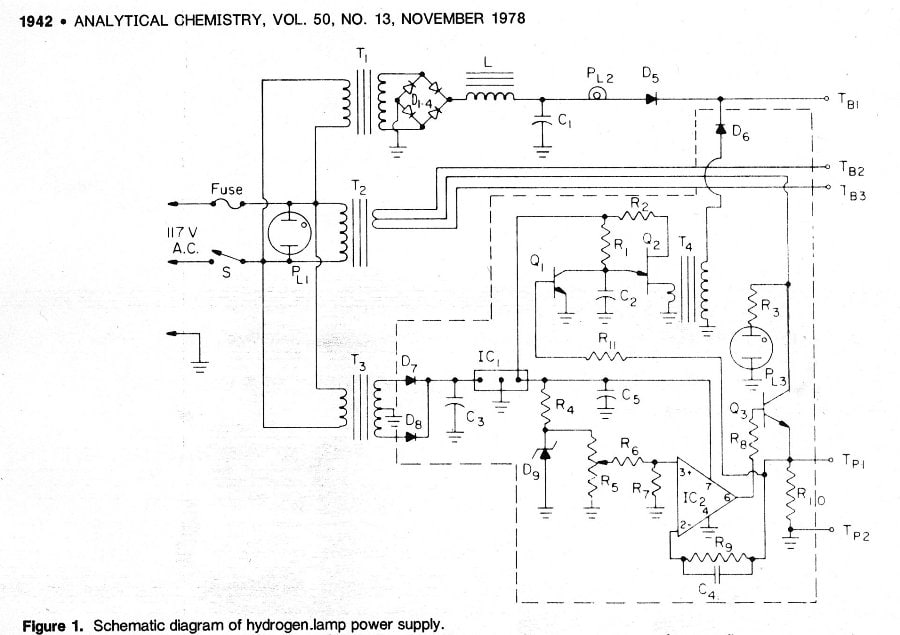

поджиг занятно сделан на однопереходном
