2021 October 11
D

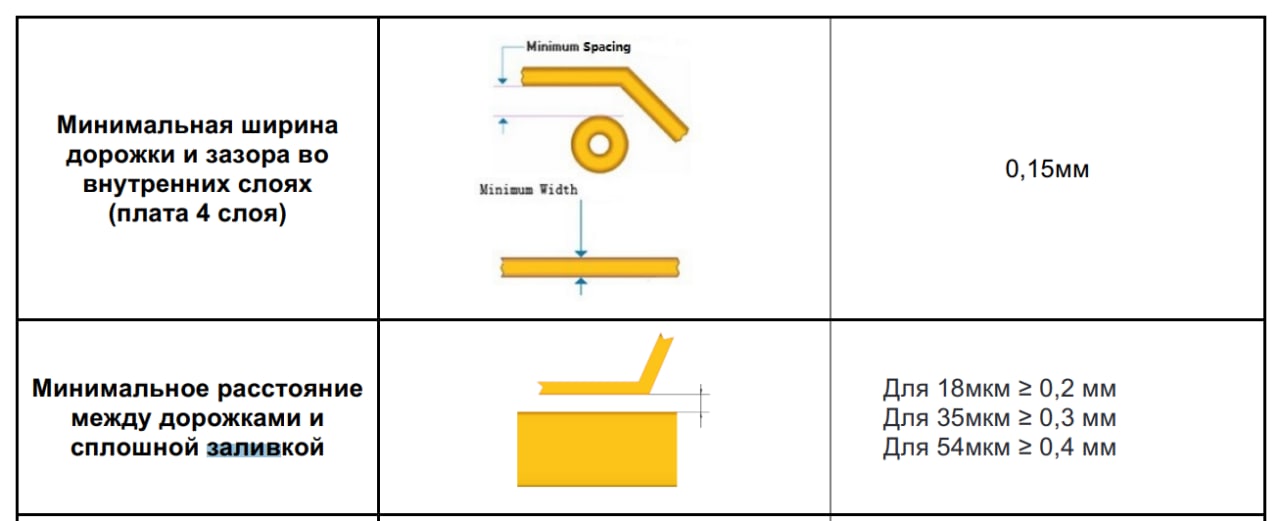

Типа таких полей смотри.
D
Там есть зависимость от толщины меди.
kГ
Clearance, spacing
V
Там этого нет, там только между дорогами
D
А в чём принципиальная разница между дорогами и заливкой? То и то может быть под напряжением.
kГ
Это одно и тоже ж
V
А чёрт его знает, но в другом документе оно различается ...
V
Это не с JLC
D

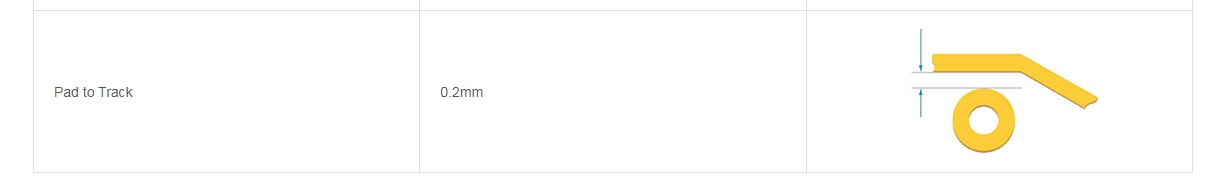

Если не указано иное, то лучше ориентироваться на технические возможности по зазору между дорожками и падами.
V
Вот, вот, уже начинаются различия :)
D
Тебе есть вообще разница 0.2мм или 0.3мм по зазору?
V
.2 или .3 особо нет, а вот то что в кикаде .508 (по умолчанию) уже есть
D
Ну так 0.5 уже стоит, этого явно с запасом хватит даже на самый грубый класс печатных плат.
V
Мне бы поменьше
V
Ладно, я переделал на .3, авось прокатит
V
Либо может кто точно знает и ещё напишет.
D
Должно прокатить. Технически это ничем не отличается от зазора между дорожками и падами. Возможно просто где-то перепечатка с гостов есть вот и регламентировали зазор.
РМ
Подскажите, пожалуйста, как в Эклипсе (STM32CubeIDE) подключаться к репозиторию на Гитхабе?
Токен сформировал, а вот как по нему подключиться пока не понял.
Токен сформировал, а вот как по нему подключиться пока не понял.
V
Ну будем надеяться, особенно учитывая то что у них и то и другое 0.127мм
