2018 May 26
5

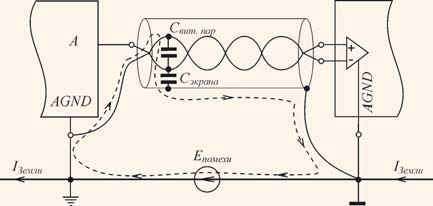

неправильного (со стороны приёмника сигнала)
5
5
Заземление экрана длинного кабеля на высоких частотах
5
I
это не про заземление вроде?
I

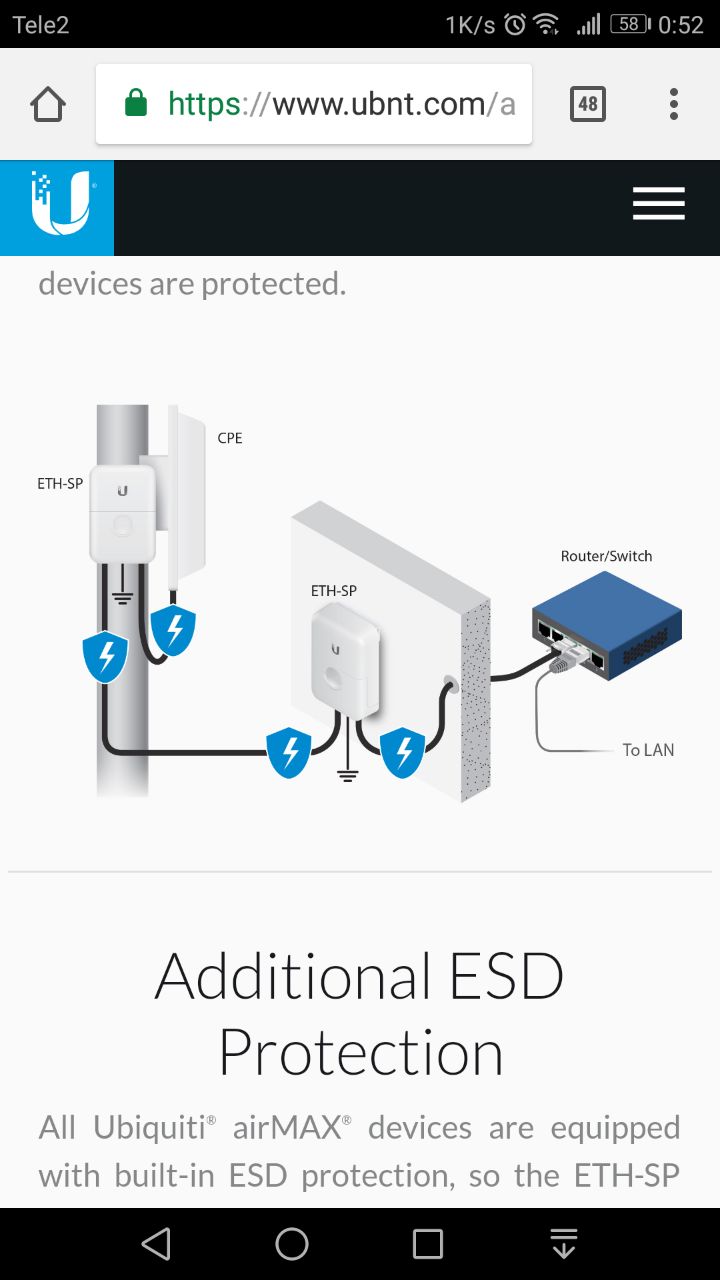

это про то, что надо купить фирменную грозозащиту юбиков и заземлять ее как девайс
I
579698800

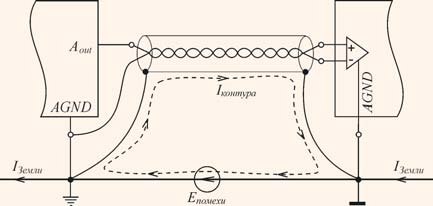

а чем эта картинка отличается от «неправильного»?
5
ничем) ток также будет протекать по тому же пути, однако высокочастотная составляющая помехи будет ослаблена ...
5

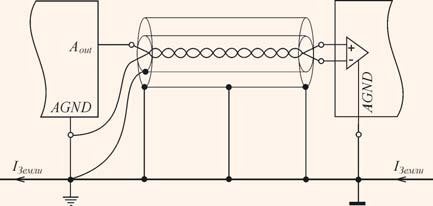

есть даже такие извращения:
5
I
ну то есть правильно заземлять экран с одной стороны (и, возможно, с другой через кондер)?
I
хотя я слабо представляю себе как кондер подключать для витой пары, чесгря :)
5
Это имеет смысл в том случае, когда частота помехи превышает 1 МГц, а длина кабеля в 10…20 раз меньше длины волны помехи, то есть когда ещё не нужно выполнять заземление в нескольких промежуточных точках...
I
заземление витой пары в промежуточных точках я себе представляю еще слабее
5
на частоте 1 МГц конденсатор ёмкостью 0,1 мкФ имеет сопротивление 1,6 Ом.
..
Конденсатор должен быть высокочастотным, с малой собственной индуктивностью...
..
Конденсатор должен быть высокочастотным, с малой собственной индуктивностью...
I
579698800
это ж s/ftp
5
ну да )
5
Поскольку даже при правильном заземлении, но длинном кабеле помеха всё равно проходит через экран, то для передачи сигнала на большое расстояние или при повышенных требованиях к точности измерений лучше через оптический кабель )))
