Встречал вот такую но это давно было, может что уже лучше есть. Это лет 5-7 назад было

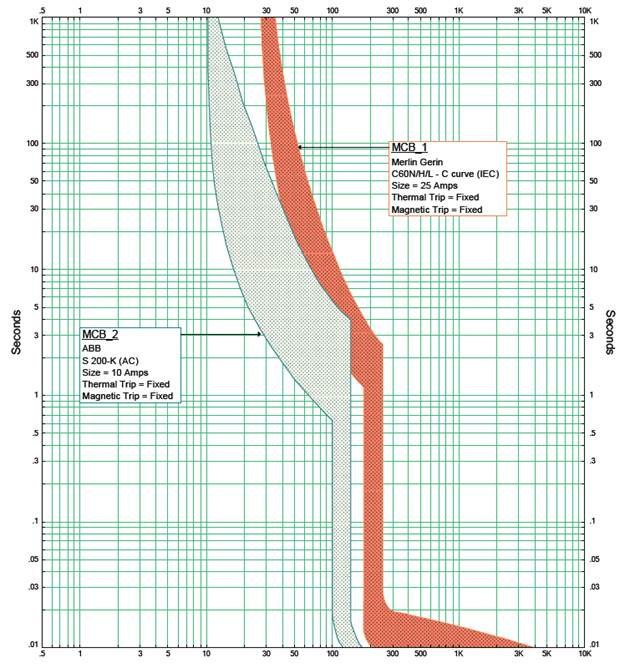

Selective Tripping Plan
Size: a a a
2020 March 02
RK
2 2
электрики кивают на ETAP (но они заняты и смогут расчет кинуть на днях)
22
на фиде Merlin Gerin type Multi9 C60H-C25A
в панели с контроллером ABB S202-K10A (зачем там аж К кривая, которая для моторов, хз)
мы конечно проверили по принципу "вот тут 20 панелей с такими же автоматами"
в панели с контроллером ABB S202-K10A (зачем там аж К кривая, которая для моторов, хз)
мы конечно проверили по принципу "вот тут 20 панелей с такими же автоматами"
а вам точно нужен с модулем К ?
K предназначен для защиты электродвигателей, трансформаторов и цепей управления от токов перегрузки и короткого замыкания. Может воткнули за неимением, хотя, я забыл у вас же контора за бугром, значит должны четко придерживаться проекта. Значит где то должен быть расчет в проекте
K предназначен для защиты электродвигателей, трансформаторов и цепей управления от токов перегрузки и короткого замыкания. Может воткнули за неимением, хотя, я забыл у вас же контора за бугром, значит должны четко придерживаться проекта. Значит где то должен быть расчет в проекте
22
электрики кивают на ETAP (но они заняты и смогут расчет кинуть на днях)
https://habr.com/ru/post/430922/
вот тут есть еще ссылки софт который использовал автор но я думаю вы наверное ими и смотрели.
вот тут есть еще ссылки софт который использовал автор но я думаю вы наверное ими и смотрели.
RK
2 2
а вам точно нужен с модулем К ?
K предназначен для защиты электродвигателей, трансформаторов и цепей управления от токов перегрузки и короткого замыкания. Может воткнули за неимением, хотя, я забыл у вас же контора за бугром, значит должны четко придерживаться проекта. Значит где то должен быть расчет в проекте
K предназначен для защиты электродвигателей, трансформаторов и цепей управления от токов перегрузки и короткого замыкания. Может воткнули за неимением, хотя, я забыл у вас же контора за бугром, значит должны четко придерживаться проекта. Значит где то должен быть расчет в проекте
это Yokogawa 😂
вопросы поздно задававать - панели уже на заводе
вопросы поздно задававать - панели уже на заводе
K
22
это Yokogawa 😂
вопросы поздно задававать - панели уже на заводе
вопросы поздно задававать - панели уже на заводе
ну проект то есть, надо смотреть расчет, может там что хитрое стоит в сборке поэтому и поставили, а может просто проектант ошибся. Мало вводных чтобы понять.
RK
2 2
https://habr.com/ru/post/430922/
вот тут есть еще ссылки софт который использовал автор но я думаю вы наверное ими и смотрели.
вот тут есть еще ссылки софт который использовал автор но я думаю вы наверное ими и смотрели.
вот я на них и смотрел, но как посмотреть сколько попугаев в удаве - только коммерческий софт
22
я в свое время проверял проект который у нас монтировали как раз Selective Tripping Plan, так как ни чего не было. Если у Yokogawa есть проект то я думаю энергетики скинут вам проверку по ETAP.
Может тут кто из проектировщиков откликнется раньше.
Может тут кто из проектировщиков откликнется раньше.
RK
как и ожидалось
22
Тогда вопрос зачем? ну лично у меня возник туда его поставили
RK
срочно меняем на B тип и пишем lessons learnt
RK
2 2
Тогда вопрос зачем? ну лично у меня возник туда его поставили
врятли из-за вентилятора в шкафу
22
😂а вдруг такой большой вентилятор
22
Все больше понимаю что к безопасникам такое не приминимо. приходится заниматься контролем много )
RK

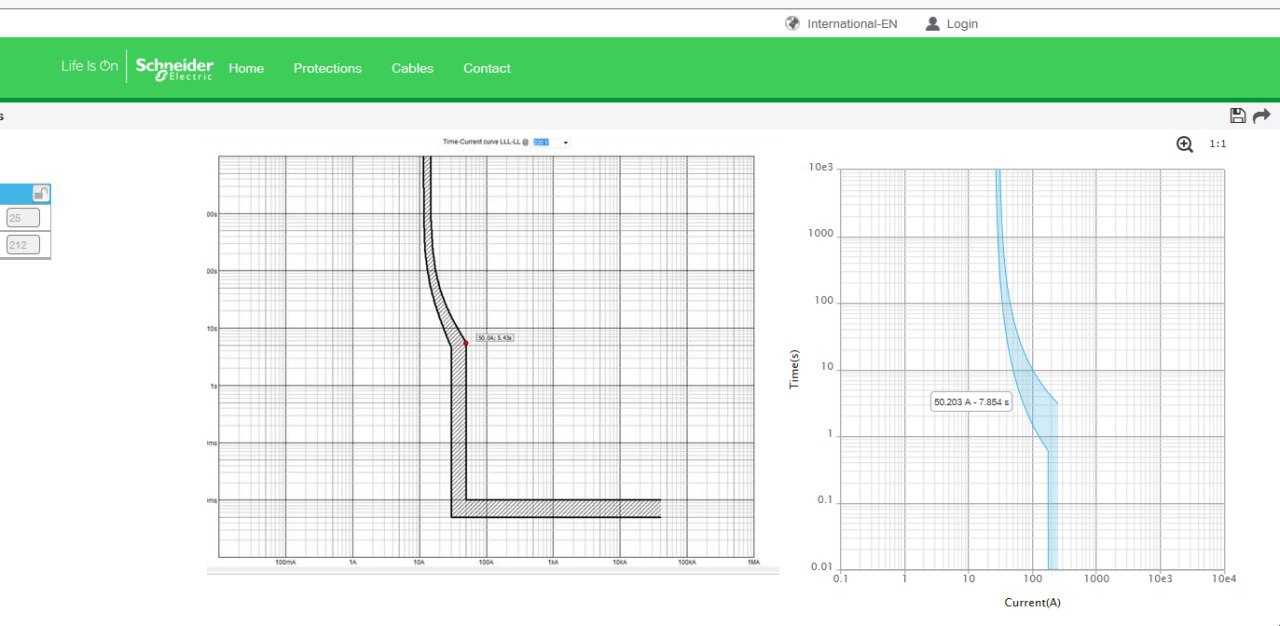

ну и как предлагалось бомж вариант у ABB (но оно ставит sql express и просит регистрацию) и Schneider (но только онлайн и только в IE) можно смотреть значение под курсором и догадываться, что вот тут нету пересечения.
2

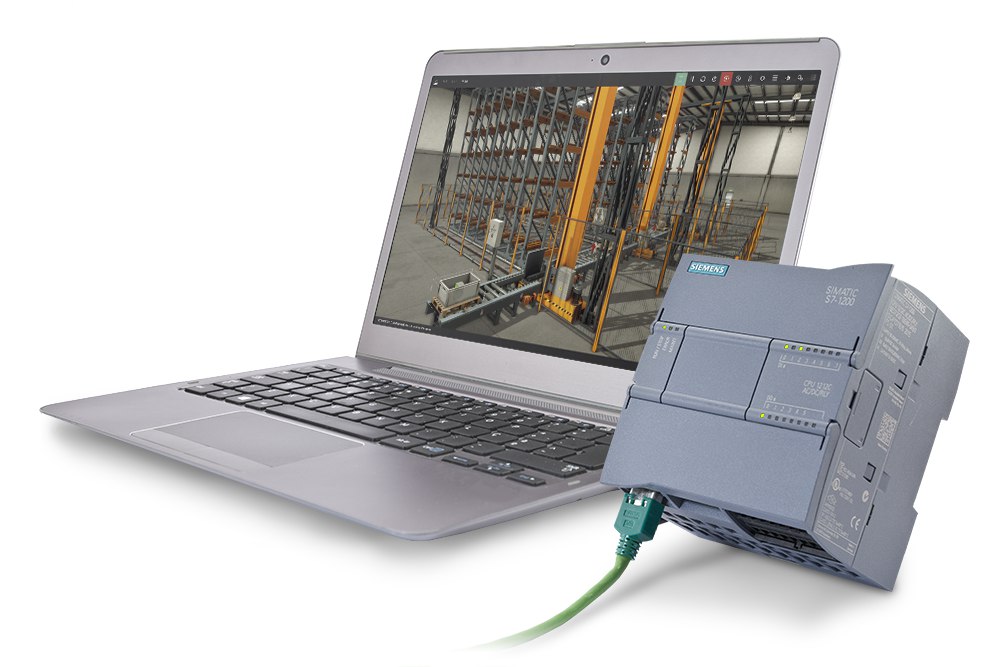

@TehDmitry Не уверен что это то, что вы спрашивали. Но случайно попалось\вспомнилось https://factoryio.com/siemens-edition
2
Опыта и впечатлений насколько это игрушка у меня нет.
ДД
ну и как предлагалось бомж вариант у ABB (но оно ставит sql express и просит регистрацию) и Schneider (но только онлайн и только в IE) можно смотреть значение под курсором и догадываться, что вот тут нету пересечения.
Можно скромный вопрос?)
