А есть ли Ethernet дырка у плк?

314C-2 PN/DP profinet есть!

Ну для начала пусть выведут RT на монитор пк. Ethernet в дырку плк.

Ethernet дырки нет. Да, данные с датчиков должны попадать в excel

Всем доброго дня. Абсолютно не разбираюсь в теме промышленных контроллеров Siemens, но нужно выяснить один вопрос. Есть ПЛК CPU314C-2 DP как на фото, у него 2 интерфейса: первый - MPI, к которому подключен HMI SIMATIC MP 277 8'' (6AV6643-0CB01-1AX1) и второй интерфейс Profibus-DP, к которому ничего не подключено. Сейчас данные можно только с дисплея переписывать руками, что не очень удобно. Вопрос к знатокам, как правильно организовать съем данных через Profibus? Необходимо дописывать программу насколько я понял? Или может есть смысл снимать данные с MPI интерфейса, если так, то как это делается правильно?

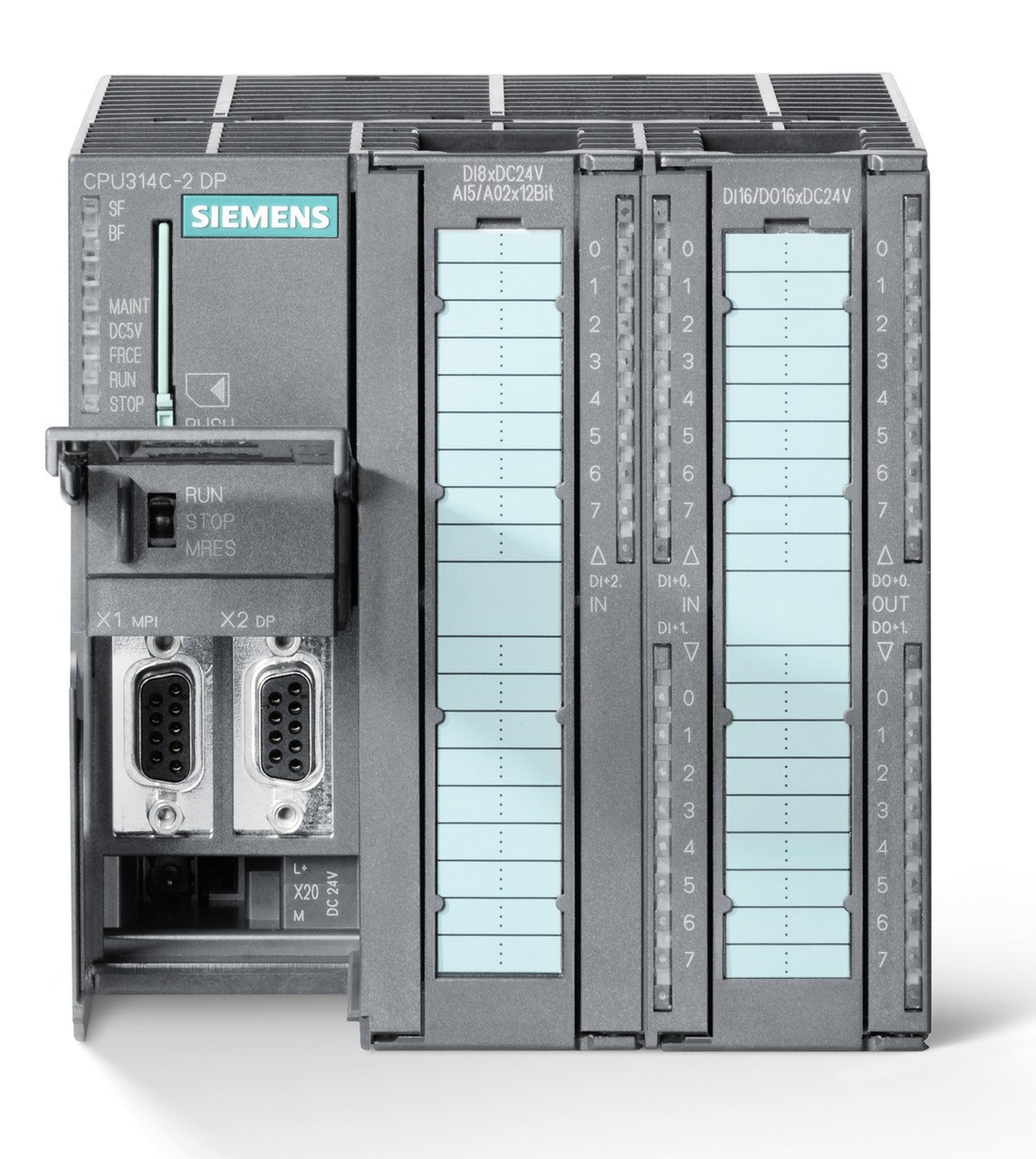

Выглядит как на фото

Hmi как подключён? LAN свободный?

Да. LAN свободный.

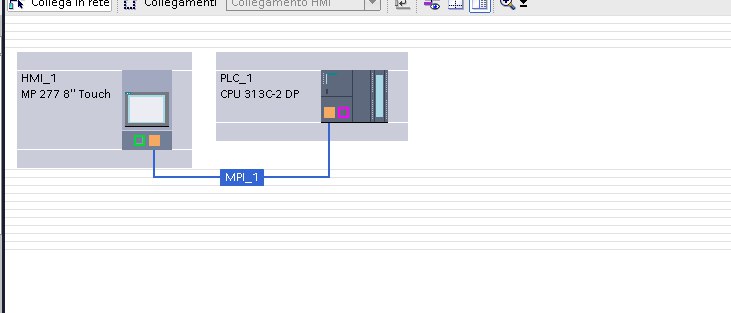

Да, точно так.

Ну тогда через hmi подключайтесь. Софт какой у вас? Ip адреса в схемах прописан?

Чтобы подключиться через HMI мне нужен какой то софт? Насчет программы для HMI я не знаю, насчет IP адресов тоже, что там должно быть прописано?

Если проекта у вас нет.
1 способ:
обратиться к тому, кто заливал последний флеш в hmi и plc с просьбой выслать вам проект.
2 способ: установить ProSave и слить бэкап с hmi(если попали в IP) , затем сломать себе голову как это запакованное чудо перенести в tia portal или хотяб в wincc. И вернуться к 1 способу.

Спасибо, постараюсь достать проект, после того как проект будет у меня каков алгоритм действий?

В зависимости от проекта - установка tia portal или wincc, настройка подключения. Ip можно будет из проекта узнать.
