нубство моего вопроса покажется вам зашкаливающим, но спрошу у вас
Size: a a a
2020 October 09
RR

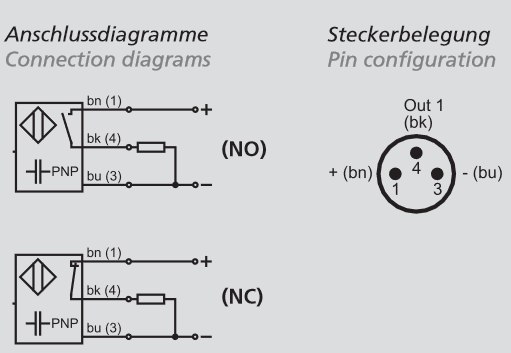

такой вот есть сенсор
RR
как его завести в абстрактный плк?
RR
понятно что bn - 24v, bu - gnd
RR
bk можно сразу в цифровой вход завести или через резистор?
MO
Никогда такого не было и вот опять
MO
Вывод 1 на P24. вывод 2 на N24, вывод 4 на дискретный вход модуля.
MO
bk можно сразу в цифровой вход завести или через резистор?
Да, без резистора. Под резистором тут подрузумевается нагрузка: вход, катушка реле и тп.
RR
плк сам же внутри создаст нагрузку?
MO
плк сам же внутри создаст нагрузку?
Ну... об этом просто не надо думать))
MO
И да, входной модуль должен быть PNP
PW
Ну либо через реле развязывать и внешний источник питания.
MO
плк сам же внутри создаст нагрузку?
Чтобы проще давайте назовём это потребителем.
MO
Ну либо через реле развязывать и внешний источник питания.
Либо через конвертер.
MO
Этот датчик 3-х проводной. Бывают ещё такие 2-х проводные. Там 1 провод на питание в зависимости проводимости (PNP, NPN), второй на вход.
KW
как его завести в абстрактный плк?
У абстрактных ПЛК входы бывают PNP и NPN и зависимости от типа входа и и типа датчика - подключение различается. Желательно вход ПЛК и датчик иметь одного типа
N
У абстрактных ПЛК входы бывают PNP и NPN и зависимости от типа входа и и типа датчика - подключение различается. Желательно вход ПЛК и датчик иметь одного типа
Иначе через реле.
RR
спасибо друзья
RR
может подскажет кто коротенький лиикбез по этой теме?
PW
Да вроде все отвечено уже.
